ZXE-091336 (Order nr. 091336)

ZXE, 3 estágios

  • Função de 3 estágios
  • Versão em dois canais
  • Medida de instalação 22,5 mm
ZXE-091336 (Order nr. 091336)

Description

Função de 3 estágios

Função enable somente no segundo estágio (posição central, ponto de pressão) ativo. Ao soltar ou pressionar (função pânico) a tecla até o fundo, o enable é revogado (dependendo do cabeamento, consultar a sequência de funcionamento).

Elemento de comutação

2202

2 NA/NF 1) da posição 1 para a posição 2 –>contato de trabalho; da posição 2 para a posição 3 –>contato de abertura.

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 2202
Esquema de conexão 2202
Diagrama do curso de comutação
Diagrama do curso de comutação

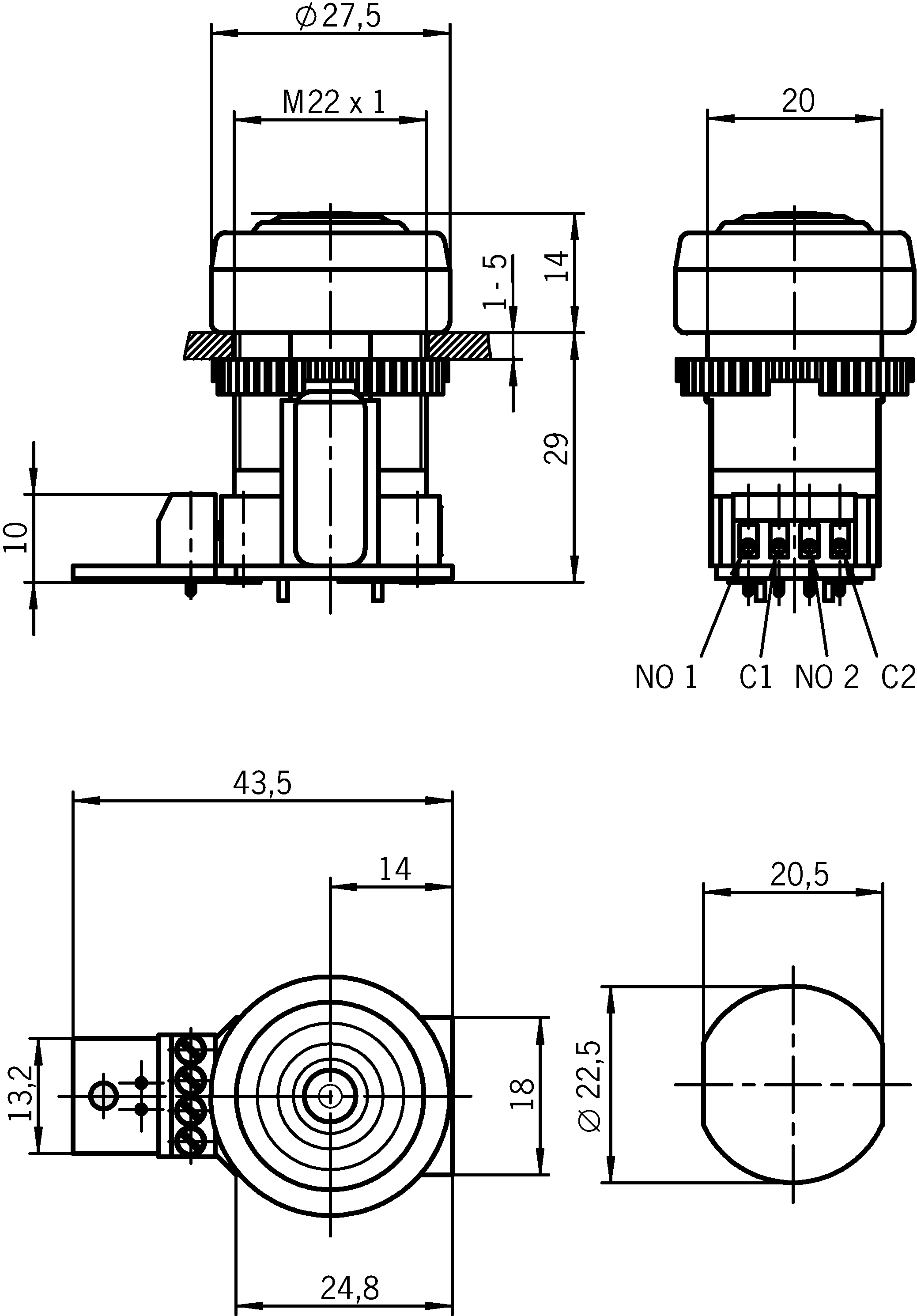

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
square_grey_dark.epsFechado, autorização
square_grey_light.epsfechado
square_white.epsAberto

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E218262_2/1

Valores de conexão elétrica

Hedging
externo 0.1 A Ação retardada
Seção transversal da conexão
Um fio flexível 0.33 ... 1.5 mm²
Vários fios 0.33 ... 0.75 mm²
Conexão AWG de seção transversal
Vários fios 22 ... 18 AWG
Um fio flexível 22 ... 16 AWG
Corrente de curto-circuito nominal condicional 100 A
Tensão nominal de isolamento Ui 30 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
DC-13 0,1 A 24 V
Capacidade de comutação max. 0.25 W
Corrente de comutação 5 ... 100 mA
Grau de contaminação (externo, conforme EN 60947-1) 3

Valores mecânicos e ambiente

Comprimento de decapagem 5 mm
Tipo de conexão Borne roscado de 4 pinos
Quantidade de elementos de comutação 2 Contato de trabalho
Torque de aperto
Borne roscado max. 0.15 Nm
Força de acionamento nominal conforme EN 60947-5-8 100
Força de acionamento max. 50 N (Do estágio 2 para o 3)
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica
Posição 1-2-3-1 0.1 x 10⁶
Posição 1-2-1 0.1 x 10⁶
Classe de proteção
IP65 (Em estado montado)
IP00 (Conexões)
Temperatura ambiente -5 ... 60 °C
Material
Caixa Poliamida
Capa de proteção CR

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10D 0.75 x 10⁶

Diversos

Normas cumpridas DIN EN 60947-5-8
Cor
Capa de proteção Preto
Caixa Preto

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 091336
Articlename ZXE-091336
Weight 0,072kg
Customsclass 85365019000
ECLASS 27-37-12-38 Agreement switch
