ZSA1-1 (Order nr. 070750)

Kit construtivo da chave de pressão ZSA, 2 estágios

  • Carcaça G1
  • Função de 2 estágios
  • Kit de montagem sem o cabo de conexão
ZSA1-1 (Order nr. 070750)

Description

Elemento de comutação

10

1N/A

Função de 2 estágios

Função enable somente no segundo estágio (posição comprimida) ativo. Ao soltar a tecla, a função enable é revogada (consultar a sequência de funcionamento).

Conforme VDI 2854, é necessário que haja um dispositivo semelhante a uma PARADA DE EMERGÊNCIA!

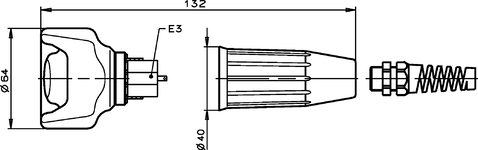

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 10
Esquema de conexão 10
Diagrama do curso de comutação
Diagrama do curso de comutação

Desenhos dimensionais

Desenhos dimensionais

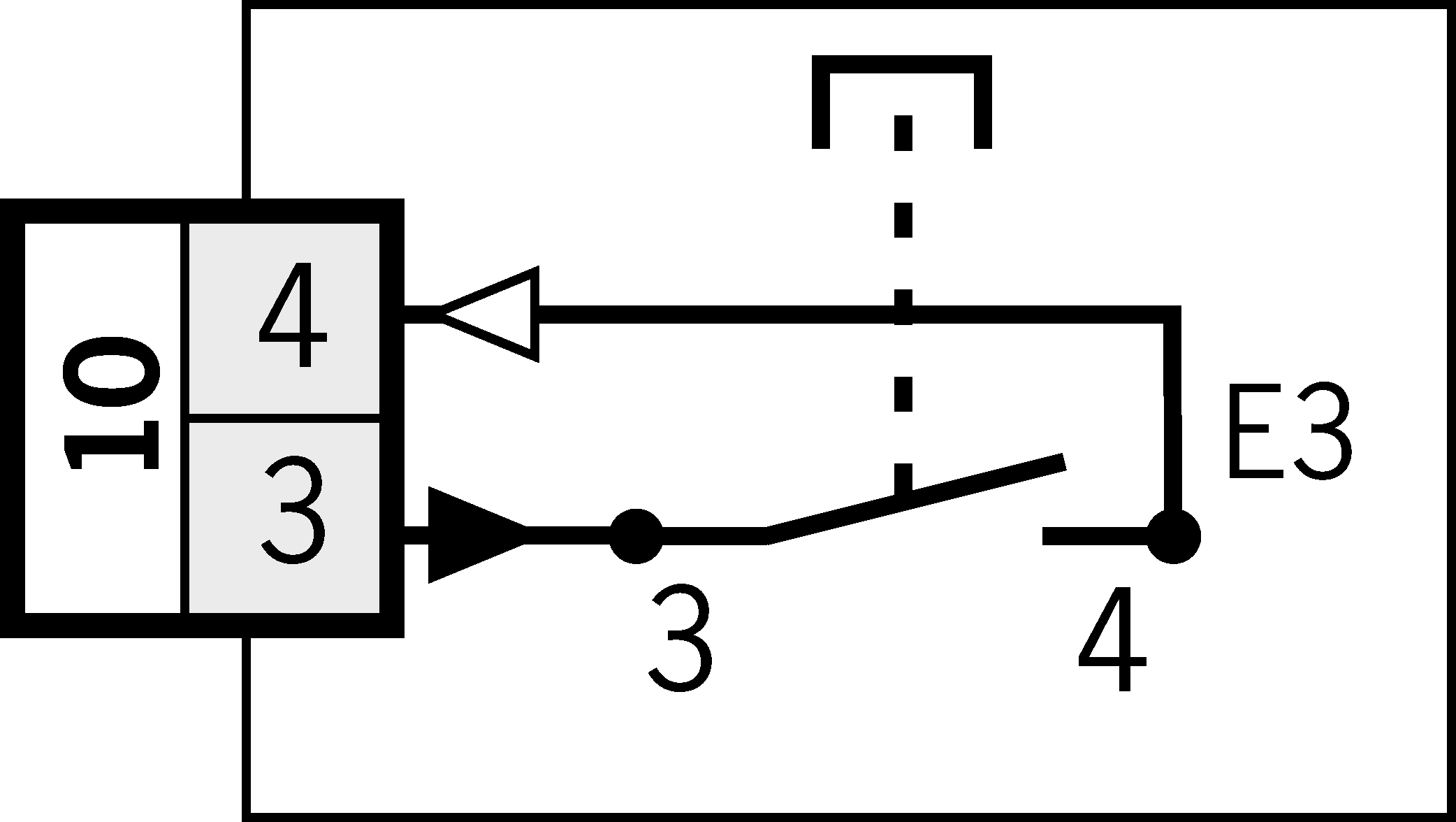

Exemplos de conexão

Exemplos de conexão

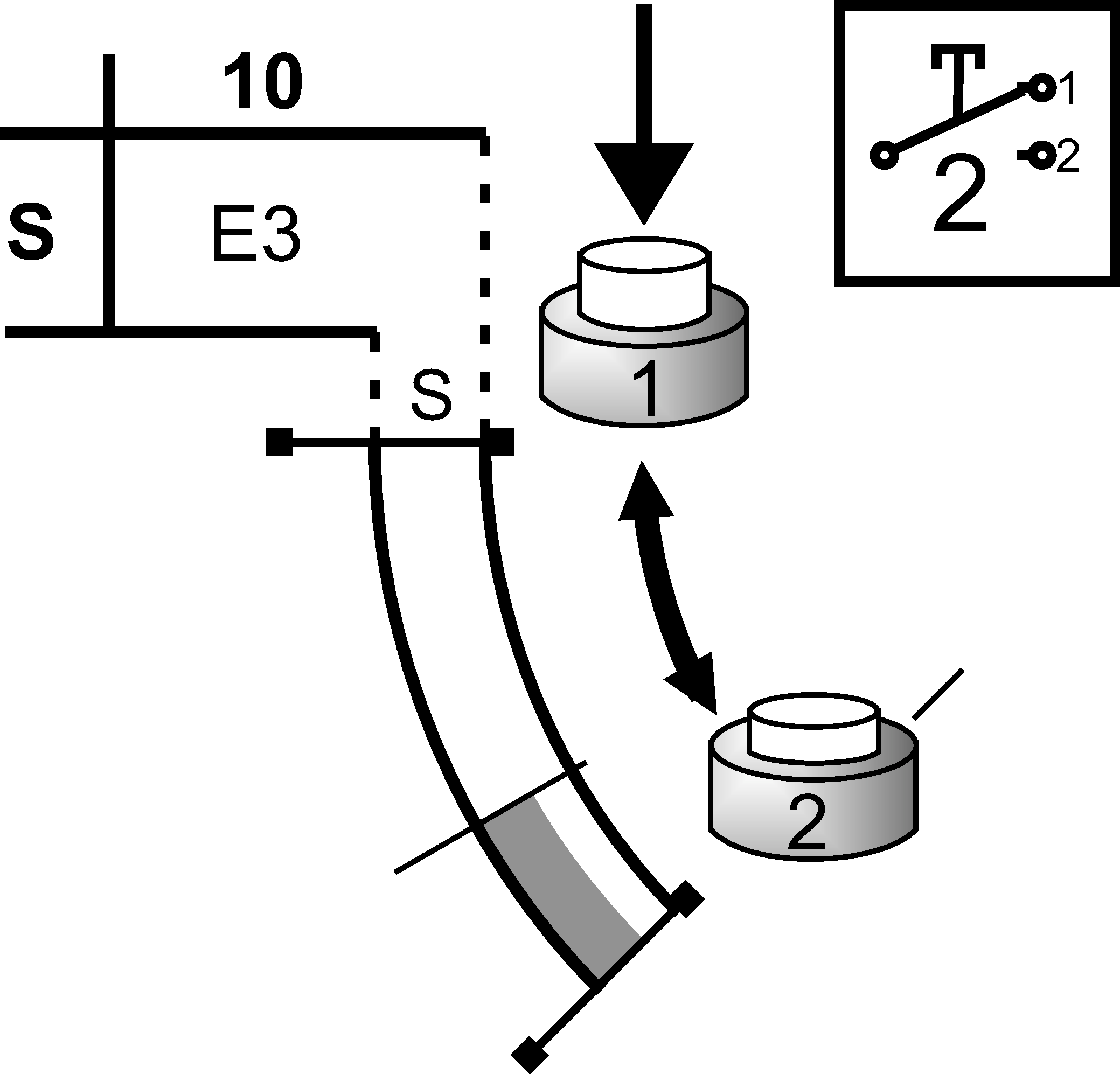

Diagramas de viagem por turnos

Diagramas de viagem por turnos
square_grey_dark.epsFechado, autorização
square_grey_light.epsfechado
square_white.epsAberto

Technical data

Aprovações

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

Valores de conexão elétrica

Hedging max. 4 A gG
Corrente de curto-circuito nominal condicional 100 A
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 2.5 kV
Categoria de uso
AC-15 4 A 230 V
DC-13 3 A 24 V
Tensão de comutação
No mín. com 10 mA 12 V
Corrente de comutação
min. a 24 V 1 mA
Comportamento de comutação Chave enable de 2 estágios
Grau de contaminação (externo, conforme EN 60947-1) 3

Valores mecânicos e ambiente

Tipo de conexão Conexão de encaixe plano 2,8 x 0,8 IEC 760, cabo Ø 3,5...8,0 mm
Quantidade de contatos de trabalho 1
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica
Posição 1-2-1 0.1 x 10⁶
Princípio de troca Chave lenta
Classe de proteção IP65
Temperatura ambiente -5 ... 50 °C
Material Plástico

Diversos

Normas cumpridas 60947-5-1

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 070750
Articlename ZSA1-1
Weight 0,18kg
Customsclass 85365019000
ECLASS 27-37-12-38 Agreement switch
