ZSA2-4-C2152 (Order nr. 098533)

ZSA, 3 estágios, conector de encaixe embutido MR5

  • Carcaça G1
  • Função de 3 estágios
  • Conector de encaixe MR5
ZSA2-4-C2152 (Order nr. 098533)

Description

Elemento de comutação

2220

2N/A/N/F 1) Fechado somente na posição central, internamente são combinados respectivamente um contato de trabalho e um contato de ruptura forçada.

Função de 3 estágios

Função enable somente no segundo estágio (posição central, ponto de pressão) ativo. Ao soltar ou pressionar (função pânico) a tecla até o fundo, o enable é revogado (dependendo do cabeamento, consultar a sequência de funcionamento).

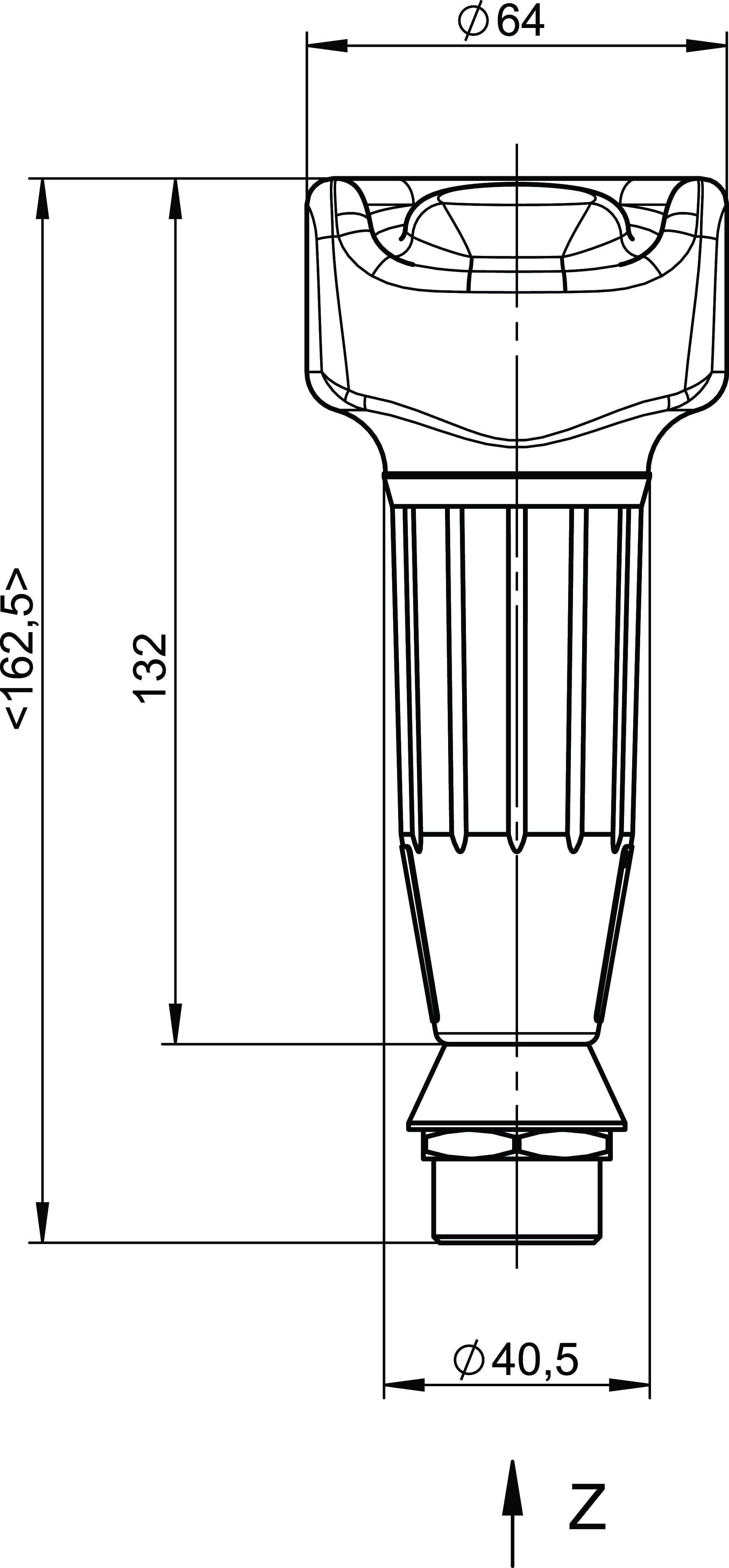

Desenho com dimensões
Desenho com dimensões

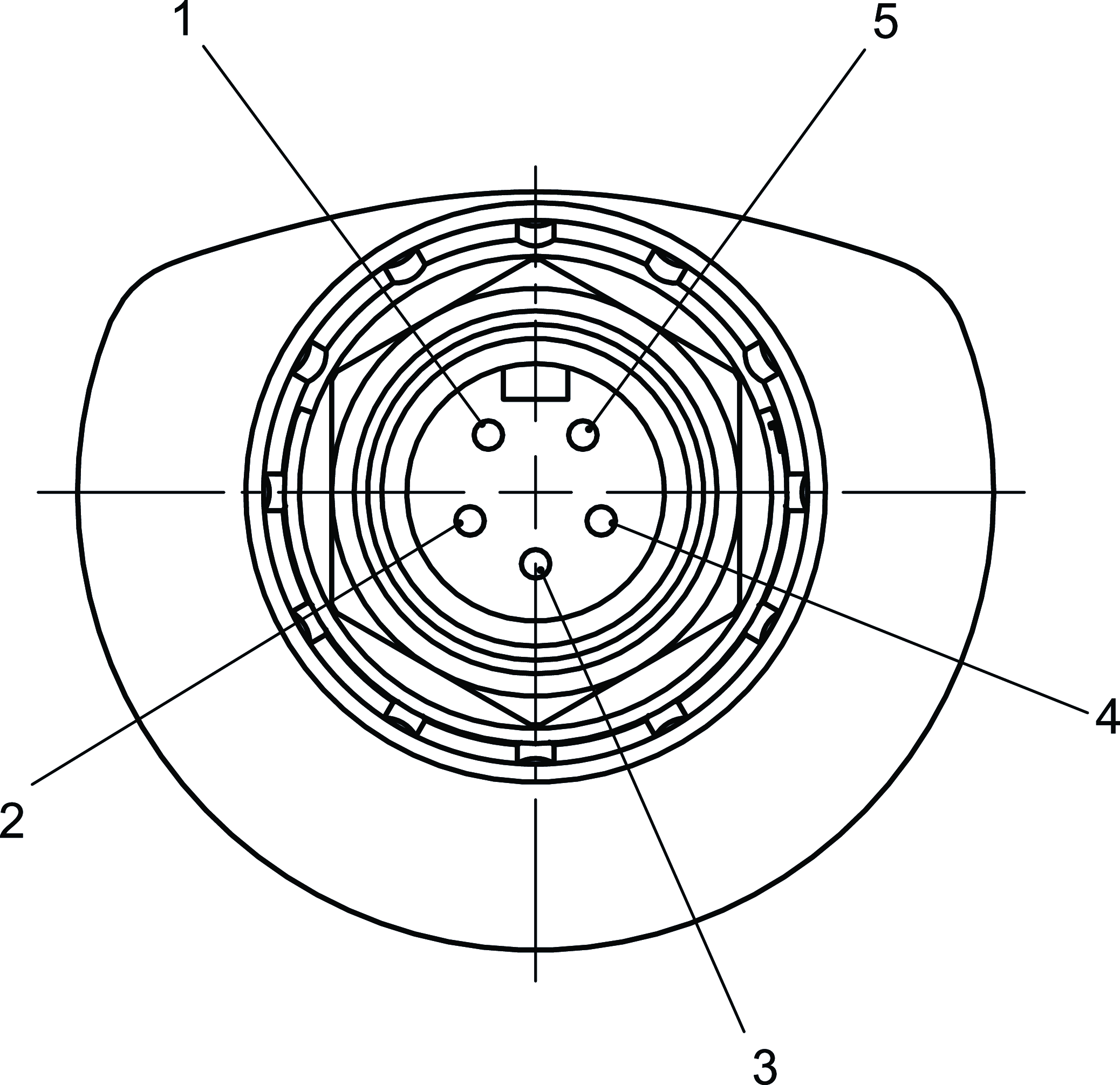

Diagrama dos contatos do conector
Diagrama dos contatos do conector

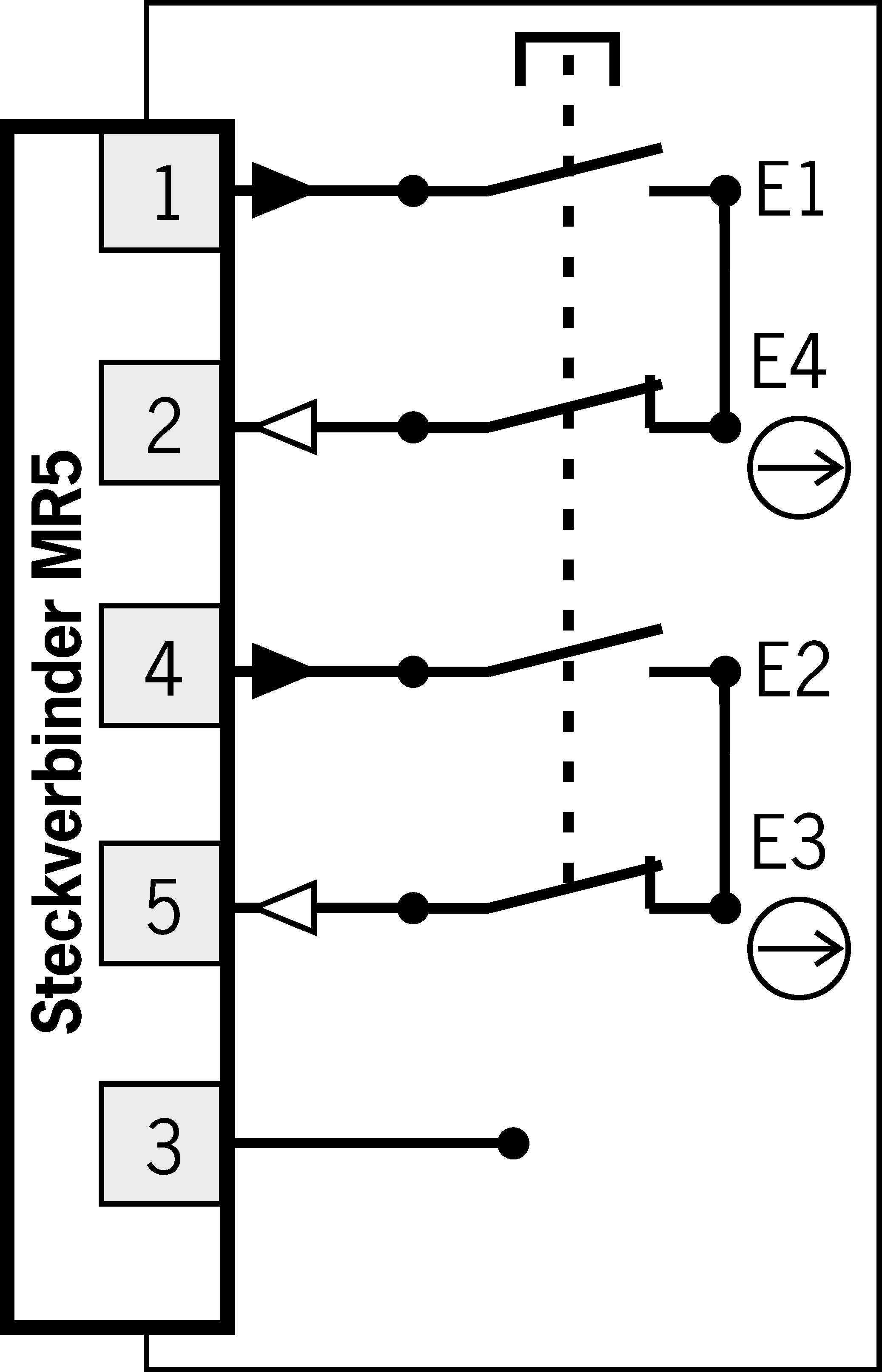

Esquema de conexão 2220 MR5
Esquema de conexão 2220 MR5
Diagrama do curso de comutação
Diagrama do curso de comutação

Desenhos dimensionais

Desenhos dimensionais

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
square_grey_dark.epsFechado, autorização
square_grey_light.epsfechado
square_white.epsAberto

Technical data

Aprovações

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

Valores de conexão elétrica

Hedging max. 2 A gG
Corrente de curto-circuito nominal condicional 100 A
Tensão nominal de isolamento Ui 32 V
Tensão nominal de impulso Uimp 0.8 kV
Categoria de uso
AC-15 2 A 24 V
DC-13 2 A 24 V
Tensão de comutação
No mín. com 10 mA 12 V
Corrente de comutação
min. a 24 V 1 mA
Comportamento de comutação Chave enable de 3 estágios
Grau de contaminação (externo, conforme EN 60947-1) 3

Valores mecânicos e ambiente

Tipo de conexão Conector de encaixe 5 pinos
Quantidade de contatos de trabalho 2
Quantidade de contatos de abertura forçada 2
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica
Posição 1-2-3-1 0.1 x 10⁶
Posição 1-2-1 0.1 x 10⁶
Princípio de troca Chave lenta
Classe de proteção IP67
Temperatura ambiente -5 ... 50 °C
Material Plástico

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Chave enable
B10D 0.5 x 10⁶

Diversos

Normas cumpridas 60947-5-8

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 098533
Articlename ZSA2-4-C2152
Weight 0,284kg
Customsclass 85365019000
ECLASS 27-37-12-38 Agreement switch
