ZSA2A2G05CC1770 (Order nr. 073289)

ZSA, 3 estágios com cabo e conector de encaixe RC12

Carcaça G1
Função de 3 estágios
Cabo de conexão reto com o conector de encaixe, 5 m

Description

Elemento de comutação

210	2 N/A + 1 N/F

Cabo

Os cabos de conexão de alta qualidade (blindagem individual dos contatos de segurança) podem ser adquiridos na versão reta.

Função de 3 estágios

Função enable somente no segundo estágio (posição central, ponto de pressão) ativo. Ao soltar ou pressionar (função pânico) a tecla até o fundo, o enable é revogado (dependendo do cabeamento, consultar a sequência de funcionamento).

Desenhos dimensionais

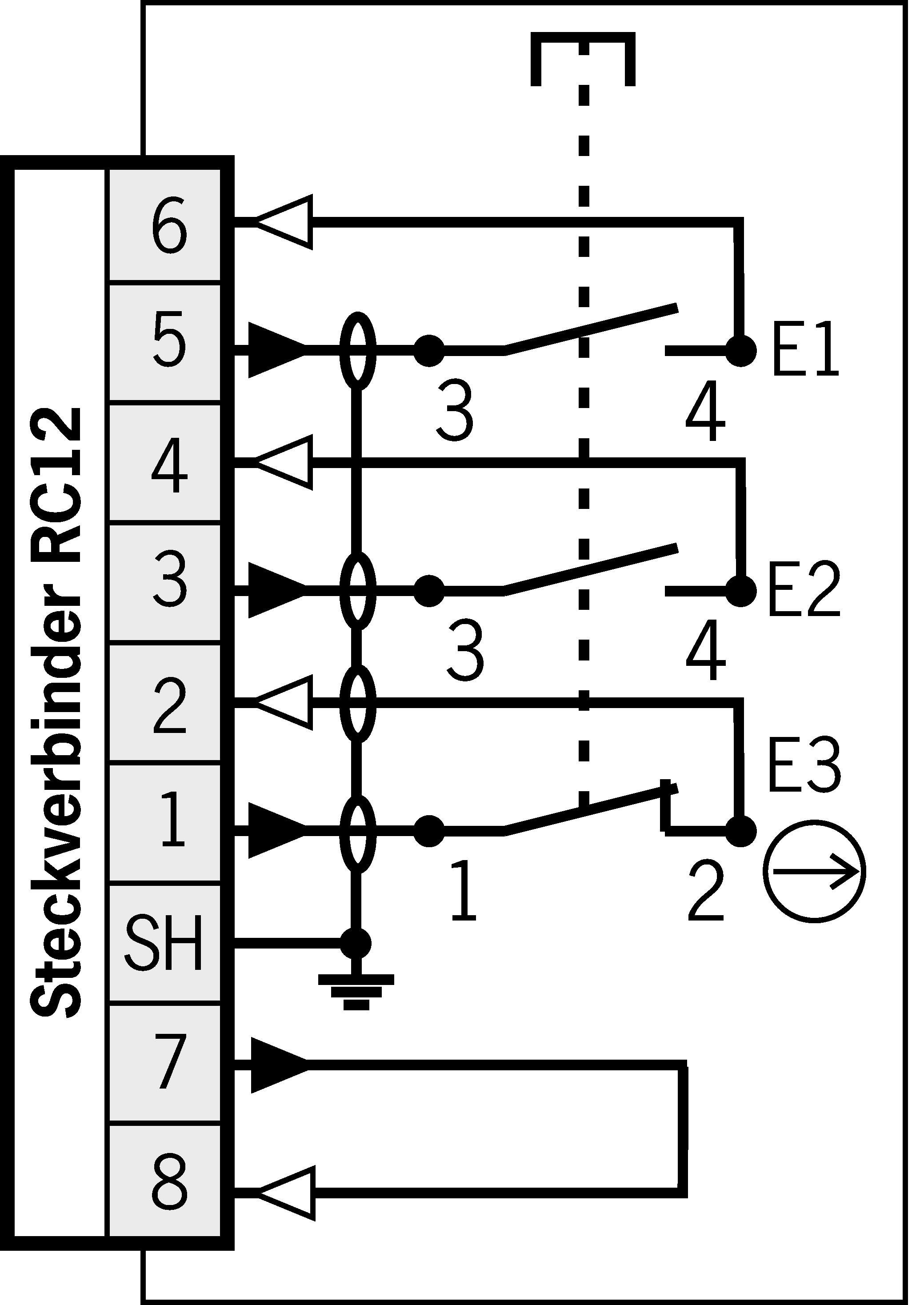

Exemplos de conexão

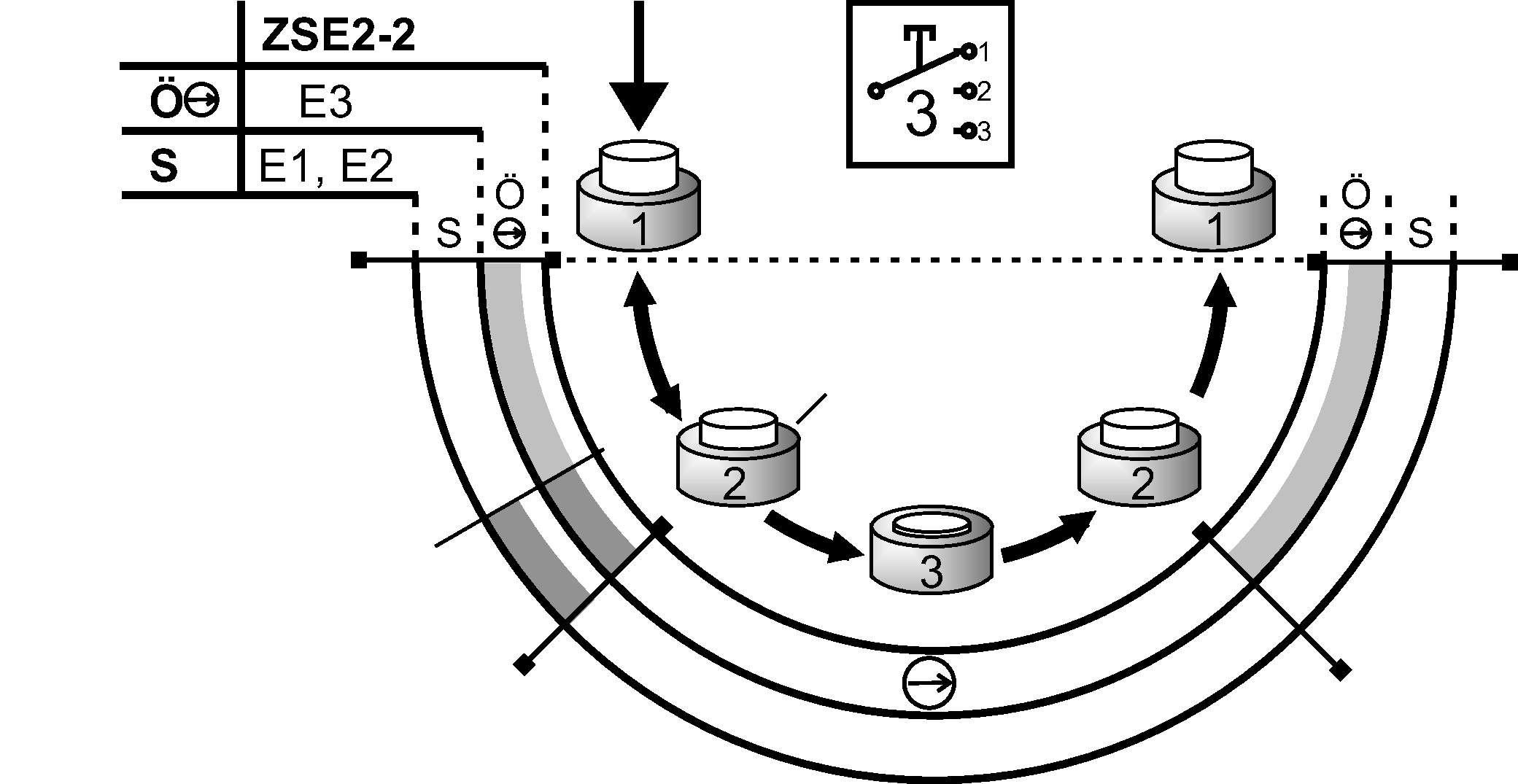

Diagramas de viagem por turnos

square_grey_dark.eps	Fechado, autorização
square_grey_light.eps	fechado
square_white.eps	Aberto

Technical data

Aprovações

Valores de conexão elétrica

Hedging	max. 2 A gG
Cabo de conexão observação (interno)	6x0,34mm² (3x0,34mm² blindado + 3x0,34mm² sem blindagem)
Corrente de curto-circuito nominal condicional	100 A
Tensão nominal de isolamento U_i	32 V
Tensão nominal de impulso U_imp	0.8 kV
Categoria de uso
AC-15	2 A 24 V
DC-13	2 A 24 V
Tensão de comutação
No mín. com 10 mA	12 V
Corrente de comutação
min. a 24 V	1 mA
Comportamento de comutação	Chave enable de 3 estágios
Grau de contaminação (externo, conforme EN 60947-1)	3

Valores mecânicos e ambiente

Tipo de conexão	Conector de encaixe 12 pinos
Quantidade de contatos de trabalho	2
Quantidade de contatos de abertura forçada	1
Temperatura de armazenamento	-25 ... 70 °C
Comprimento do cabo
reto	5 m
Vida mecânica
Posição 1-2-1	0.1 x 10⁶
Posição 1-2-3-1	0.1 x 10⁶
Princípio de troca	Chave lenta
Classe de proteção	IP67
Temperatura ambiente	-5 ... 50 °C
Material	Plástico
