ZSB2B4G05C-C2044 (Order nr. 092996)

ZSB, carcaça G1, 3 estágios, teclas +/-, cabo com conector de encaixe RC17

Carcaça G1
Função de 3 estágios
Cabo de conexão reto, 5 m
Conector
2 Teclas

Description

Elemento de comutação

2220	2 N/A / N/F

Função de 3 estágios

Função enable somente no segundo estágio (posição central, ponto de pressão) ativo. Ao soltar ou pressionar (função pânico) a tecla até o fundo, o enable é revogado (dependendo do cabeamento, consultar a sequência de funcionamento).

Teclas + e –

Estas teclas podem ser atribuídas individualmente. Por exemplo, para deslocar os eixos no sentido positivo ou no negativo.

Acessórios (fornecedor Phoenix Contact)

Soquete de flange fêmea, soldável ao conector macho RC17 (codificado em Y) RC-17S1Y122000

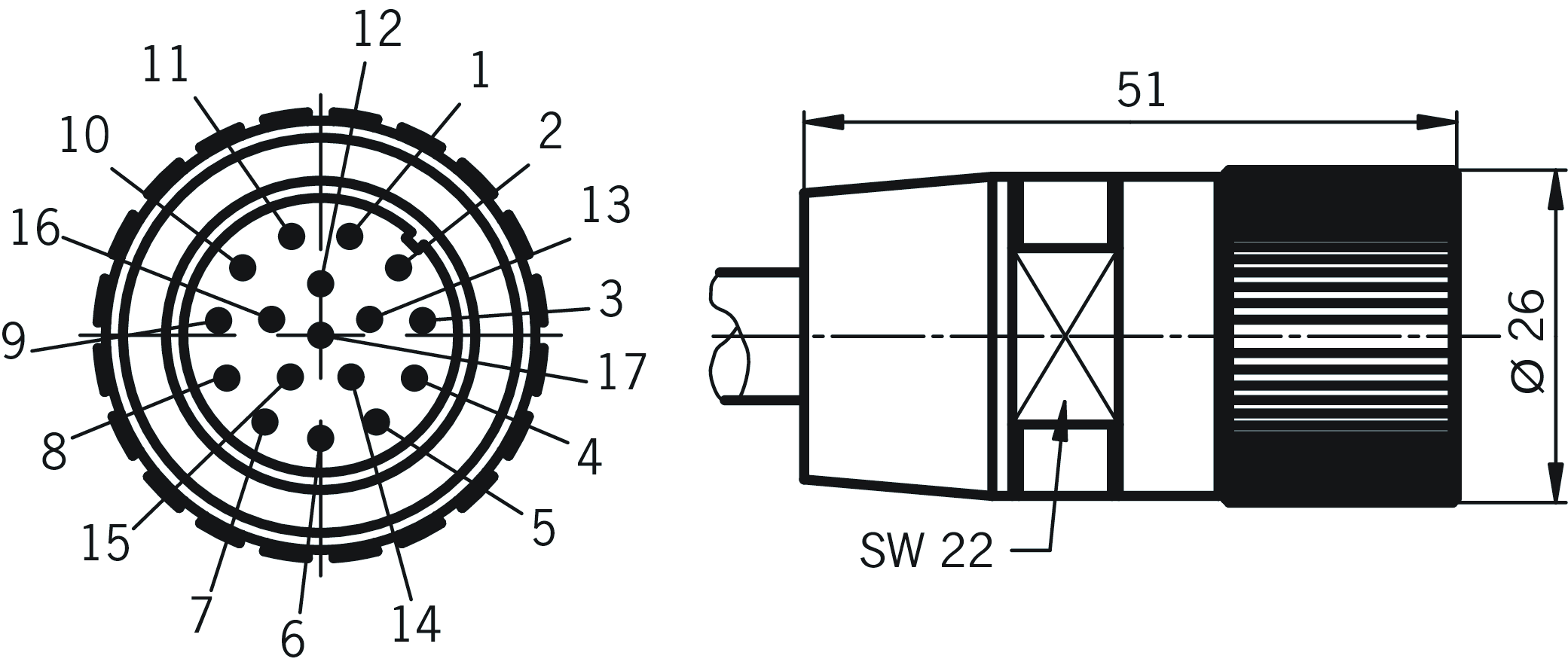

Desenhos dimensionais

Exemplos de conexão

Diagramas de viagem por turnos

square_grey_dark.eps	Fechado, autorização
square_grey_light.eps	fechado
square_white.eps	Aberto

Technical data

Aprovações

Elementos de operação e exibição

Posição	Cor	Extras	Plaqueta de inserção	Versão	Placa de inserção	Elemento de comutação	Quantidade	Designação 1	LED
				Tecla -
				Tecla +

Valores de conexão elétrica

Hedging	max. 2 A gG
Cabo de conexão observação (interno)	8x0,5mm² + 8x0,14mm² (4x0,5mm² blindado + 4x0,5mm² sem blindagem + 8x0,14mm² sem blindagem Blindagem exterior sobre tudo.)
Corrente de curto-circuito nominal condicional	100 A
Tensão nominal de isolamento U_i	250 V
Tensão nominal de impulso U_imp	0.8 kV
Categoria de uso
DC-13	2 A 24 V
AC-15	2 A 24 V
Tensão de comutação
No mín. com 10 mA	min. 12 V
Corrente de comutação
min. a 24 V	min. 1 mA
Grau de contaminação (externo, conforme EN 60947-1)	3
	Elemento de indicação / comando
Hedging	max. 0.1 A gG
Categoria de uso
AC-15 Elementos suplementares	400 mA 24 V
DC-13 Elementos suplementares	100 mA 24 V

Valores mecânicos e ambiente

Tipo de conexão	Conector de encaixe 17 pinos
Quantidade de contatos de trabalho	2
Quantidade de contatos de abertura forçada	2
Temperatura de armazenamento	-25 ... 70 °C
Comprimento do cabo
reto	5 m
Vida mecânica
Posição 1-2-1	0.1 x 10⁶
Posição 1-2-3-1	0.1 x 10⁶
Princípio de troca	Chave lenta
Classe de proteção	IP65
Temperatura ambiente	-5 ... 50 °C
Material
Caixa	Plástico preto
Capa	Elastômero com baixo teor de PAK, preto
