EGZ12-12-5000 (Order nr. 094823)

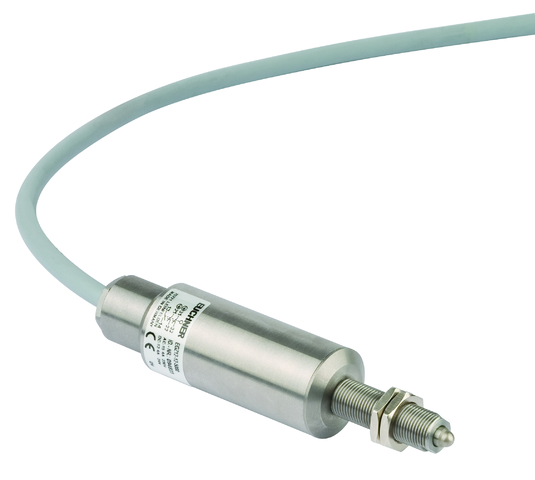

Chave de fim de curso embutida de precisão EGZ

  • Tucho de abóboda
  • Cabo de conexão 5m
  • Peça roscada M12x1
  • 2 contato normalmente fechado
  • 1 Contatos de trabalho
  • Tucho e carcaça de aço inoxidável de alta qualidade
EGZ12-12-5000 (Order nr. 094823)

Description

Elemento de comutação

ES12

Elemento de comutação lenta 2 contatos de abertura forçada + 1 contato de trabalho

Desenho com dimensões
Desenho com dimensões

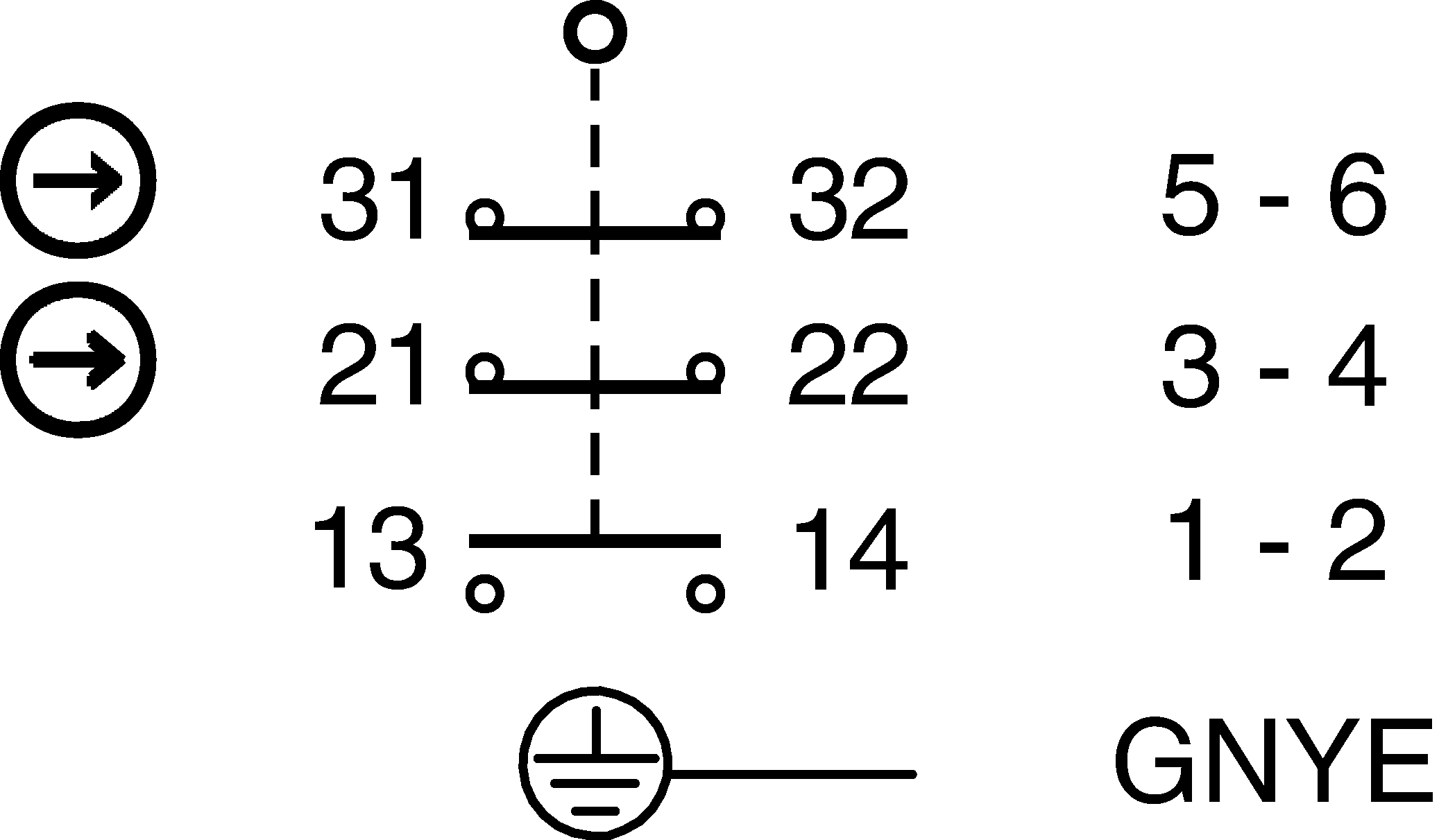

Esquema de conexão ES12
Esquema de conexão ES12

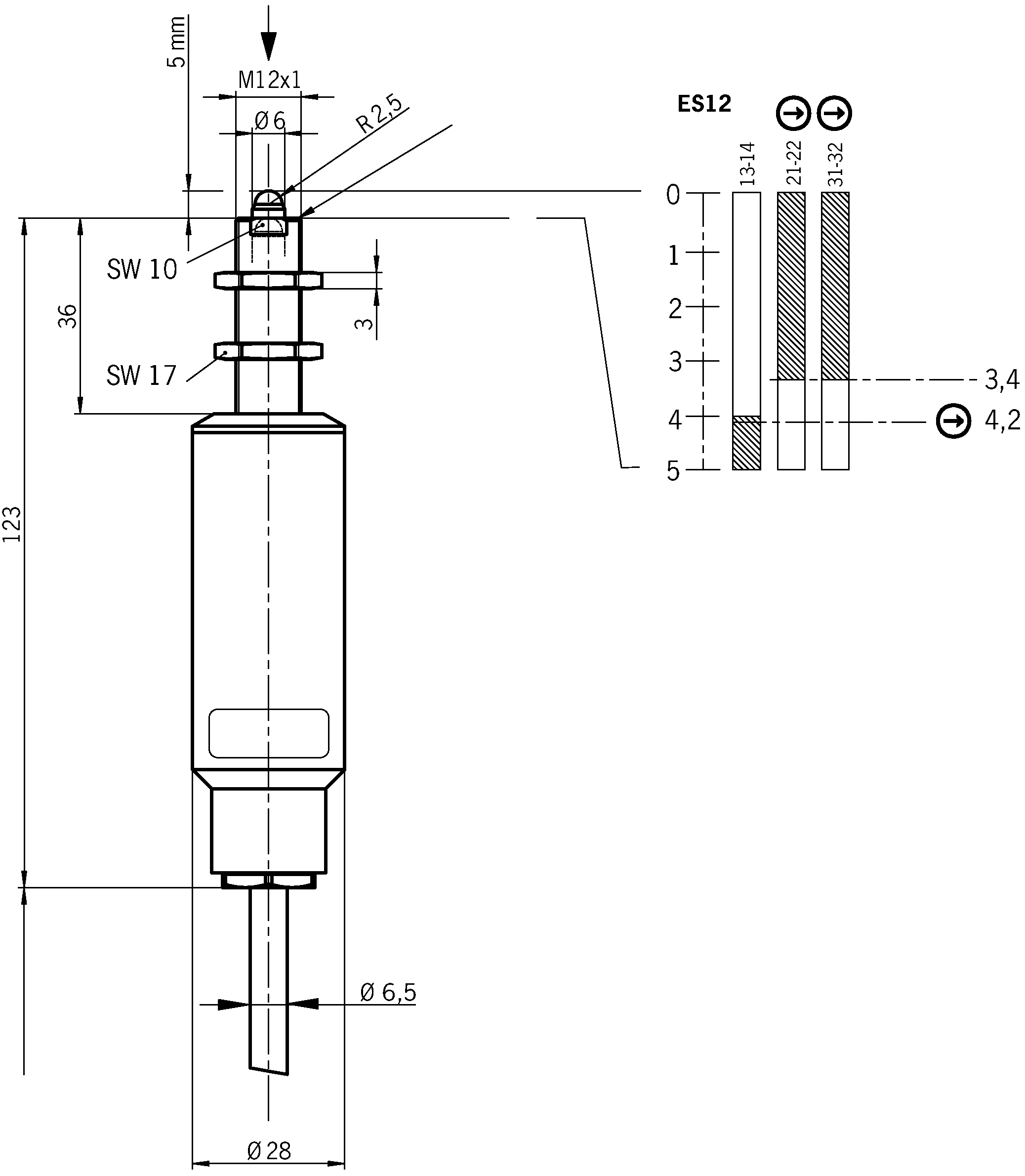

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20

Valores de conexão elétrica

Hedging max. 4 A gG
Seção transversal da conexão 0.5 mm²
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 2.5 kV
Categoria de uso
DC-13 4 A 24 V
AC-15 4 A 230 V
Tensão de comutação
mín. 12 V
Corrente de comutação
min. a 24 V 1 mA

Valores mecânicos e ambiente

Anfahrgeschwindigkeit max. 8 m/min
Tipo de conexão Cabo PUR (Sete fios flexíveis)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada 2
Forma construtiva Rosca M12 x 1
Elemento de acionamento Atuador tipo cúpula
Força de acionamento max. 16 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Comprimento do cabo 5 m
Vida mecânica 3 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP67
Temperatura ambiente -20 ... 80 °C
Material
Caixa Aço, inoxidável
Contato Liga de prata, flash de ouro
Precisão de repetição (absoluta) ±0.01 mm (Com acionamento axial em estado recolhido após aprox. 2000 ciclos de comutação)

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Monitorar a posição do dispositivo de proteção8x10620 y
Importante! Valores válidos com CC-13 100 mA/24V


Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 094823
Articlename EGZ12-12-5000
Weight 0,59kg
Customsclass 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
