N1AR514-M (Order nr. 078487)

Chave de fim de curso simples N1AR, tucho de roletes, entrada de cabo M16x1,5

  • Tucho de rolete, rolete de aço ø 8 mm
  • 2 x entrada de cabo M16x1,5
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
N1AR514-M (Order nr. 078487)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Elemento de comutação

514

Elemento de comutação rápida 1 contato de abertura forçada + 1 contato de trabalho

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 514
Esquema de conexão 514
Diagrama do curso de comutação
Diagrama do curso de comutação

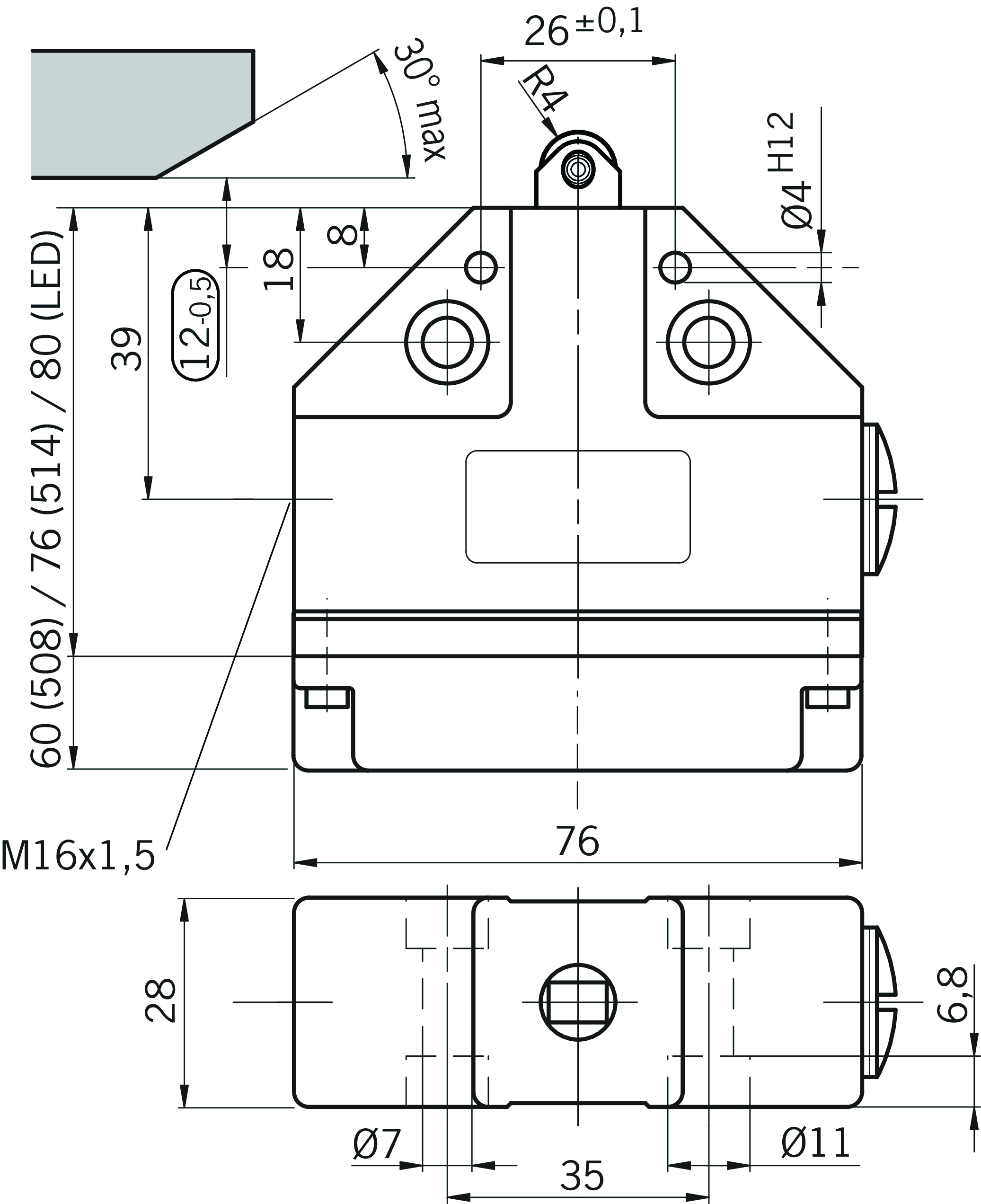

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643587_MultipleLimitSwitchc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 6 A gG
Seção transversal da conexão 0.34 ... 1.5 mm²
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 4 kV
Categoria de uso
AC-15 2,5 A 230 V
DC-13 6 A 24 V
Corrente de comutação
No mín. a CC 24 V 5 mA
Corrente nominal térmica Ith 10 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.01 ... 80 m/min
Tipo de conexão
2 x M16 x 1,5
Quantidade de elementos de comutação 1
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada 1
Forma construtiva Carcaça conforme a norma DIN 43693
Elemento de acionamento e de roldana
Força de acionamento min. 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 1 x 10⁶
Tempo de salto do contato max. 3 ms
Diâmetro dos rolos 8 mm
Princípio de troca Elemento de comutação rápida
Schließzeit max. 5 ms
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Monitorar a posição do dispositivo de proteção
B10D 2 x 10⁶

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 078487
Articlename N1AR514-M
Weight 0,27kg
GTIN 4047048004610
Customsclass 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
