N1AW514SVM5-M (Order nr. 090743)

Chave de fim de curso simples N1AW, tucho de abóbada, conector de encaixe M12

  • Tucho de abóboda
  • Carcaça conforme a norma DIN 43693
  • Conector de encaixe M12, 5 pinos
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
N1AW514SVM5-M (Order nr. 090743)

Description

Sentido de aproximação

Horizontal e vertical

Elemento de comutação

514

Elemento de comutação rápida 1 contato de abertura forçada + 1 contato de trabalho

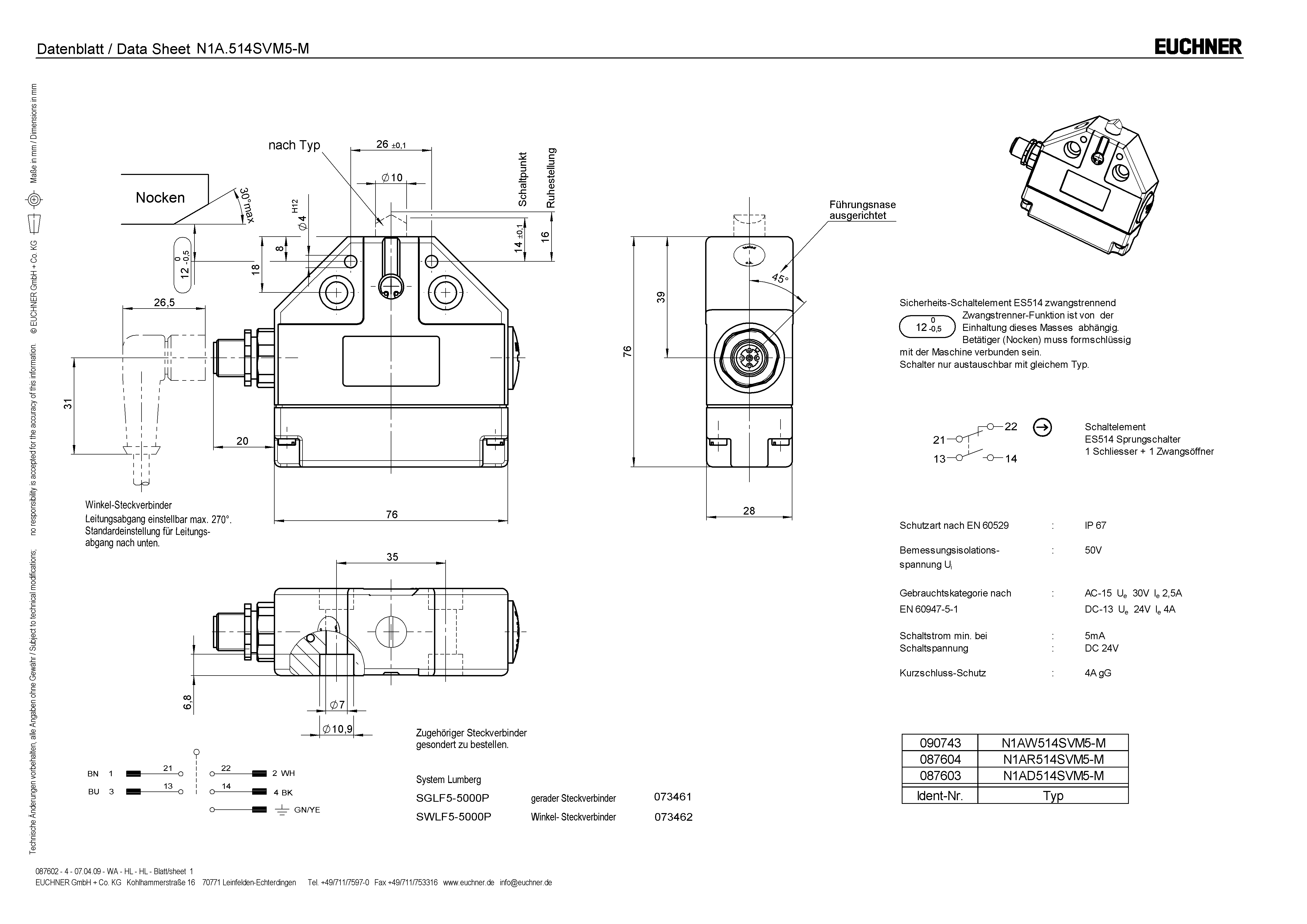

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 514
Esquema de conexão 514
Diagrama do curso de comutação
Diagrama do curso de comutação

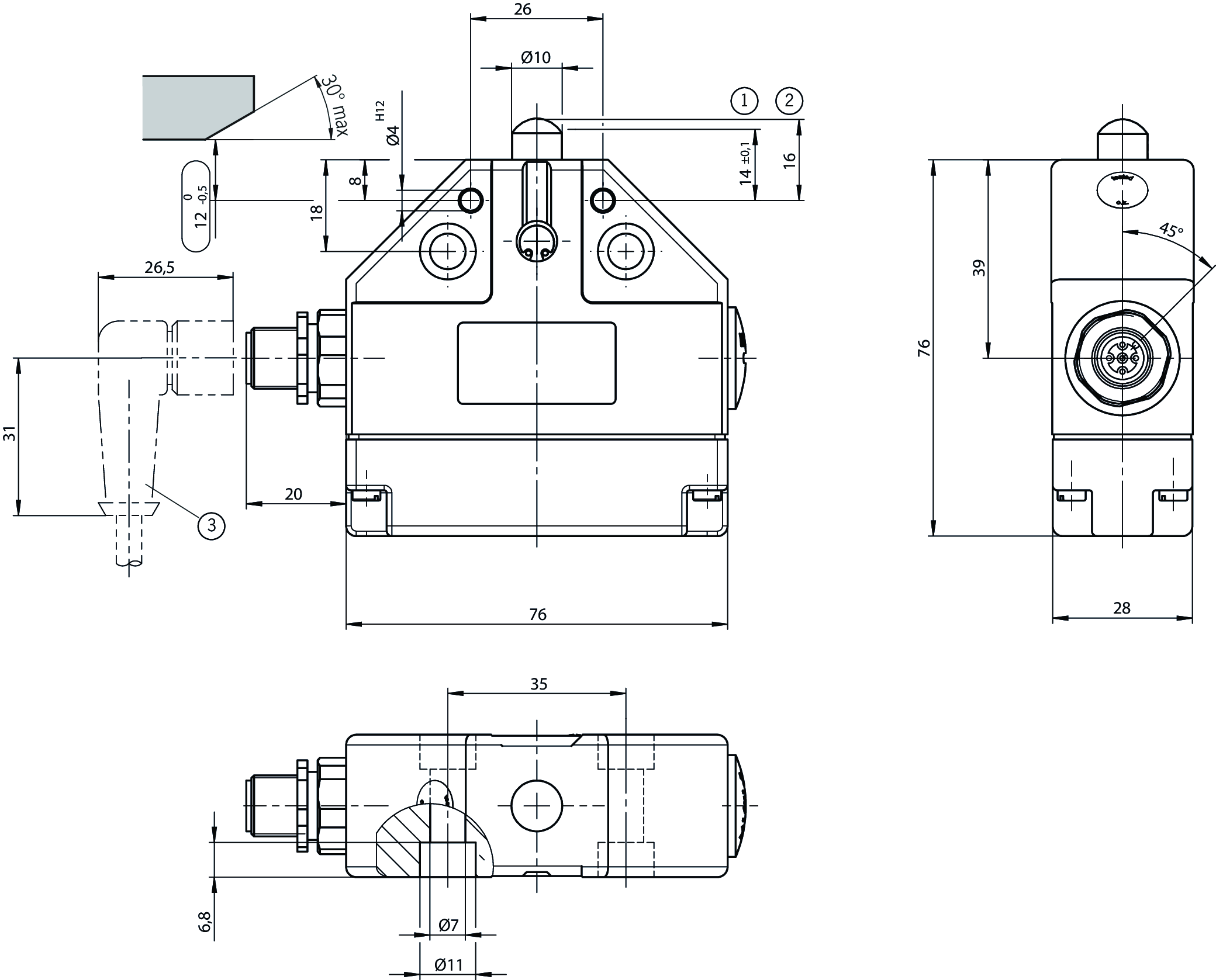

Desenhos dimensionais

Desenhos dimensionais
1Ponto de comutação
2Posição de repouso
3Conector de encaixe angular da saída do cabo ajustável em no máx. 270°. Ajuste padrão para a saída do cabo para baixo.

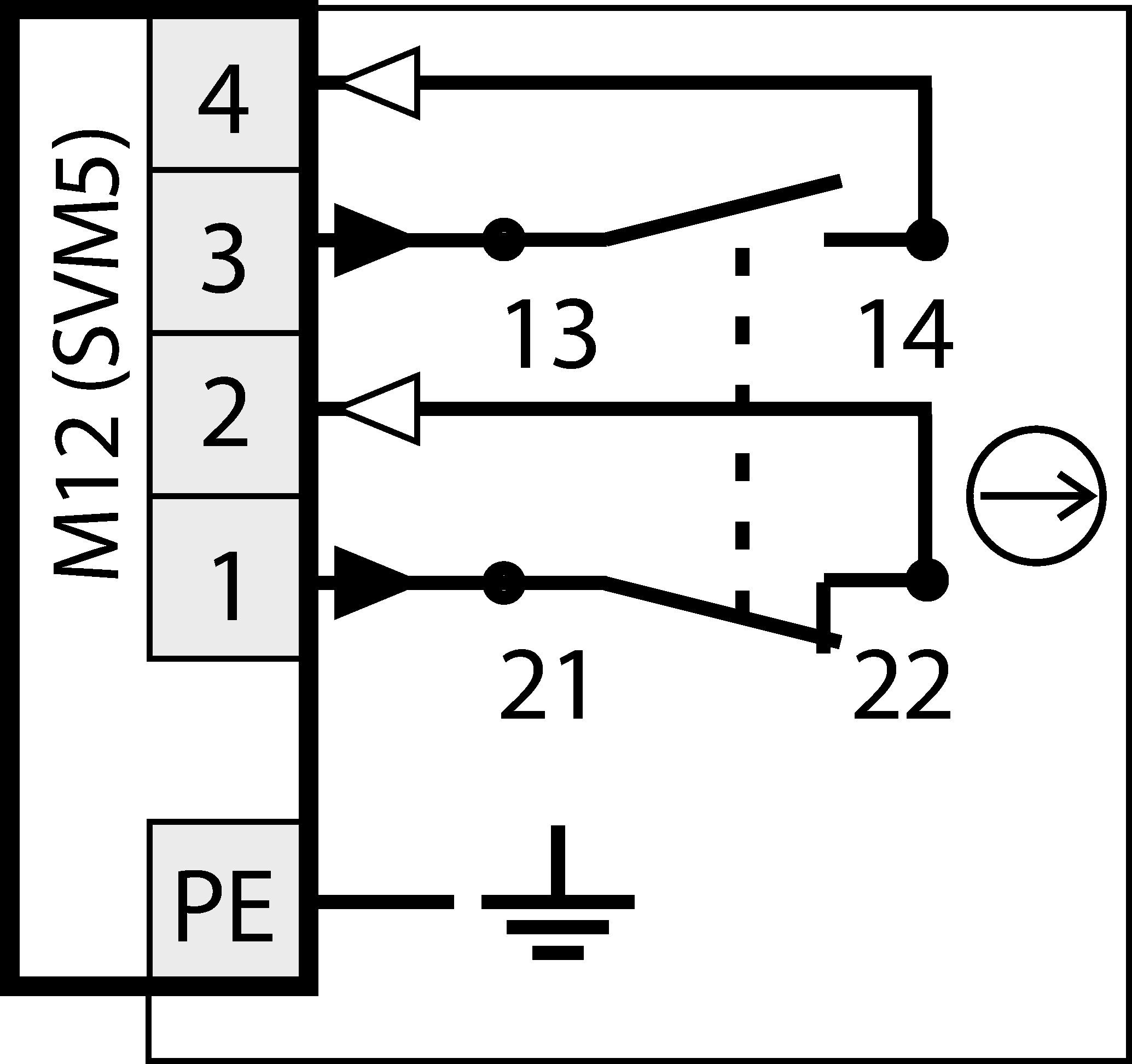

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1c_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
DC-13 4 A 24 V
AC-15 2,5 A 30 V
Corrente de comutação
No mín. a CC 24 V 5 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.01 ... 10 m/min
Tipo de conexão
1 x Conector M12 (5 pinos, conector de encaixe angular: Saída do cabo ajustável em no máx. 270°. Ajuste padrão para a saída do cabo para baixo.)
Quantidade de elementos de comutação 1
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada 1
Forma construtiva Carcaça conforme a norma DIN 43693
Elemento de acionamento Atuador tipo cúpula
Força de acionamento min. 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 1 x 10⁶
Tempo de salto do contato max. 3 ms
Princípio de troca Elemento de comutação rápida
Schließzeit max. 5 ms
Classe de proteção IP67 (Somente em estado aparafusado com o conector correspondente pertinente)
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Monitorar a posição do dispositivo de proteção
B10D 2 x 10⁶

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 090743
Articlename N1AW514SVM5-M
Weight 0,316kg
Customsclass 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
