NB01D588-M (Order nr. 088584)

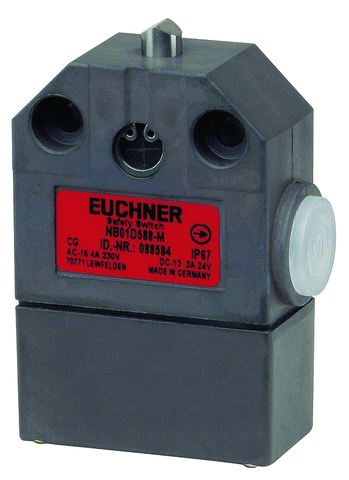

Chave de fim de curso simples NB01, tucho de teto, entrada de cabo M12 x 1,5

  • Tucho de teto
  • Entrada de cabos M12 x 1,5
  • 1 contato normalmente fechado
NB01D588-M (Order nr. 088584)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Elemento de comutação

588

Elemento de comutação lenta 1 contato de abertura forçada

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 588
Esquema de conexão 588

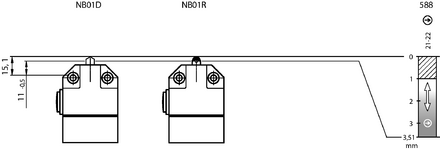

Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

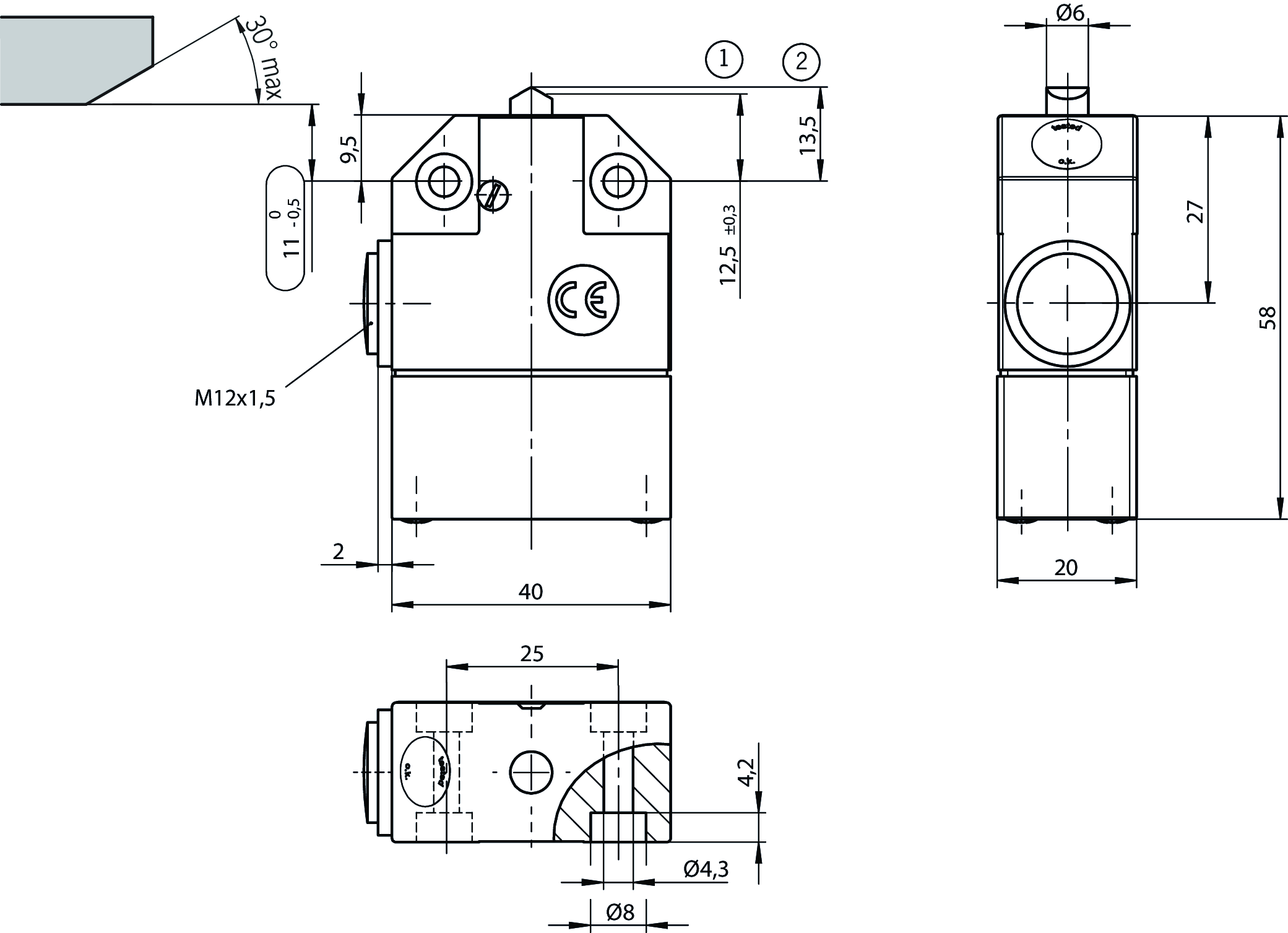

Desenhos dimensionais

Desenhos dimensionais
1Ponto de comutação
2Posição de repouso

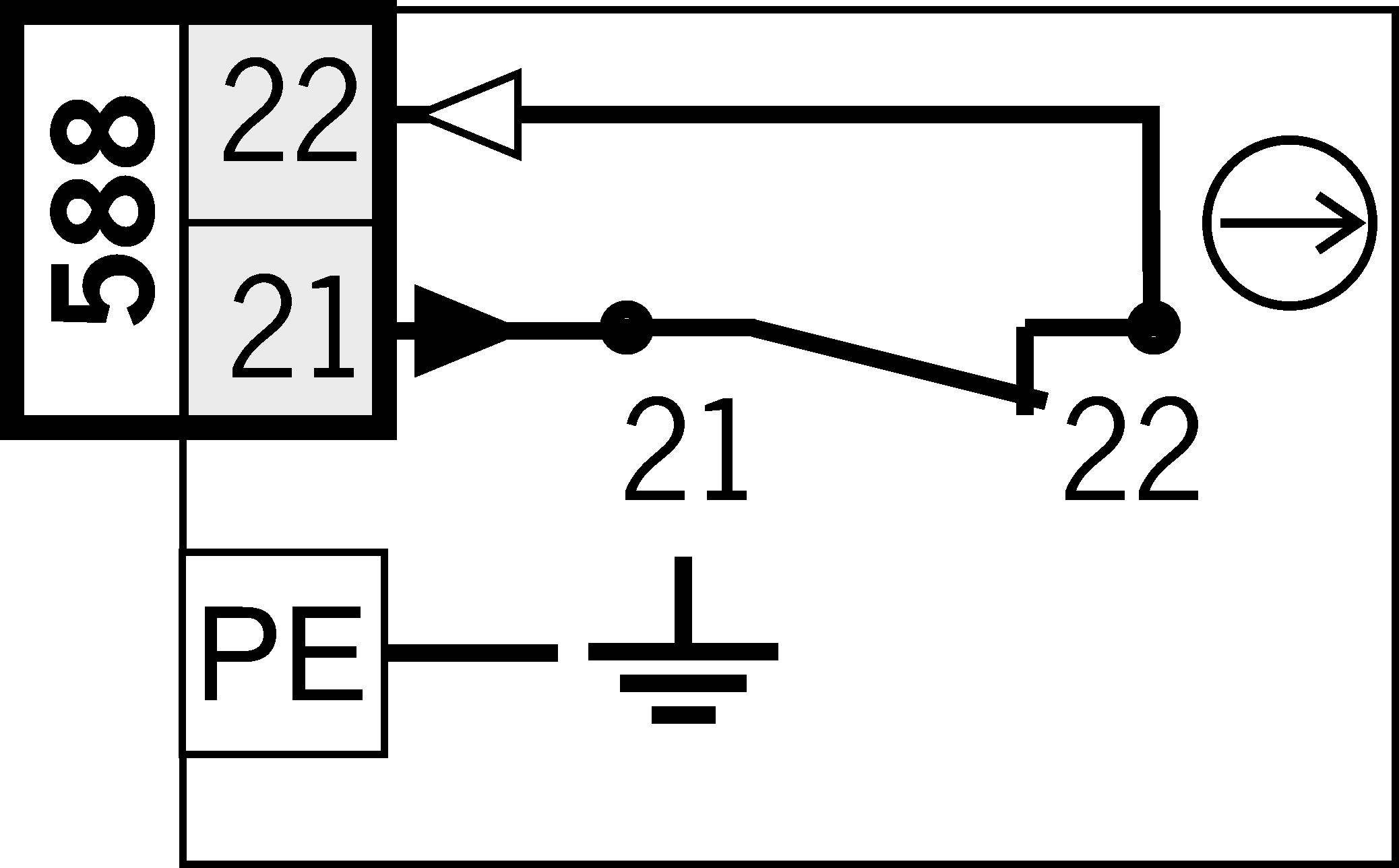

Exemplos de conexão

Exemplos de conexão

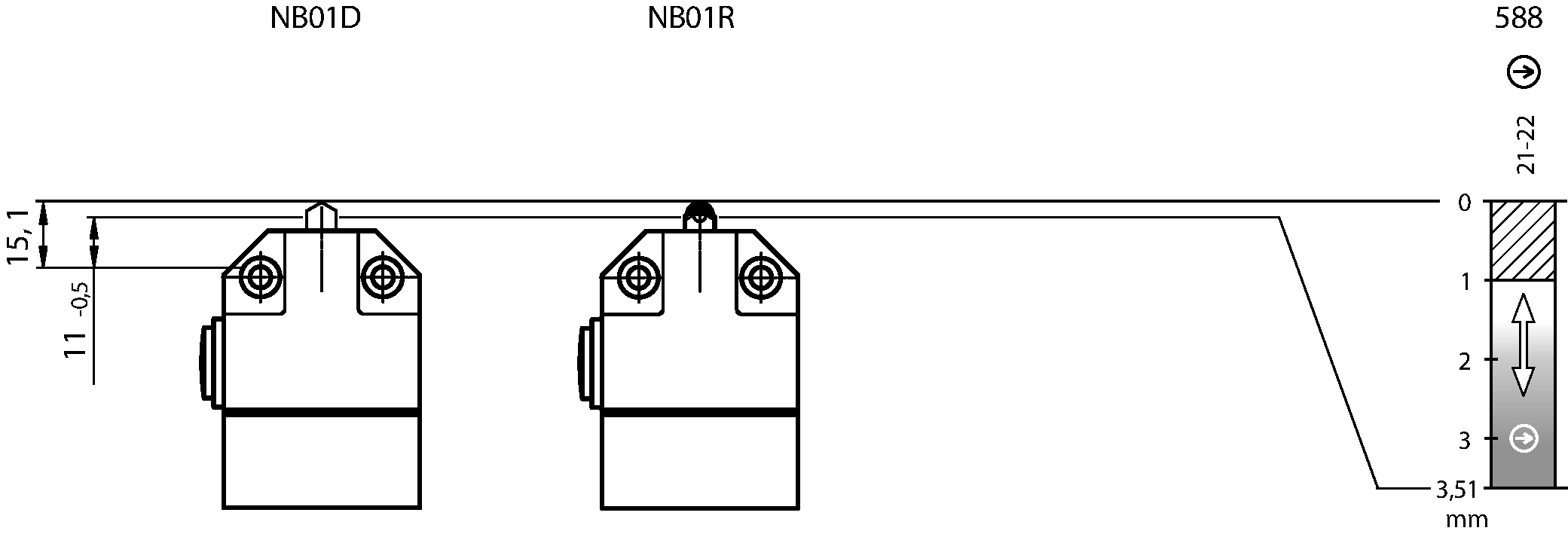

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1c_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 10 A gG
Seção transversal da conexão max. 1.5 mm² (Terminal roscado)
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 2.5 kV
Categoria de uso
AC-15 4 A 230 V
DC-13 3 A 24 V
Corrente de comutação
No mín. a CC 5 V 1 mA
Corrente nominal térmica Ith 10 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.01 ... 20 m/min
Tipo de conexão
1 x M12 x 1,5
Quantidade de contatos de abertura forçada da posição da porta 1
Elemento de acionamento Tucho de teto
Força de acionamento 15 ... 20 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica 10 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP67
Temperatura ambiente -25 ... 70 °C
Material
Caixa Metal leve anodizado fundido
Contato Liga de prata, flash de ouro

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Monitorar a posição do dispositivo de proteção
B10D 20 x 10⁶

Diversos

Recurso adicional Com graxa para baixas temperaturas

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 088584
Articlename NB01D588-M
Weight 0,109kg
Customsclass 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
