NZ2HS-2131L024GEC2300 (Order nr. 122405)

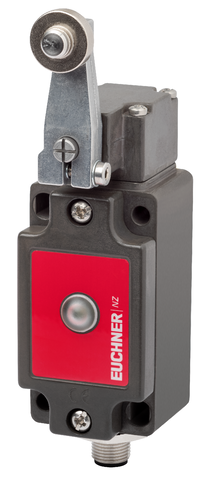

Chave de segurança NZ.HS, alavanca giratória com rolete de aço ø 18 mm, conector de encaixe M12

  • Alavanca giratória, rolete de aço ø 18 mm
  • Versão C conforme EN 50041
  • Conector de encaixe M12, 8 pinos
  • 2 contato normalmente fechado
  • 1 Contatos de trabalho
  • Indicação de LED: CA/CC 24 V amarelo
NZ2HS-2131L024GEC2300 (Order nr. 122405)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Direção de comutação variável

À direita, à esquerda ou ambos os lados

Indicação de LED

A chave tem um LED indicador livremente atribuível.

Elemento de comutação

2131H

Elemento de comutação lenta 2 contatos de abertura forçada + 1 contato de trabalho

Função
Função

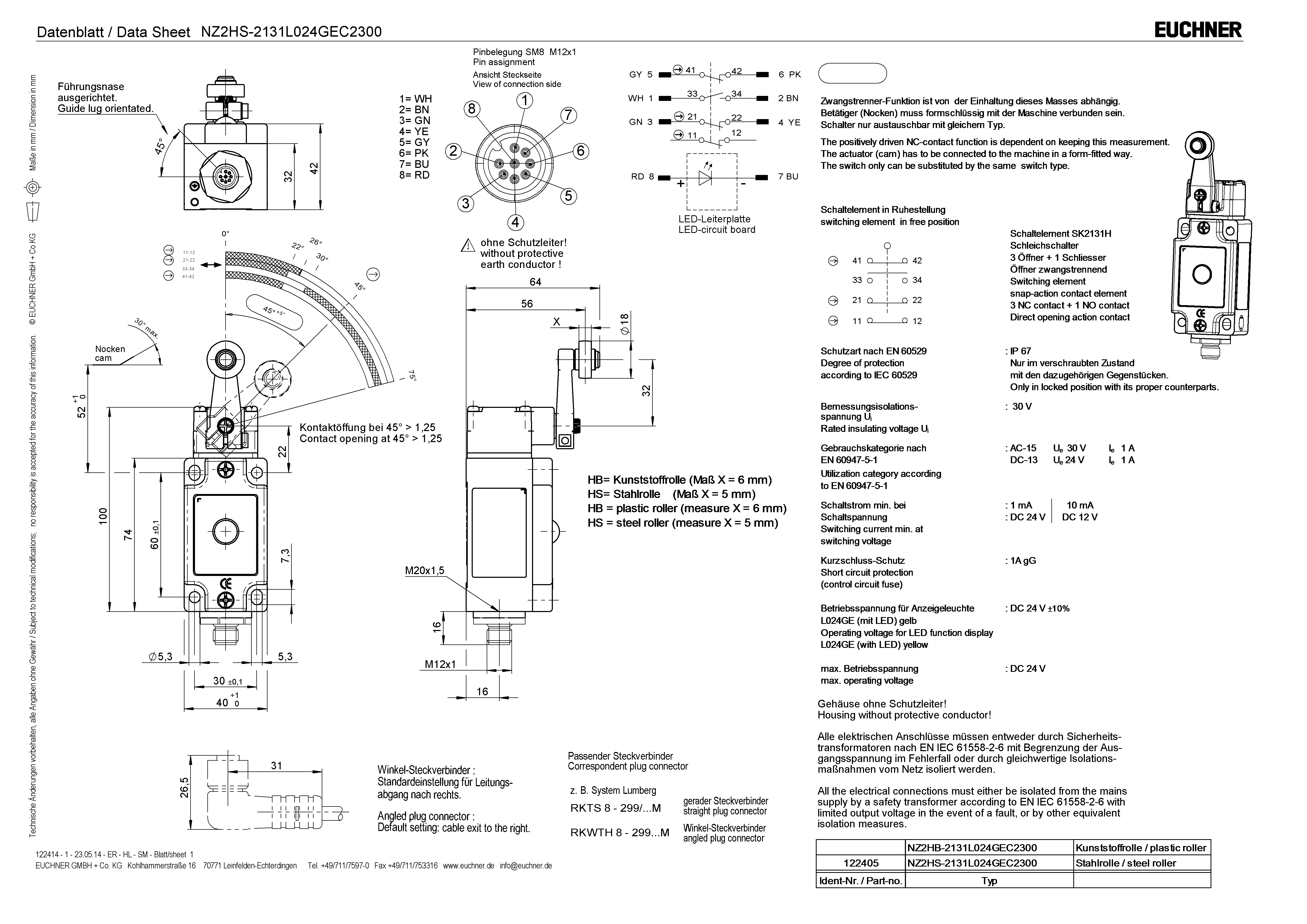

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão
Esquema de conexão 2131H
Esquema de conexão 2131H
Chave de segurança eletromecânica em utilização

Desenhos funcionais

Desenhos funcionais
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

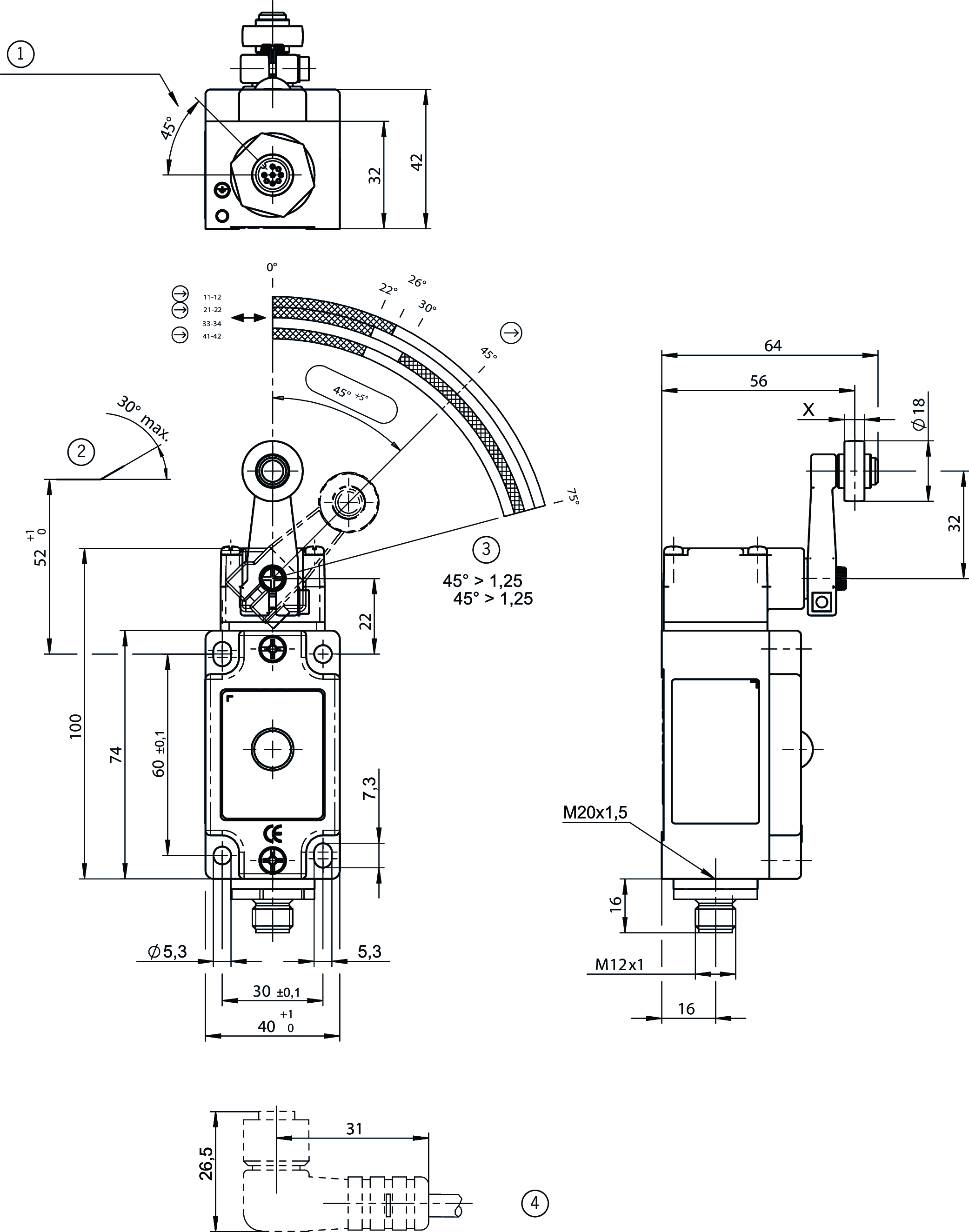

Desenhos dimensionais

Desenhos dimensionais
1Ressalto de guia alinhado
2Excêntrico
3Abertura do contato
4Conector de encaixe angular: Ajuste padrão para a saída do cabo para a direita.

Exemplos de conexão

Exemplos de conexão
1WH
2BN
3GN
4YE
5GY
6PK
7BU
8RD
ASem condutor de proteção

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1DGUV_NZ_ET 23025_ET 23026CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 1 A gG
Módulo de indicação 24 V 10% ... 10%
Tensão nominal de isolamento Ui 30 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
DC-13 1 A 24 V
AC-15 1 A 30 V
Corrente de comutação
No mín. a CC 24 V 1 mA
Corrente nominal térmica Ith 1 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 60 m/min
Tipo de conexão
1 x Conector M12 (8 pinos sem PE)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada da posição da porta 3
Elemento de acionamento
Mancal deslizante de metal Alavanca giratória (d Rolo = 18 mm comprimento = 32 mm)
Força de acionamento min. 15 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Caixa Metal leve anodizado fundido
Contato Liga de prata, flash de ouro

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Diversos

Número C
C2300 Com elemento quádruplo + LED amarelo, M12x1, conector de 8 pinos, placa de circuitos com LED colada na tampa
Recurso adicional Carcaça sem condutor de proteção! Todas as conexões elétricas devem ser isoladas da rede, ou através de transformadores de segurança conforme EN IEC 61558-2-6 com limitação da tensão de saída em caso de falha, ou através de medidas de isolamento equivalentes.

Accessories

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 122405
Articlename NZ2HS-2131L024GEC2300
Weight 0,395kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
