NZ2HS-528L060 (Order nr. 088196)

Chave de segurança NZ.HS, alavanca giratória com rolo de aço, conector de encaixe SR6

  • Alavanca giratória, rolete de aço ø 18 mm
  • Versão A conforme EN 50041
  • Conector de encaixe SR6, 6 pinos + PE
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
  • Indicação de LED: CA/CC 12-60 V vermelho
NZ2HS-528L060 (Order nr. 088196)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Direção de comutação variável

À direita, à esquerda ou ambos os lados

Indicação de LED

A chave tem um LED indicador livremente atribuível.

Elemento de comutação

528H

Elemento de comutação lenta 1 contato de abertura forçada + 1 contato de trabalho

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 511
Esquema de conexão 511
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

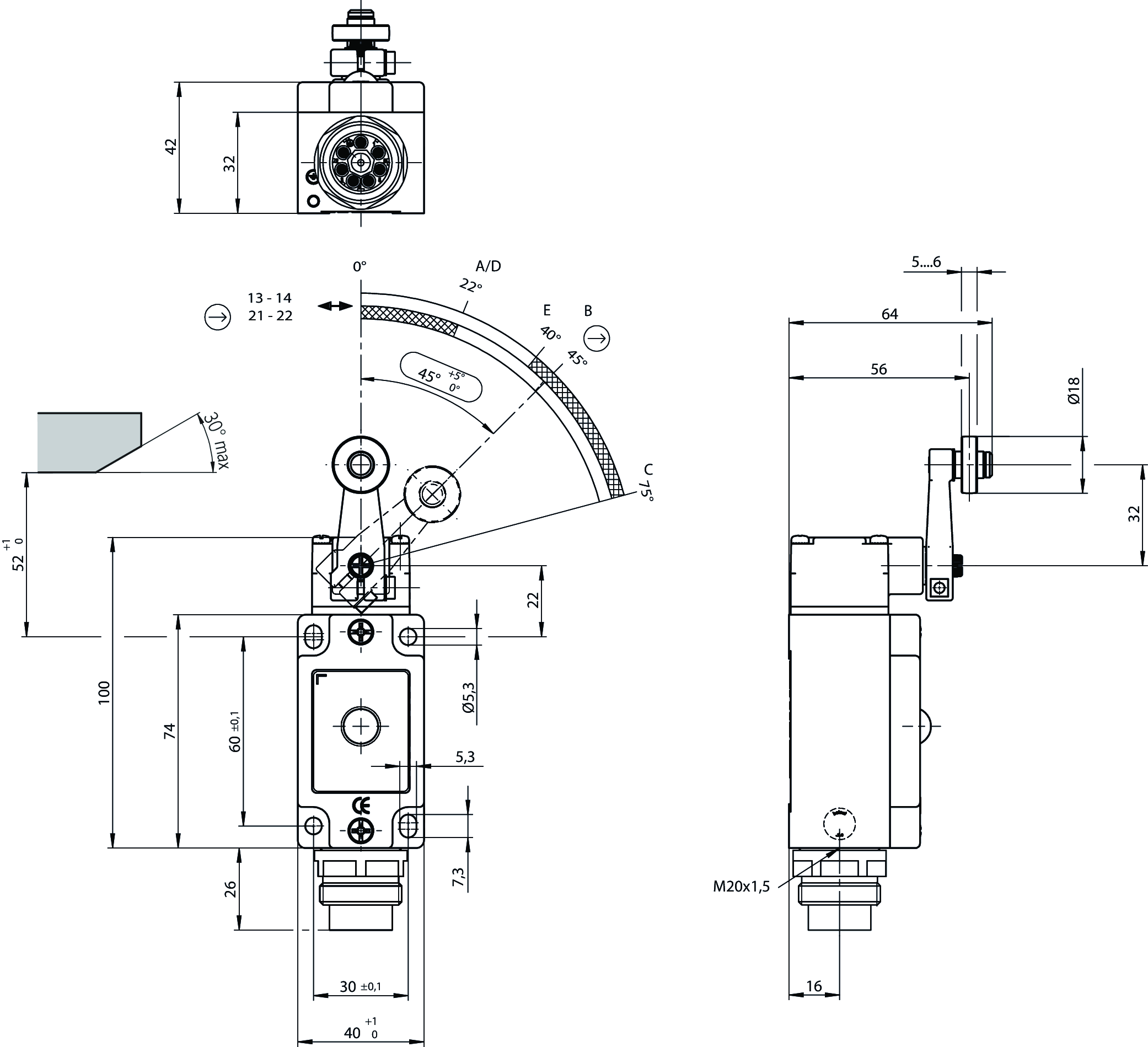

Desenhos dimensionais

Desenhos dimensionais
A=Ponto de comutação
B=Curso da abertura forçada
C=Posição final
D=Ponto de comutação de retorno
EPonto de comutação (contato de trabalho)

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1DGUV_NZ_ET 23025_ET 23026CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Módulo de indicação
AC/DC 12 ... 60 ... 60 V LED vermelho
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 2.5 kV
Categoria de uso
DC-13 4 A 24 V
AC-15 4 A 230 V
Corrente de comutação
No mín. a CC 24 V 1 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 60 m/min
Tipo de conexão
1 x Conector de encaixe SR6 (6 pinos + PE)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada da posição da porta 1
Elemento de acionamento
Mancal deslizante de metal Alavanca giratória (d Rolo = 18 mm comprimento = 32 mm)
Força de acionamento min. 15 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP65
Temperatura ambiente -25 ... 80 °C
Material
Caixa Metal leve anodizado fundido
Contato Liga de prata, flash de ouro

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Accessories

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 088196
Articlename NZ2HS-528L060
Weight 0,392kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
