NZ2HS-538SEM5C2334 (Order nr. 115259)

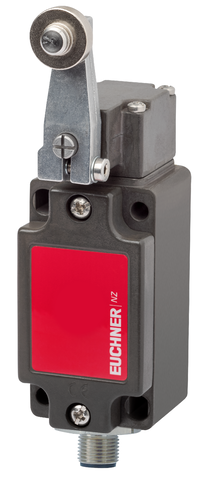

Chave de segurança NZ.HS, alavanca giratória com rolo de aço, conector de encaixe M12

  • Alavanca giratória, rolete de aço ø 18 mm
  • Versão A conforme EN 50041
  • Conector de encaixe M12, 5 pinos
  • 2 contato normalmente fechado
NZ2HS-538SEM5C2334 (Order nr. 115259)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Elemento de comutação

538H

Elemento de comutação lenta 2 contatos de abertura forçada

Direção de comutação variável

À direita, à esquerda ou ambos os lados

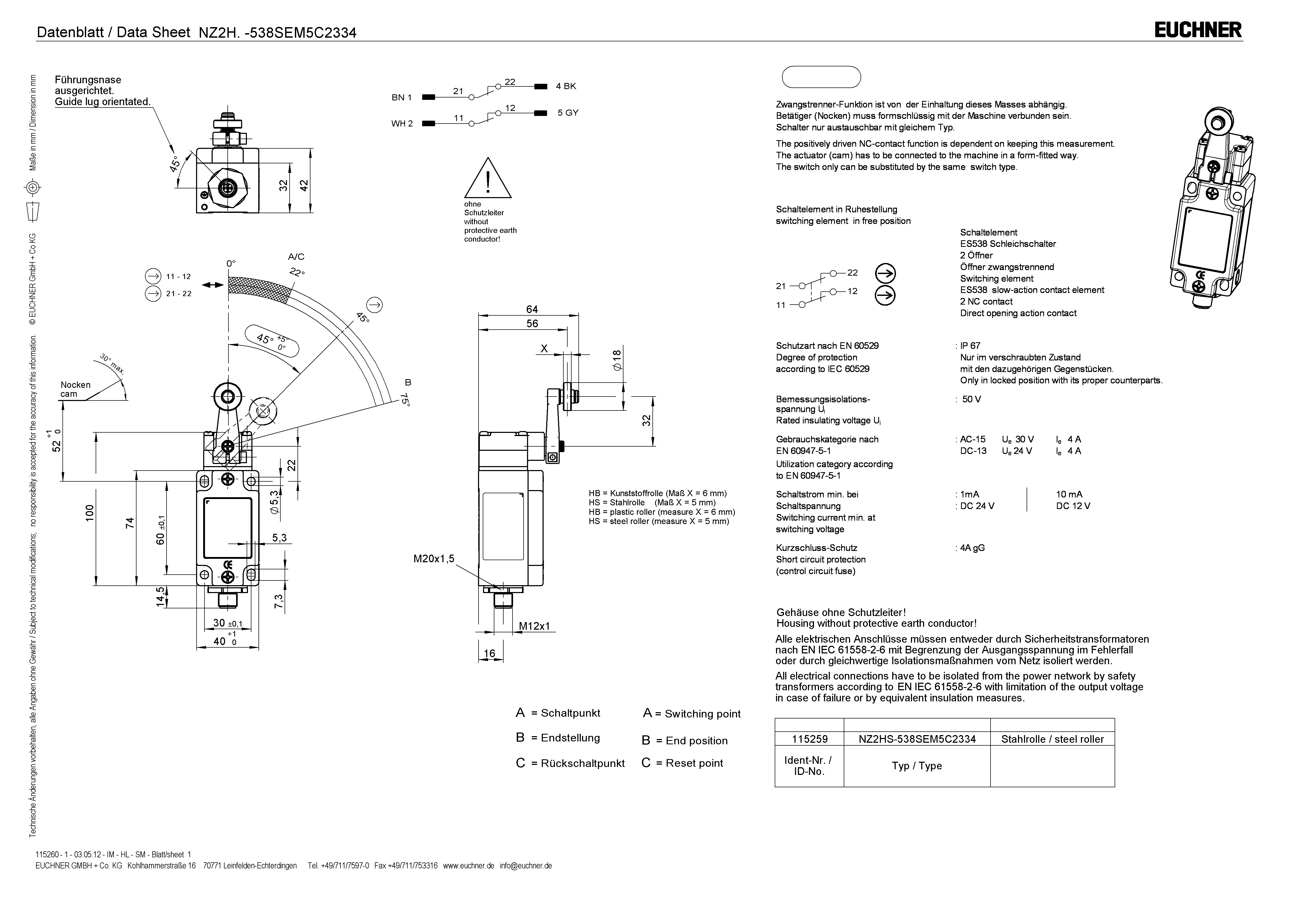

Desenho com dimensões
Desenho com dimensões
Esquema de conexão ES538H C2334
Esquema de conexão ES538H C2334
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

Desenhos dimensionais

Desenhos dimensionais
1Ressalto de guia alinhado
2Excêntrico
3Carcaça sem condutor de proteção! Todas as conexões elétricas devem ser isoladas da rede, ou através de transformadores de segurança conforme EN IEC 61558-2-6 com limitação da tensão de saída em caso de falha, ou através de medidas de isolamento equivalentes.
4Função de separação forçada depende do respeito desta dimensão.
5Os atuadores (excêntricos) devem ser ligados por união positiva com a máquina.
6A chave somente pode ser substituída pelo mesmo tipo.
7Elemento de comutação na posição de repouso: Elemento de comutação ES538 chave de fecho lento 2 contatos de abertura, contato de abertura com separação forçada
APonto de comutação
BPosição final
CPonto de comutação de retorno

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
AC-15 4 A 30 V
DC-13 4 A 24 V
Corrente de comutação
No mín. a CC 24 V 1 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 60 m/min
Tipo de conexão
1 x Conector M12 (Chave de posição com conector de encaixe SEM5, pino 5 não de avanço.)
Quantidade de contatos de abertura forçada da posição da porta 2
Elemento de acionamento
Mancal deslizante de metal Alavanca giratória (d Rolo = 18 mm comprimento = 32 mm)
Força de acionamento min. 15 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Diversos

Número C
C2334 Com cabeamento para os módulos ET200 pro; ou seja, condutor de proteção não existente, PIN 1-4 primeiro contato de abertura forçada, PIN 2-5 segundo contato de abertura forçada.
Recurso adicional Carcaça sem condutor de proteção! Todas as conexões elétricas devem ser isoladas da rede, ou através de transformadores de segurança conforme EN IEC 61558-2-6 com limitação da tensão de saída em caso de falha, ou através de medidas de isolamento equivalentes.

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 115259
Articlename NZ2HS-538SEM5C2334
Weight 0,388kg
Customsclass 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
