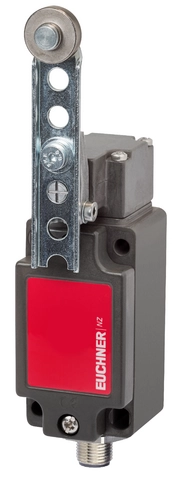

NZ2PS-511SEM5C2376 (Order nr. 128059)

Chave de segurança NZ.PS, alavanca giratória ajustável com rolo de aço, conector de encaixe M12

  • Alavanca giratória, rolete de aço ø 18 mm
  • Conector de encaixe M12, 5 pinos
  • Conexão direta aos sistemas periféricos descentralizados (por ex., ET200pro)
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
NZ2PS-511SEM5C2376 (Order nr. 128059)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Direção de comutação variável

À direita, à esquerda ou ambos os lados

Deslocamento da alavanca giratória

Comprimento ajustável da alavanca giratória de 28 mm até 78 mm em etapas de 12,5 mm.

Elemento de comutação

511

Elemento de comutação rápida 1 contato de abertura forçada + 1 contato de trabalho

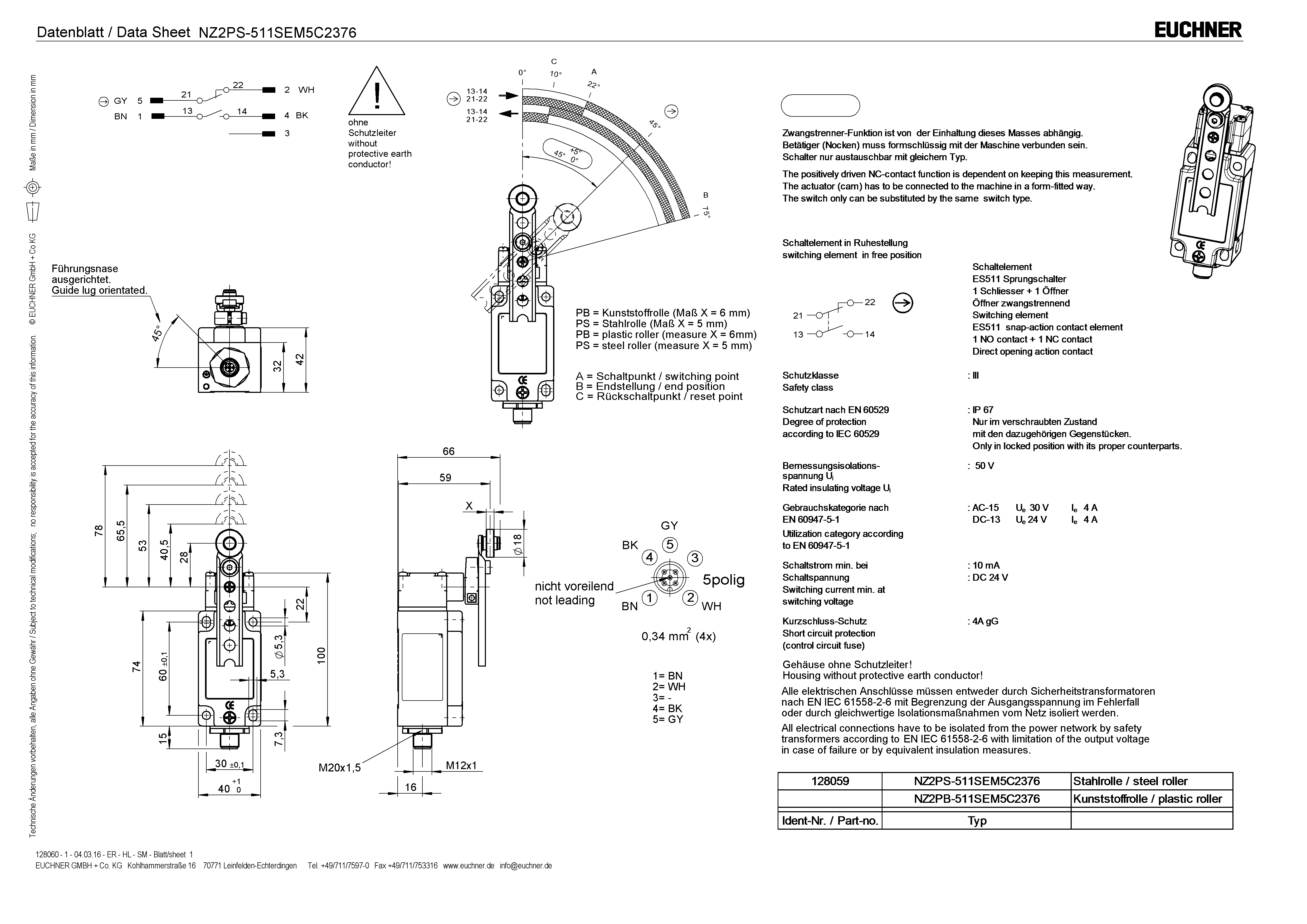

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão
Esquema de conexão ES511
Esquema de conexão ES511
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

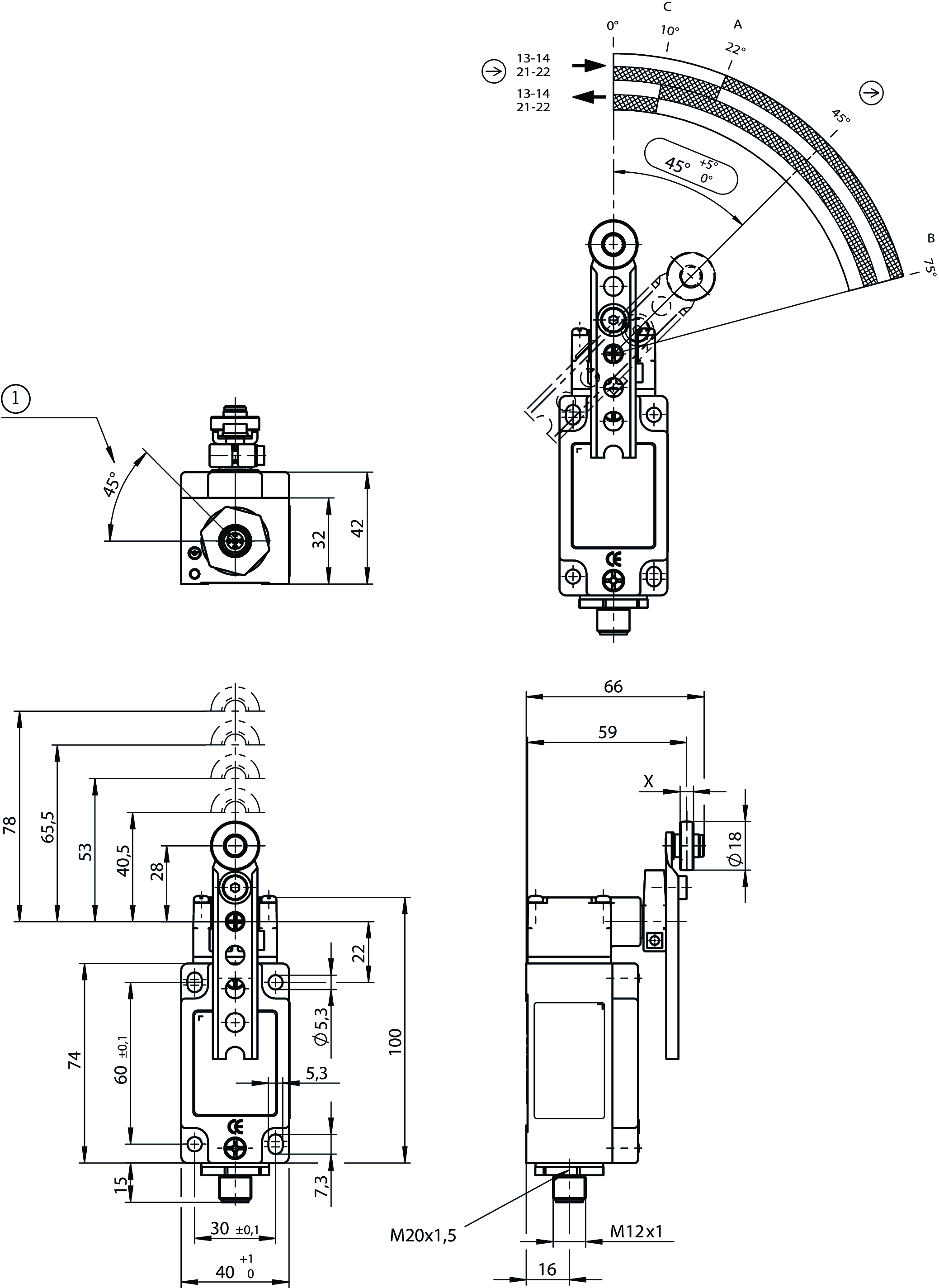

Desenhos dimensionais

Desenhos dimensionais
1Ressalto de guia alinhado

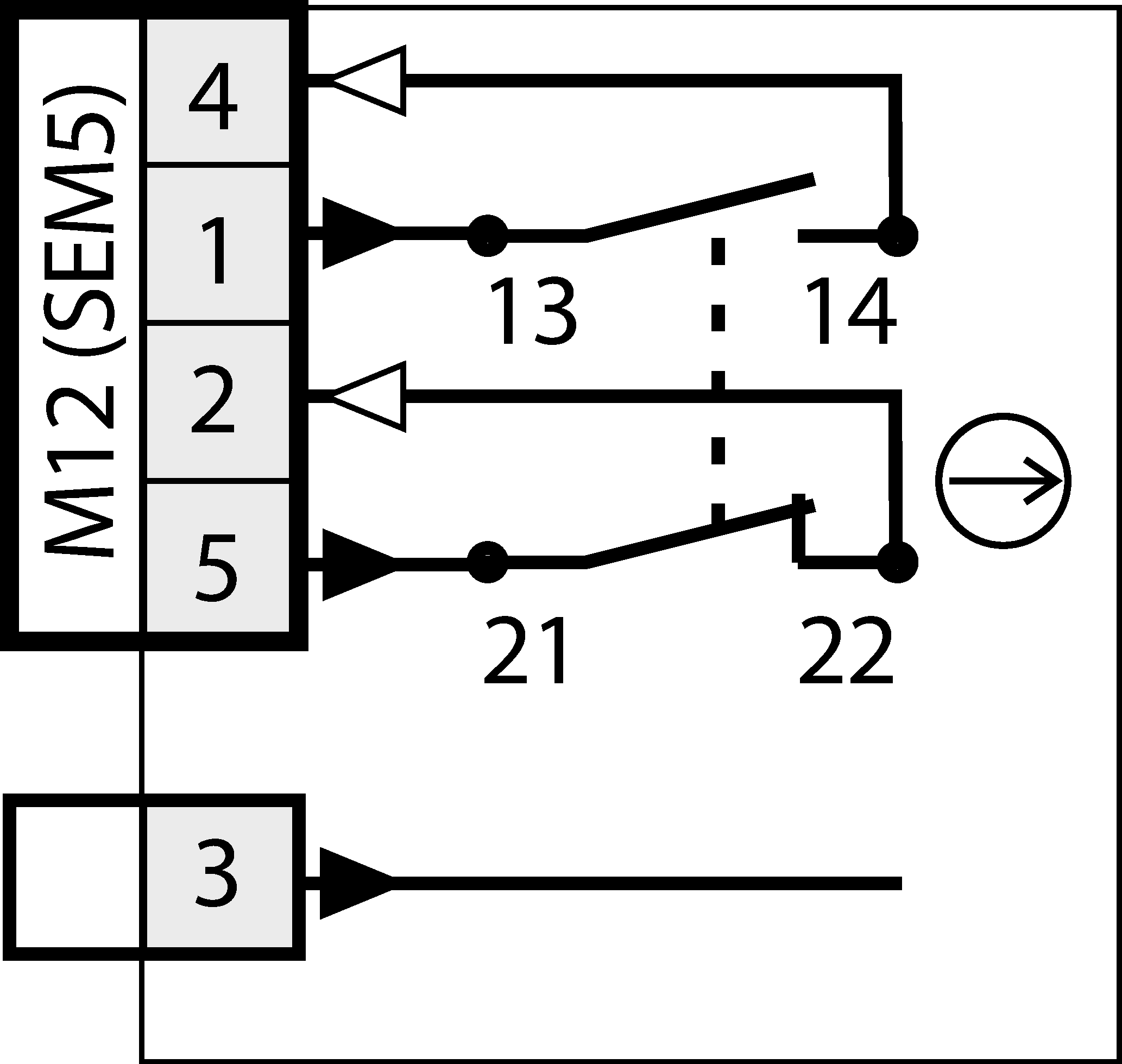

Exemplos de conexão

Exemplos de conexão
1BN
2WH
3-
4BK
5GY
ANão de avanço

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643678_NG_NZ(510,511)c_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
AC-15 4 A 30 V
DC-13 4 A 24 V
Corrente de comutação
No mín. a CC 24 V 10 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.5 ... 30 m/min
Tipo de conexão
1 x Conector M12 (5 pinos)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada da posição da porta 1
Elemento de acionamento
Mancal deslizante de metal Alavanca giratória (d Rolo = 18 mm comprimento = 28 - 78 mm)
Força de acionamento min. 15 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Tempo de salto do contato max. 3 ms
Princípio de troca Elemento de comutação rápida
Schließzeit max. 4 ms
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Diversos

Número C
C2376
Recurso adicional Carcaça sem condutor de proteção! Todas as conexões elétricas devem ser isoladas da rede, ou através de transformadores de segurança conforme EN IEC 61558-2-6 com limitação da tensão de saída em caso de falha, ou através de medidas de isolamento equivalentes.

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 128059
Articlename NZ2PS-511SEM5C2376
Weight 0,421kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
