NZ2RS-2121 (Order nr. 090974)

Chave de segurança NZ.RS, tucho de rolos, rolo de aço com ø 12 mm, conector de encaixe SR11

  • Tucho de rolete, rolete de aço ø 12 mm
  • Versão C conforme EN 50041
  • Conector SR11, 11 pinos + PE
  • 4 contato normalmente fechado
NZ2RS-2121 (Order nr. 090974)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Elemento de comutação

2121H

Elemento de comutação lenta 4 contatos de abertura forçada

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 2121H
Esquema de conexão 2121H
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

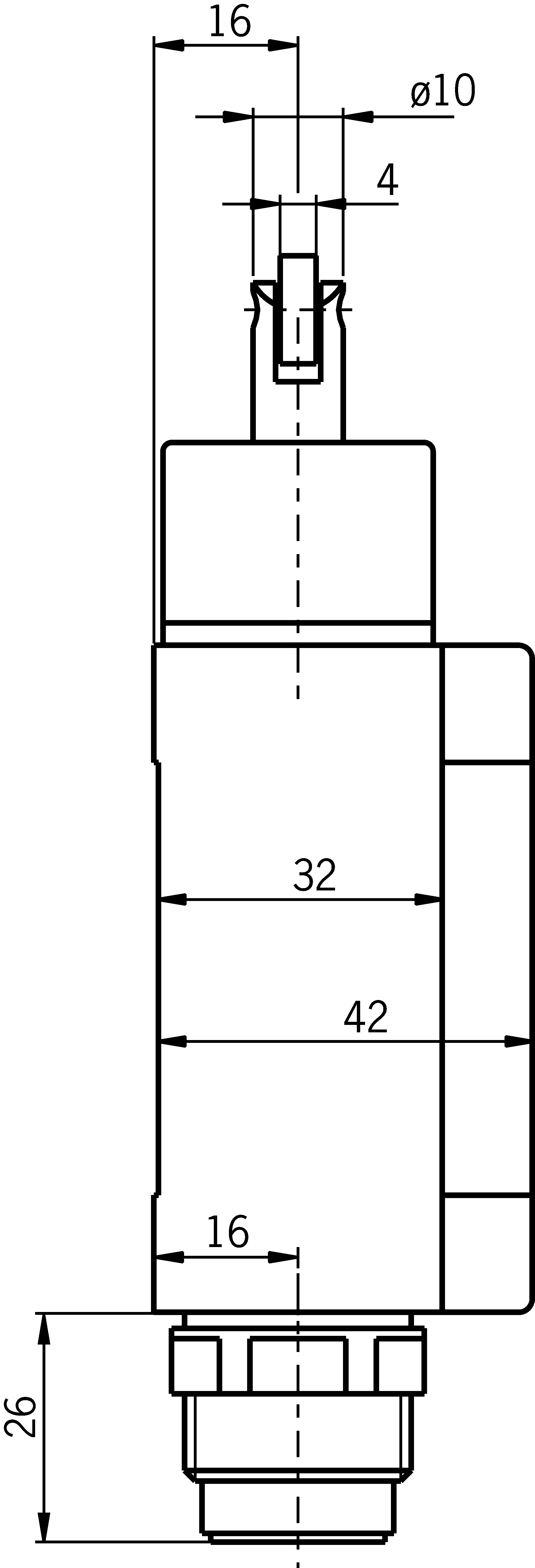

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1DGUV_NZ_ET 23025_ET 23026CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
AC-15 4 A 50 V
DC-13 4 A 24 V
Corrente de comutação
No mín. a CC 24 V 1 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 20 m/min
Tipo de conexão
1 x Conector de encaixe SR11 (11 pinos + PE)
Quantidade de contatos de abertura forçada da posição da porta 4
Elemento de acionamento
Mancal deslizante de metal e de roldana (Rolo de aço d Rolo = 12 mm)
Força de acionamento 15 ... 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP65
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Accessories

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 090974
Articlename NZ2RS-2121
Weight 0,345kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
