NZ2RS-511SVM5L060GE (Order nr. 098651)

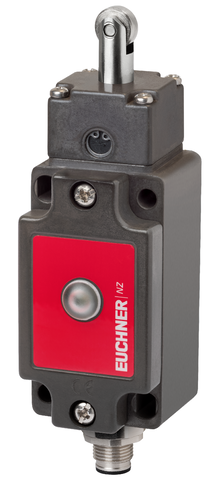

Chave de segurança NZ.RS, tucho de rolos, rolo de aço com ø 12 mm, conector de encaixe M12

  • Tucho de rolete, rolete de aço ø 12 mm
  • Versão C conforme EN 50041
  • Conector de encaixe M12, 5 pinos
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
  • Indicação de LED: CA/CC 12-60 V amarelo
NZ2RS-511SVM5L060GE (Order nr. 098651)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Indicação de LED

A chave tem um LED indicador livremente atribuível.

Elemento de comutação

511

Elemento de comutação rápida 1 contato de abertura forçada + 1 contato de trabalho

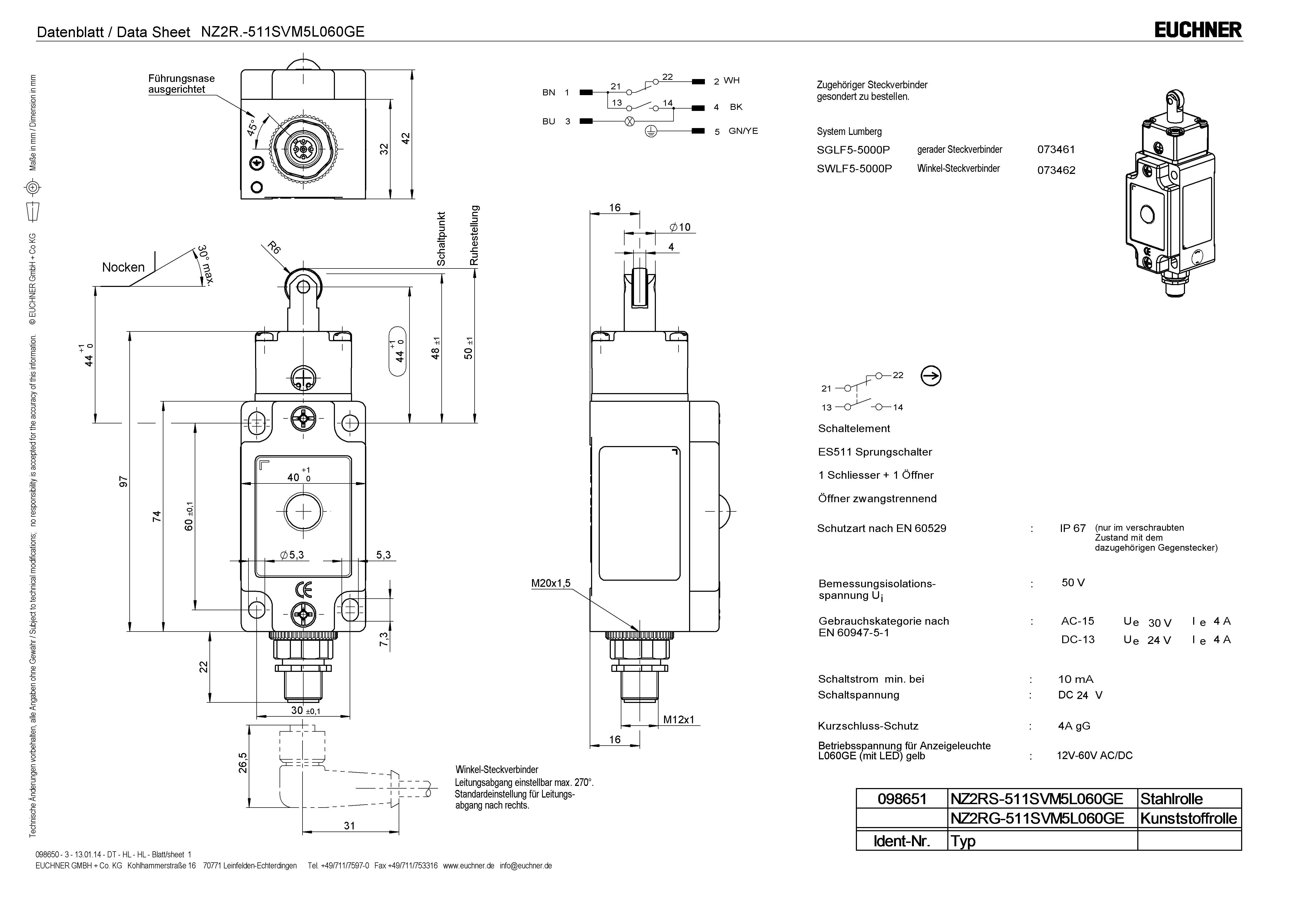

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 511
Esquema de conexão 511
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

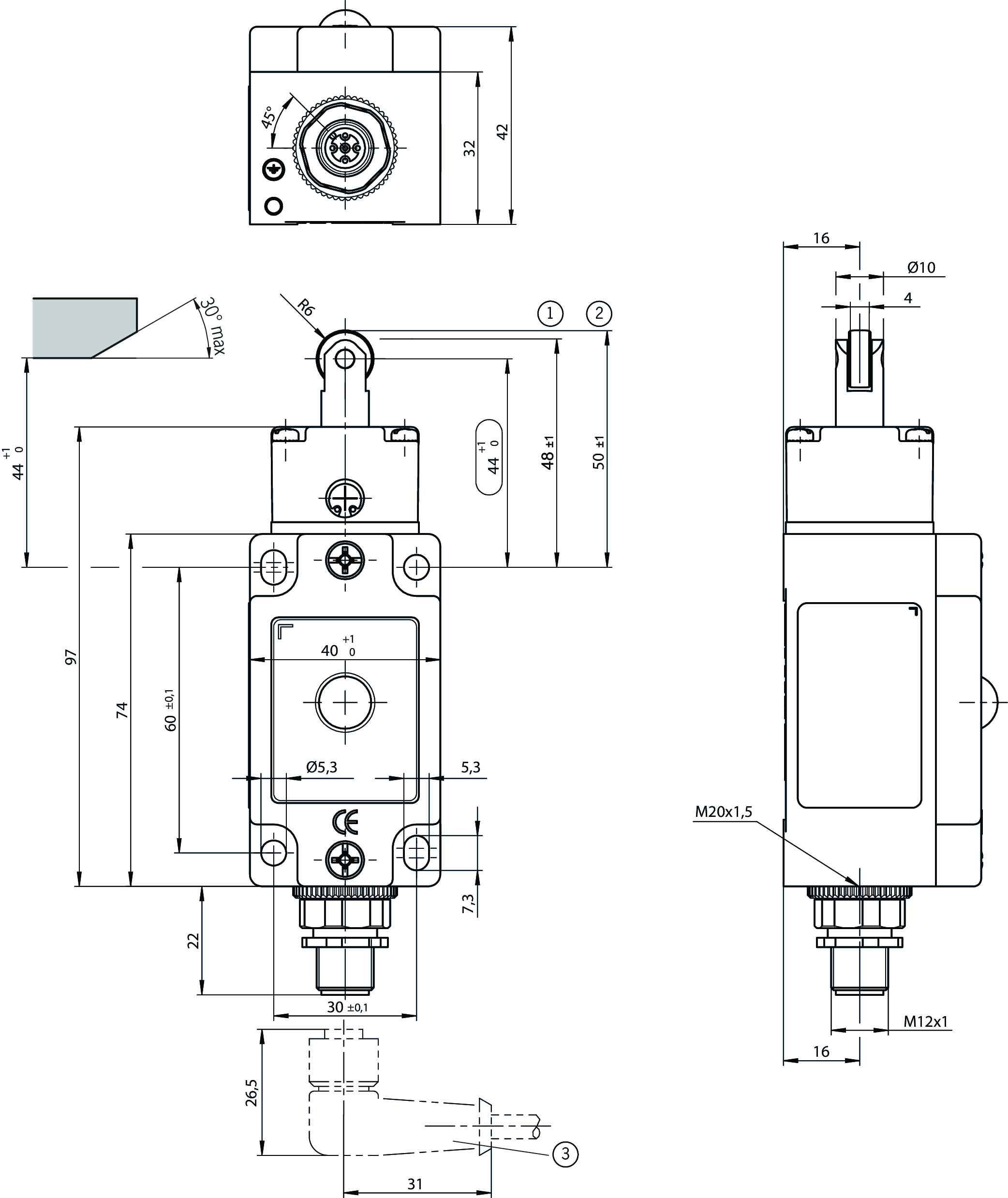

Desenhos dimensionais

Desenhos dimensionais
1Ponto de comutação
2Posição de repouso
3Conector de encaixe angular: Saída do cabo ajustável em no máx. 270°. Ajuste padrão para a saída do cabo para a direita.

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Módulo de indicação
AC/DC 12 ... 60 ... 60 V LED amarelo
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
DC-13 4 A 24 V
AC-15 4 A 30 V
Corrente de comutação
máx. 4 mA
No mín. a CC 24 V 10 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 20 m/min
Tipo de conexão
1 x Conector M12 (5 pinos)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada da posição da porta 1
Elemento de acionamento
Mancal deslizante de metal e de roldana (Rolo de aço d Rolo = 12 mm)
Força de acionamento 15 ... 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Tempo de salto do contato max. 3 ms
Princípio de troca Elemento de comutação rápida (Tempo de fecho<4 Tempo de salto<3)
Schließzeit max. 4 ms
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 098651
Articlename NZ2RS-511SVM5L060GE
Weight 0,367kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
