HomeProdukteChaves de segurança eletromecânicas sem bloqueioN1A / NB01 Chave de fim de curso simples, chave de posição NZ e chave de fim de curso embutida EGZNZ2RS-538SEM4AS1

NZ2RS-538SEM4AS1 (Order nr. 095046)

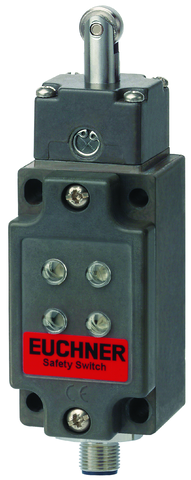

Chave de segurança NZ.RS ASi, êmbolo de rolete, conector de encaixe M12

  • Tucho de rolete, rolete de aço ø 12 mm
  • Conector de encaixe M12, 4 pinos
  • 2 contato normalmente fechado
NZ2RS-538SEM4AS1 (Order nr. 095046)

Description

Sentido de aproximação

Horizontal

Pode ser mudado em etapas de 90°

Entradas da AS-Interface

D0, D1

Contato de abertura forçada 1

D2, D3

Contato de abertura forçada 2

Saídas da AS-Interface

D1

LED vermelho

D2

LED verde

Indicação de LED

O LED Power indica a tensão de serviço no barramento.

O LED Fault indica, se foi identificada uma falha no barramento AS-Interface.

O LED verde e o vermelho podem ser ativados através do barramento pelo comando opcionalmente com o bit D1 e o D2.

Desenho com dimensões
Desenho com dimensões
Diagrama dos contatos do conector
Diagrama dos contatos do conector
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

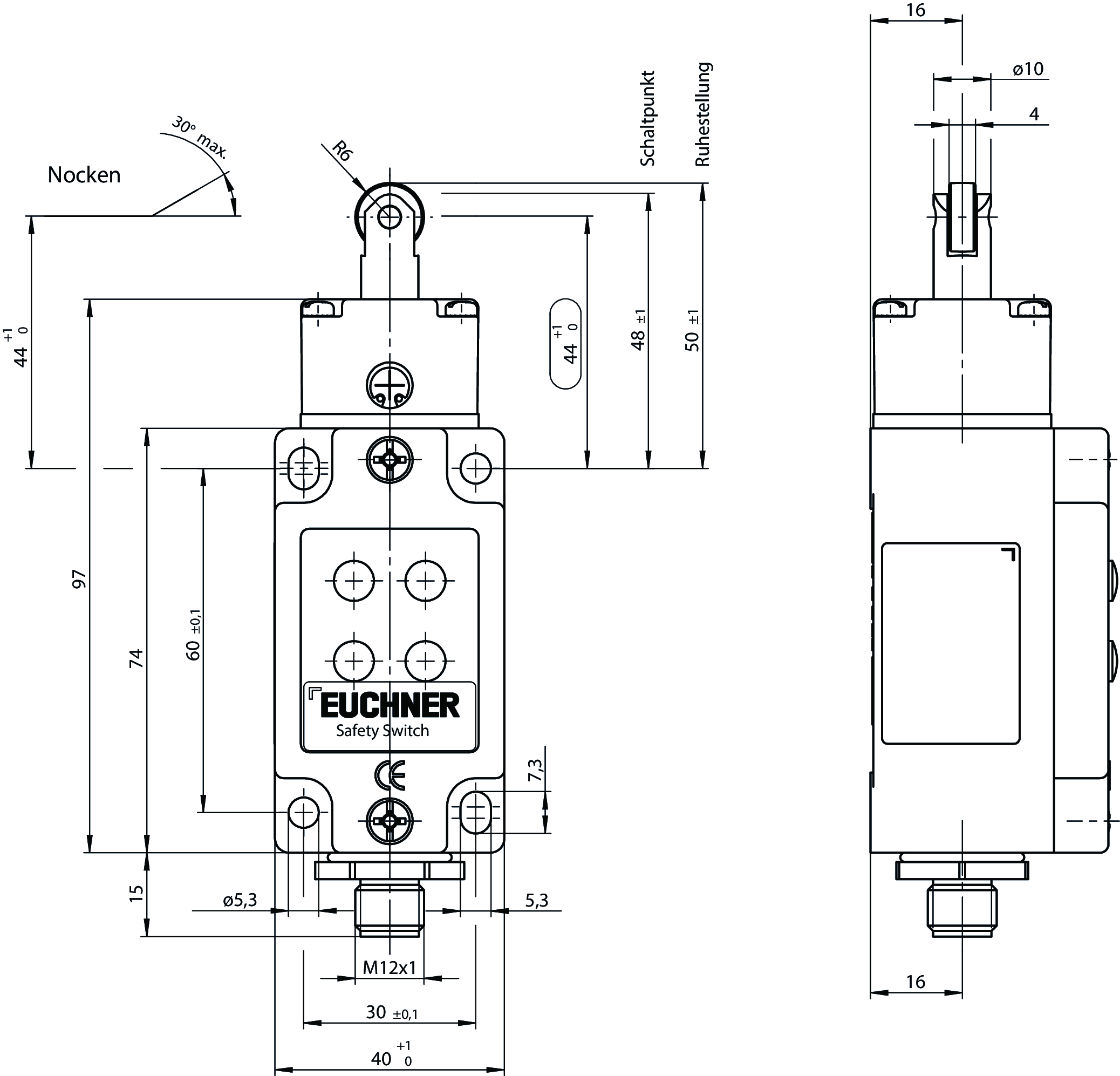

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão
Vista pelo lado de encaixe

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1DGUV_NZ_ET 23025_ET 23026CCC2024010305643584_SafetySwitch NAsi Interface_56201

Valores de conexão elétrica

Corrente de operação ASI max. 45 mA
LED da interface AS
vermelho Falha
verde Potência
Dados ASI para fora D1 = LED vermelho, D2 = LED verde
Dados ASI em D0, D1 = posição da porta (1º contato de abertura forçada), D2,D3 = posição da porta (2º contato de abertura forçada)
Tipo de escravo AS-Interface ID-Code: B, EA-Code: 7
Tensão ASI 22.5 ... 30 ... 31.6 V

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 20 m/min
Tipo de conexão
1 x Conector M12 (4 pinos)
Quantidade de contatos de abertura forçada da posição da porta
Após As-i Safety at Work 2 (D0, D1, D2, D3 / 1 = porta fechada)
Elemento de acionamento
Mancal deslizante de metal e de roldana (Rolo de aço d Rolo = 12 mm)
Força de acionamento 15 ... 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Vida mecânica 30 x 10⁶
Princípio de troca Elemento de comutação lenta
Classe de proteção IP67
Temperatura ambiente -25 ... 70 °C
Material
Contato Liga de prata, flash de ouro
Caixa Metal leve anodizado fundido

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 095046
Articlename NZ2RS-538SEM4AS1
Weight 0,339kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
