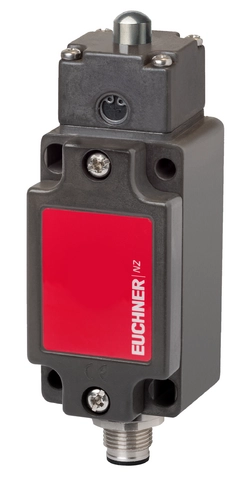

NZ2WO-511SVM5 (Order nr. 089014)

Chave de segurança NZ.WO, êmbolo de cúpula, conector de encaixe M12

  • Atuador tipo cúpula
  • Versão B conforme EN 50041(endurecido)
  • Conector de encaixe M12, 5 pinos
  • 1 contato normalmente fechado
  • 1 Contatos de trabalho
NZ2WO-511SVM5 (Order nr. 089014)

Description

Sentido de aproximação

Horizontal e vertical

Pode ser mudado em etapas de 90°

Elemento de comutação

511

Elemento de comutação rápida 1 contato de abertura forçada + 1 contato de trabalho

Desenho com dimensões
Desenho com dimensões
Esquema de conexão 528H
Esquema de conexão 528H
Diagrama do curso de comutação
Diagrama do curso de comutação
Chave de segurança eletromecânica em utilização

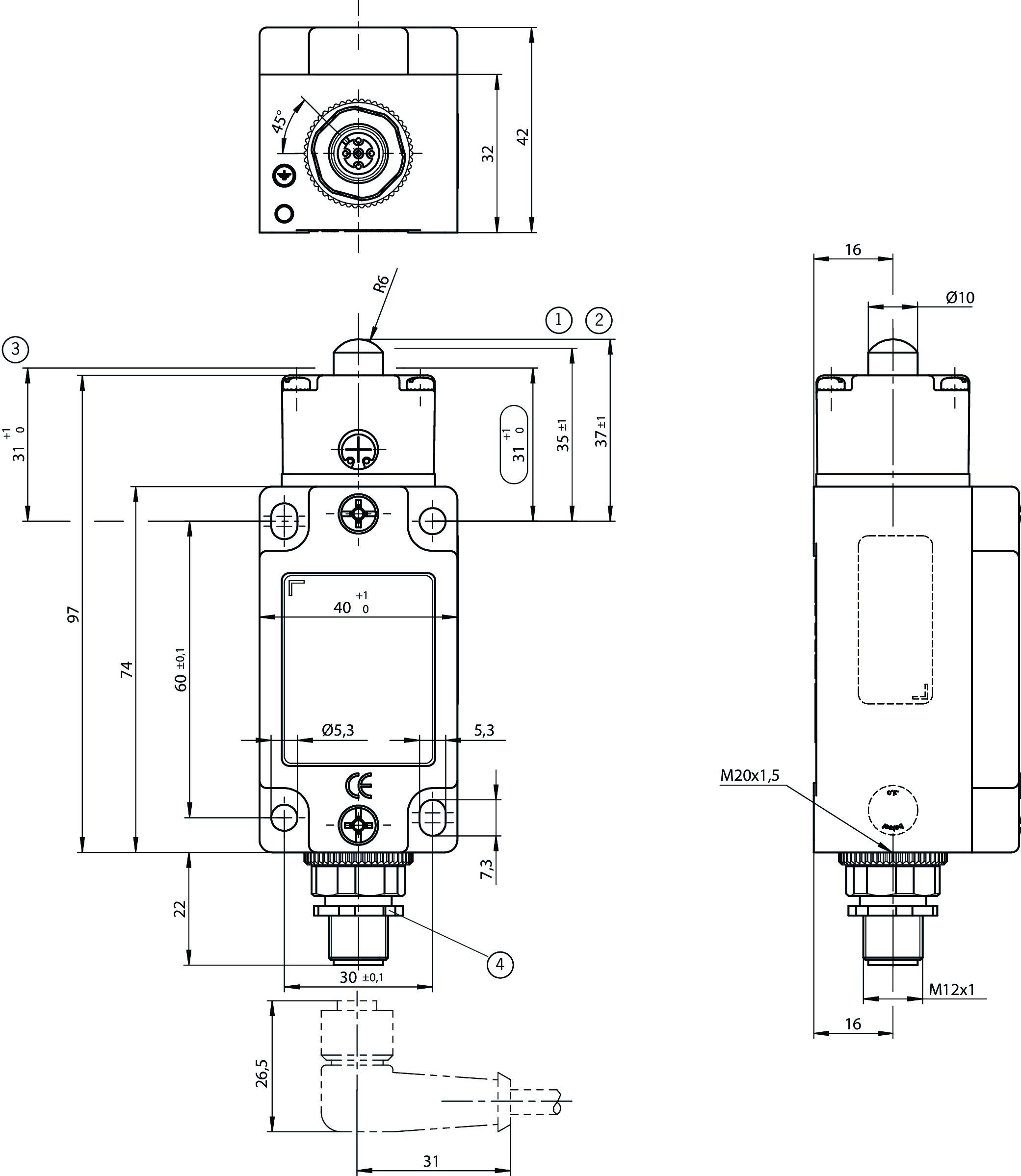

Desenhos dimensionais

Desenhos dimensionais
1Ponto de comutação
2Posição de repouso
3Posição final
4Tomada de pinos ajustável (no máx. 270°)

Exemplos de conexão

Exemplos de conexão

Diagramas de viagem por turnos

Diagramas de viagem por turnos
g_Kontakte_geschlossen_sw.epsContatos fechados
g_Kontakte_offen_sw.epsContatos abertos
g_Kontakte_zwangsgeoeffnet_sw.epsContatos com abertura forçada

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/4

Valores de conexão elétrica

Hedging max. 4 A gG
Tensão nominal de isolamento Ui 50 V
Tensão nominal de impulso Uimp 1.5 kV
Categoria de uso
DC-13 4 A 24 V
AC-15 4 A 30 V
Corrente de comutação
No mín. a CC 24 V 10 mA
Corrente nominal térmica Ith 4 A

Valores mecânicos e ambiente

Anfahrgeschwindigkeit 0.1 ... 10 m/min
Tipo de conexão
1 x Conector M12 (5 pinos)
Quantidade de contatos de trabalho 1
Quantidade de contatos de abertura forçada da posição da porta 1
Elemento de acionamento Atuador tipo cúpula
Força de acionamento 15 ... 30 N
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 80 °C
Vida mecânica 30 x 10⁶
Tempo de salto do contato max. 3 ms
Princípio de troca Elemento de comutação rápida (Tempo de fecho<4 Tempo de salto<3)
Schließzeit max. 4 ms
Classe de proteção IP67
Temperatura ambiente -25 ... 80 °C
Material
Caixa Metal leve anodizado fundido
Contato Liga de prata, flash de ouro

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

B10DDuração de uso
Detecção de posição confiável2x10720 y
Importante! Valores válidos com CC-13 100 mA/24V


Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 089014
Articlename NZ2WO-511SVM5
Weight 0,354kg
Customsclass 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
