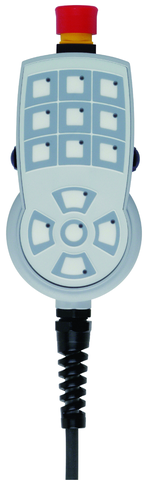

HBA-096692 (Order nr. 096692)

Terminal de comando manual HBA, dispositivo de PARADA DE EMERGÊNCIA, botão de pressão, teclado de membrana, LEDs

  • Teclado de película podendo ser livremente inscrito com a utilização das tiras de inserção
  • Dispositivo de PARADA DE EMERGÊNCIA à prova de violação conforme EN ISO 13850, de dois canais
  • LEDs brancos, cor específica do cliente pela coloração através da película do teclado
  • 2 Botões de pressão com 2 estágios, com 1 contato de trabalho cada, por ex., para a função enable
  • Cabo em espiral podendo ser alongado até 5 m, conector de encaixe de 35 pinos
HBA-096692 (Order nr. 096692)

Description

Notas

  • Consultar o modelo para as tiras de inserção em www.euchner.com (Service)

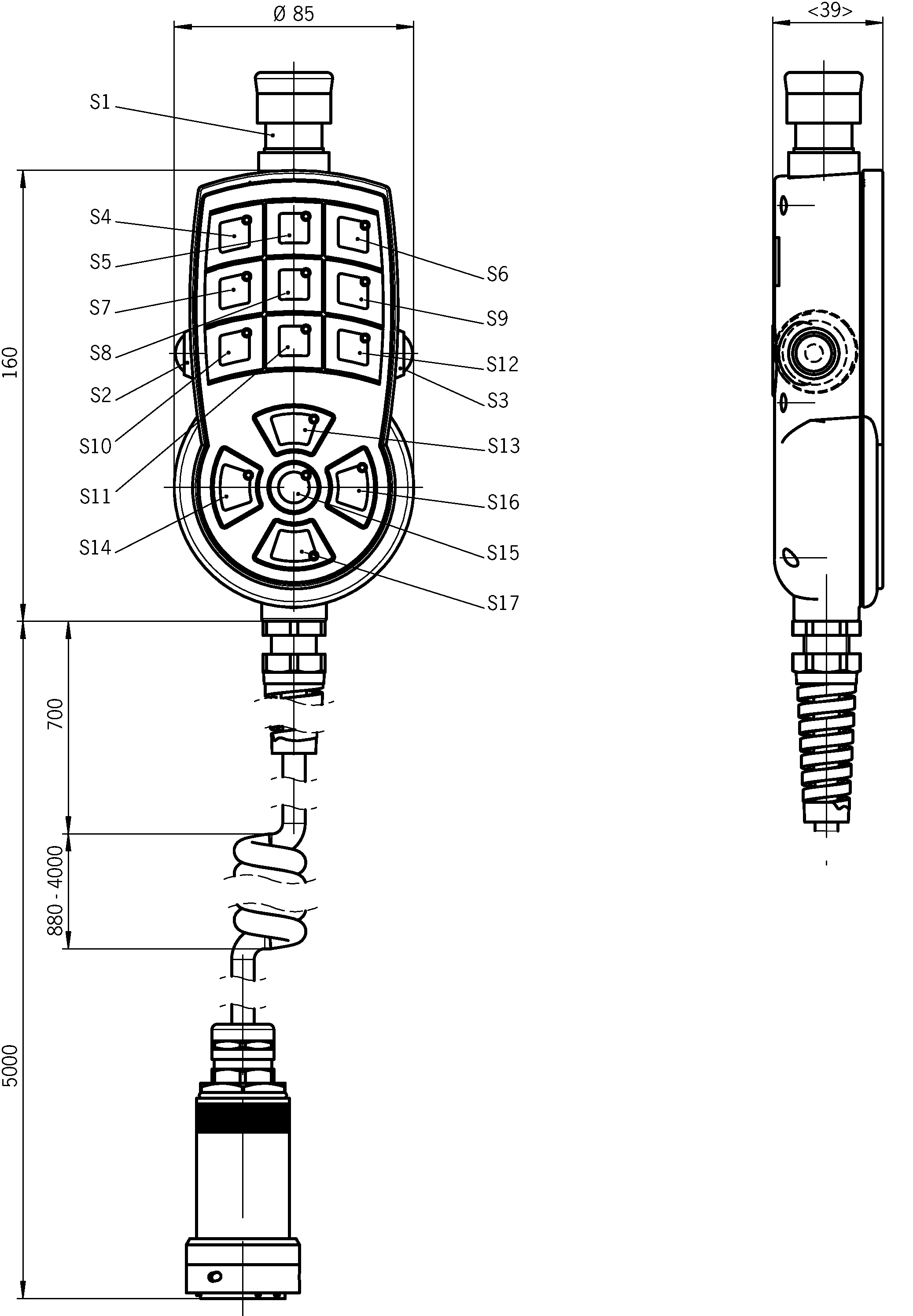

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão
Dispositivos de comando manuais e manivelas em resumo

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_1/2

Elementos de operação e exibição

PosiçãoCorExtrasElemento de comutaçãoVersãoPlaca de inserçãoPlaqueta de inserçãoQuantidadeDesignação 1LED
Consultar o manual técnico--1 contatos de trabalho cadaTecla de pressão2
Consultar o manual técnico--1 contatos de trabalho cadaTeclas de película14
Consultar o manual técnicovermelho-amarelo-2 contato normalmente fechadoParada de emergência1
Consultar o manual técnicoBranco--LED14
Tiras de inserção substituíveis1

Valores de conexão elétrica

Cabo de conexão observação (interno) 35x0,14
Requisitos de proteção CEM
conforme CE EN 61000-6-2, EN 61000-6-4
LED da alimentação de tensão -10% ... 24V ... +10% V DC
Elemento de indicação / comando
Categoria de uso
DC-13 Parada de emergência 24 V CC / 3 A
Capacidade de comutação (VA)
Teclado de película max. 1 VA
Tensão de comutação
Teclas de pressão max. DC 50 V
Teclado de película max. DC 42 V
Teclado de película max. AC 25 V
Teclas de pressão max. AC 32 V
Corrente de comutação
Teclas de pressão max. 100 mA
Teclado de película max. 100 mA

Valores mecânicos e ambiente

Tipo de conexão Conector (35 pinos, versão em metal)
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo
Em espiral 5.00 m (extraído)
Umidade do ar
(Condensação não permitida) max. 80 % rH
Resistência ao choque e a oscilação conforme EN 60068-2-27/-2-6
Classe de proteção
IP65 (Em estado montado)
Conforme Nema 205-12 (Em estado montado)
Temperatura ambiente 0 ... 50 °C
Material Policarbonato

Diversos

Cor
Caixa Cinza RAL 7040
Notas para aprovação UL Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 096692
Articlename HBA-096692
Weight 1,476kg
Customsclass 85371098
ECLASS 27-33-02-02 Mobile Panel (HMI)
