HBA-100186 (Order nr. 100186)

Aparelho de comando manual HBA, chave enable

  • Manivela com 100 impulsos, engate magnético isento de desgaste
  • 1 Chave enable de 3 estágios, para 2 contatos de trabalho
HBA-100186 (Order nr. 100186)

Description

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão
Dispositivos de comando manuais e manivelas em resumo

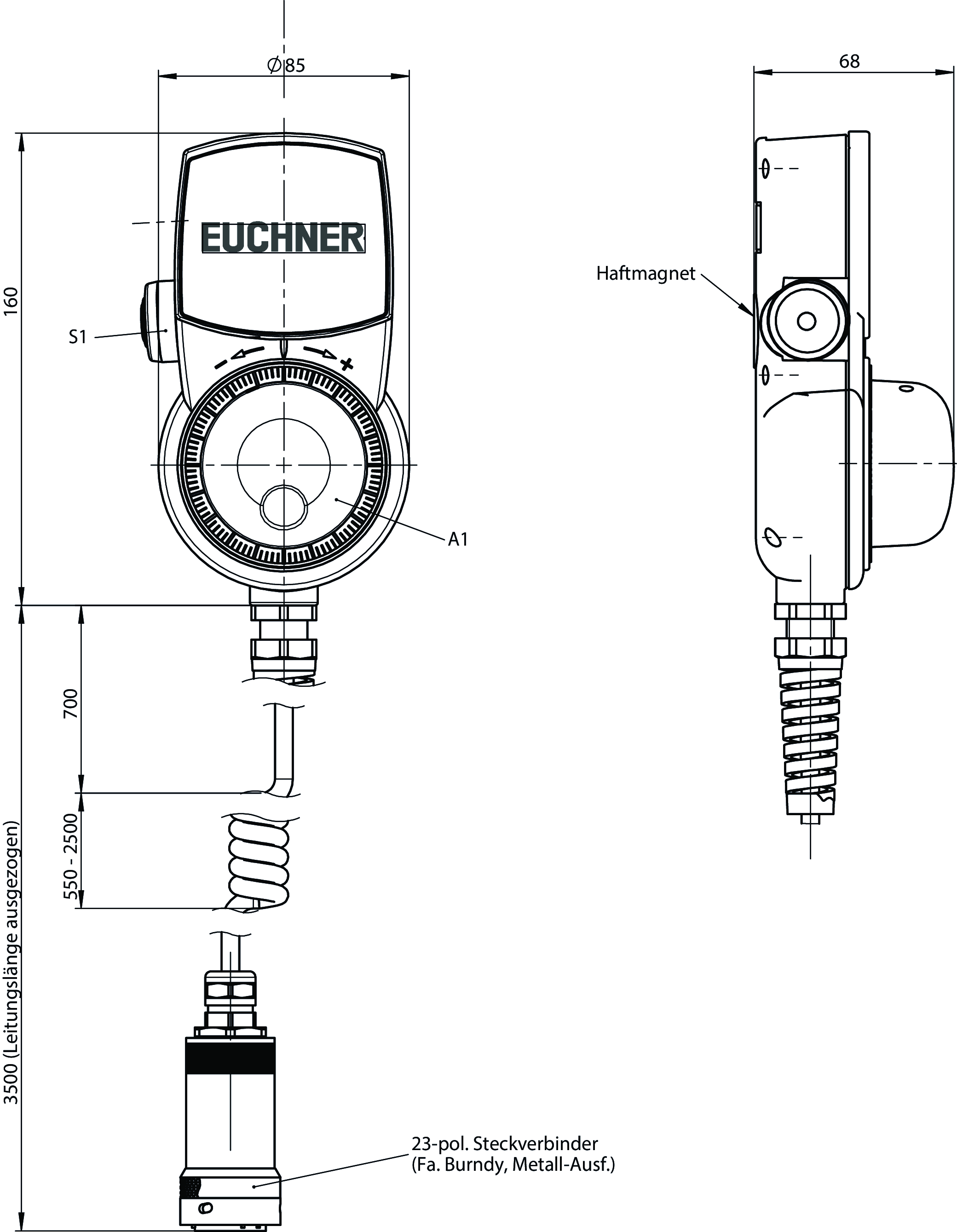

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

c_UL_us_E206093_1/2

Elementos de operação e exibição

PosiçãoCorExtrasVersãoPlaqueta de inserçãoPlaca de inserçãoElemento de comutaçãoQuantidadeDesignação 1LED
Consultar o manual técnicoPreto-Chave enable, 3 estágios2 Contatos de trabalho1
Consultar o manual técnicoRoda de ajuste de plástico preto-Manivela-1

Valores de conexão elétrica

Cabo de conexão observação (interno) 9999x0,14 mm² (blindado)
Requisitos de proteção CEM
conforme CE EN 61000-6-2, EN 61000-6-4
Capacidade de comutação (VA)
Teste max. 10 VA (Teste de notas de rodapé)
Elemento de indicação / comando
Tipo de saída
Manivela RS422
Tensão de operação CC
Manivela 5 V DC -5% ... +5%
Impulsos por rotação
Manivela 2x100
Capacidade de comutação (VA)
Chave enable max. 0.25 VA
Tensão de comutação
Chave enable max. AC/DC 42 V
Corrente de comutação
Chave enable max. 100 mA

Valores mecânicos e ambiente

Tipo de conexão Conector (23 pinos, versão em metal)
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo
Em espiral 3.5 m (extraído)
Umidade do ar
(Condensação não permitida) max. 80 % rH
Resistência ao choque e a oscilação conforme EN 60068-2-27/-2-6
Classe de proteção
Conforme Nema 205-12 (Em estado montado)
IP65 (Em estado montado)
Temperatura ambiente 0 ... 50 °C (Nota de rodapé Temperatura ambiente)
Material Policarbonato
Elemento de indicação / comando
Posições de engate por rotação
Manivela 100 (Engate magnético)

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

null
Categoria Dependendo da ativação externa do bloqueio
Nível de desempenho Dependendo da ativação externa do bloqueio (Os LEDs possuem o mesmo potencial de massa como o solenóide de bloqueio)
PFHD Dependendo da ativação externa do bloqueio (Os LEDs possuem o mesmo potencial de massa como o solenóide de bloqueio)

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoCategoriaDuração de uso
Ativação do bloqueioDependendo da ativação externa do bloqueio20 y


Diversos

Cor
Caixa Cinza RAL 7040
Notas para aprovação UL Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 100186
Articlename HBA-100186
Weight 1,015kg
Customsclass 85371098
ECLASS 27-33-02-02 Mobile Panel (HMI)
