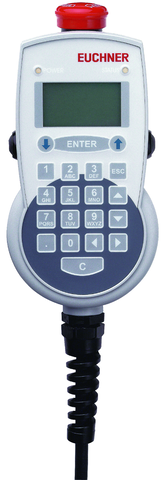

Aparelho de comando manual HBAS, dispositivo de PARADA DE EMERGÊNCIA, chave enable, botão de pressão, teclado de película, gerador de impulsos programável, display LCD
- Gerador de impulsos programável
- Dispositivo de PARADA DE EMERGÊNCIA à prova de violação conforme EN ISO 13850, de dois canais
- Teclado de película com 20 teclas e 2 LEDs
- Display LCD com iluminação de fundo de LED, comutável para 4 linhas/8 colunas ou 8 linhas/16 colunas
- Interface RS422, protocolo 3964R
- 2 Botões de pressão com 2 estágios, com 1 contato de trabalho cada, por ex., para a função enable
- Cabo de conexão reto, comprimento de 10 m
Description
Notas
- Módulo ActiveX disponível para a conexão ao aplicativo do usuário (nos programas de usuário compatíveis com o ActiveX no MS Windows®)
Desenhos dimensionais
Exemplos de conexão
Technical data
Aprovações
Elementos de operação e exibição
| Posição | Cor | Extras | Placa de inserção | Elemento de comutação | Versão | Plaqueta de inserção | Quantidade | Designação 1 | LED |
|---|---|---|---|---|---|---|---|---|---|
| - | - | - | - | Gerador de impulsos | 1 | ||||
| - | - | - | - | Display | 1 | ||||
| Consultar o manual técnico | Vermelho-preto com escudo amarelo | - | 2 contato normalmente fechado | Parada de emergência | 1 | ||||
| Consultar o manual técnico | - | - | - | Teclas de película | 20 | ||||
| Consultar o manual técnico | - | - | 1 contatos de trabalho cada | Tecla de pressão | 2 | ||||
| Consultar o manual técnico | - | - | - | LED | 2 |
Valores de conexão elétrica
| Cabo de conexão observação (interno) | 23x0,14mm² |
| Tipo de saída | |
| Gerador de impulsos | RS422 |
| Tensão de operação CC | 24 V DC -20% ... +20% |
| Categoria de uso | |
| DC-13 Parada de emergência | 30 V / 3 A |
| Tensão de comutação | |
| Tecla de pressão | max. DC 50 V |
| Tecla de pressão | max. AC32 V |
| Corrente de comutação | |
| Tecla de pressão | max. 100 mA |
| Consumo de corrente | max. 100 mA (Sem LEDs ligados) |
Valores mecânicos e ambiente
| Tipo de conexão | Conector (19 pinos, versão em metal) |
| Temperatura de armazenamento | -25 ... 70 °C |
| Comprimento do cabo | |
| reto | 10 m |
| Umidade do ar | |
| Condensação não permitida | max. 80 % rH |
| Resistência ao choque e a oscilação | conforme EN 60068-2-27/-2-6 |
| Classe de proteção | |
| IP65 (Em estado montado) | |
| conforme NEMA | 250-12 (Em estado montado) |
| Temperatura ambiente | 0 ... 50 °C |
| Material | Policarbonato |
Diversos
| Cor | |
| Caixa | Cinza RAL 7040 |
| Notas para aprovação UL | Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares |
| Recurso adicional | |
| Gerador de impulsos | (Consultar o manual) |
| Transdutor acústico | (Consultar o manual) |
| Atualização do firmware | (Consultar o manual) |
Interface
| Protocolo de dados | 3964R, 8 bits de dados, paridade par |
| Taxa de dados | 9.6 ... 19.2 kbit/s (Ajuste automático durante a inicialização) |
| Interface de dados | RS422 |
Accessories
Downloads
Einzeldokumente
Sonstige Dokumente
Orderdata
| Ordernumber | 099105 |
| Articlename | HBAS-099105 |
| Weight | 1,559kg |
| Customsclass | 85371098 |
| ECLASS | 27-33-02-02 Mobile Panel (HMI) |
