HWB100T100G05/V5 (Order nr. 072974)

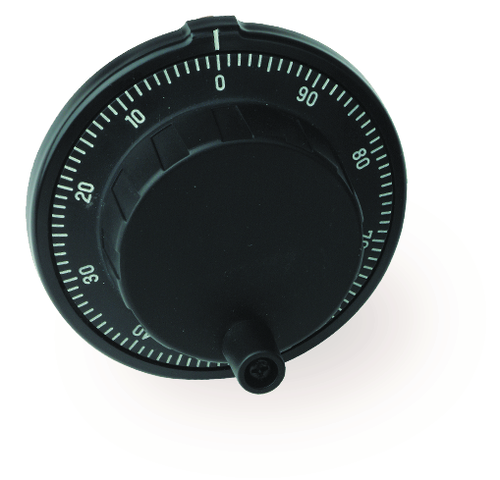

Manivela HWB

  • 100 posições de engate por rotação
  • Engate mecânico
  • 100 Impulsos por rotação
  • Fixação em 3 pontos
HWB100T100G05/V5 (Order nr. 072974)

Description

Notas

  • Saída G05 adequada para os comandos Fanuc
  • Unidade de embalagem com 5 unidades

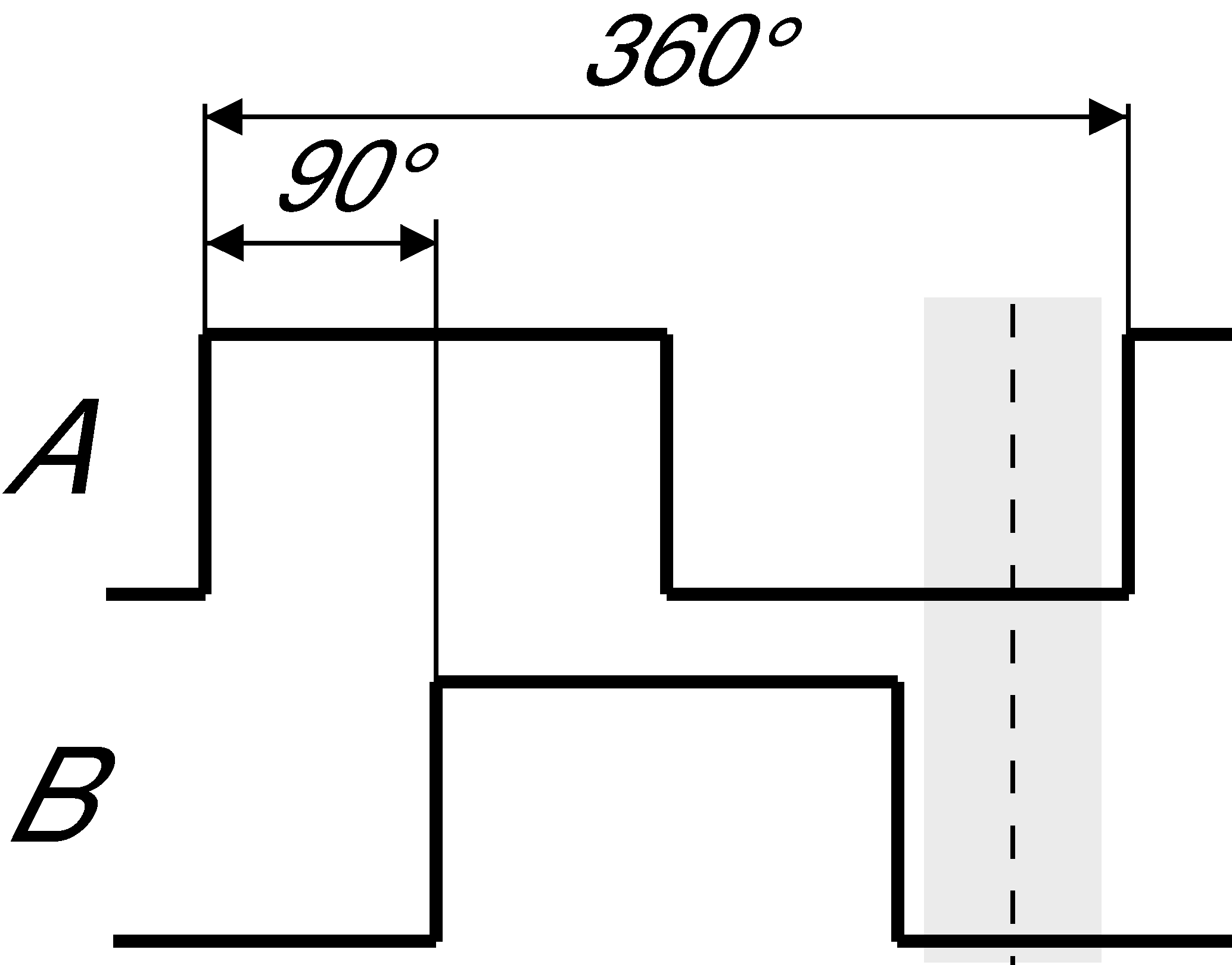

Diagrama de temporização digital
Diagrama de temporização digital

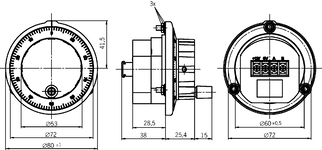

Desenho com dimensões
Desenho com dimensões
Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão
Dispositivos de comando manuais e manivelas em resumo

Desenhos funcionais

Desenhos funcionais

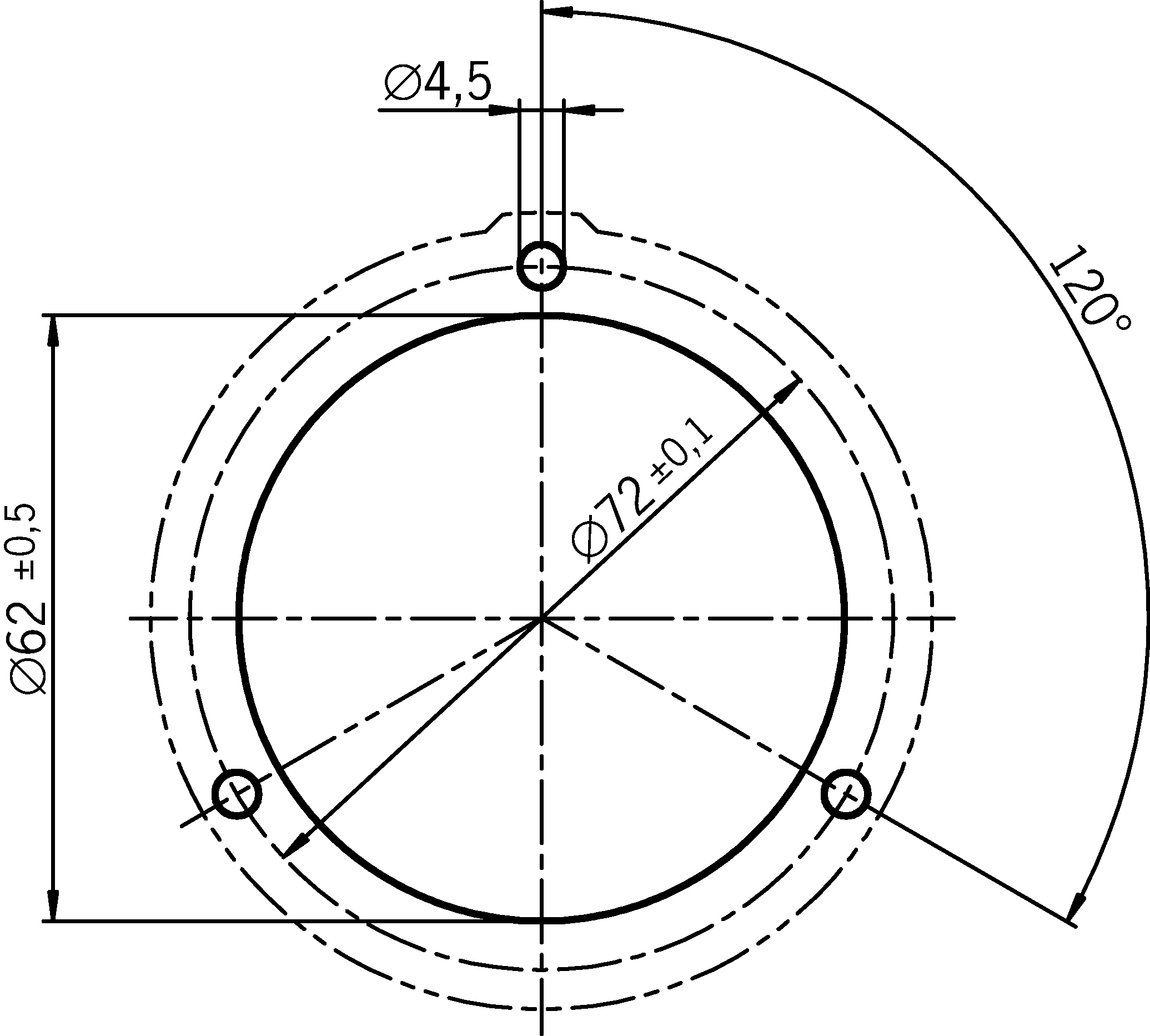

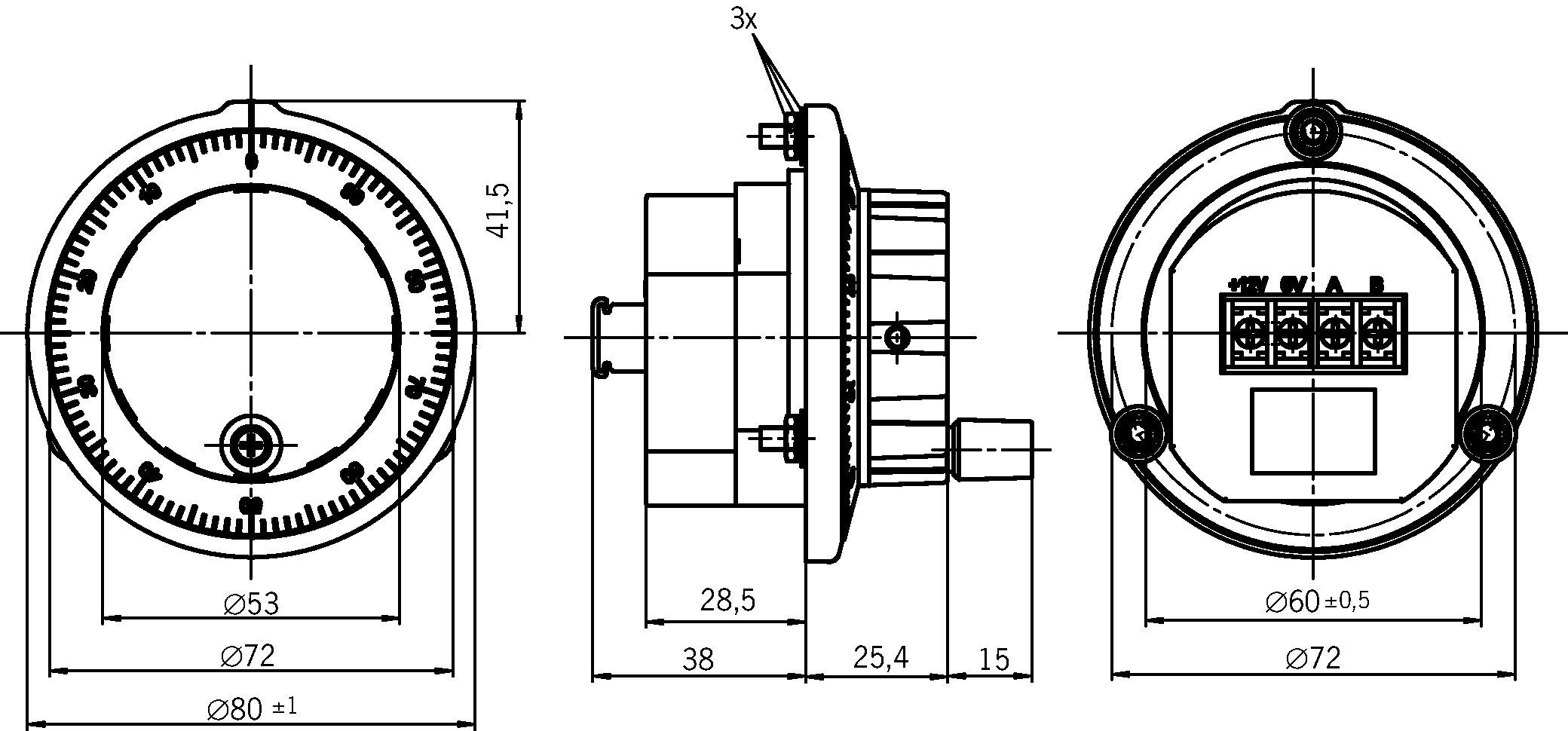

Desenhos dimensionais

Desenhos dimensionais

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00972/20

Valores de conexão elétrica

Tipo de saída Push-pull
Tensão de saída
HIGH(1) min. 4.0 V DC com 20 mA
LOW(0) max. 0.5 V DC com 20 mA
Tensão de operação CC 5 V DC -10% ... +10%
Impulsos por rotação 2x100
Consumo de corrente
sem carga max. 80 mA

Valores mecânicos e ambiente

Tipo de conexão Bornes roscados de 4 pinos
Temperatura de armazenamento -25 ... 70 °C
Umidade do ar
(Condensação não permitida) 80 % rH
Vida mecânica 1 x 10⁶
Posições de engate por rotação 100
Classe de proteção
conforme NEMA 250-12 (Em estado montado)
IP65 (Em estado montado)
Temperatura ambiente 0 ... 50 °C
Material metal

Diversos

Engate mecânico
Recurso adicional
Espessura do painel de comutação máx. 3 mm

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 072974
Articlename HWB100T100G05/V5
Weight 0,872kg
Customsclass 85365019000
ECLASS 27-24-23-07 Command-, control-, signal appliance
