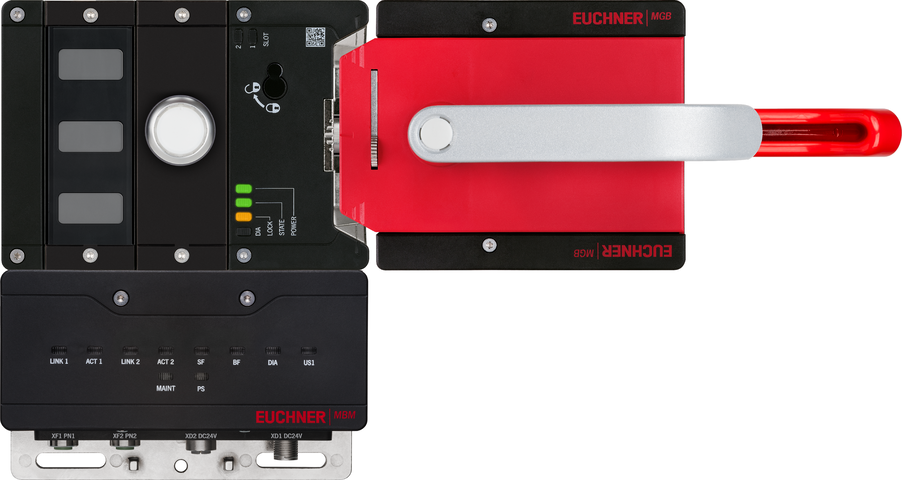

MGB2-L1HEB-PN-M-S2-MA-R-174586 (Order nr. 174586)

Conjunto completo MGB2-L1...-PN (1 botão de confirmação, plaquetas de inserção, princípio de circuito fechado, batente direito da porta)

Bloqueio com monitoração de bloqueio
1 Botão de confirmação branco iluminado no centro
3 Placas embutidas
Conexão através do conector de encaixe M12 codificado em D
Switch integrado
Batente da porta comutável, ajuste de fábrica: à direita
Com destravamento de fuga
Multicode

MGB2-L1HEB-PN-M-S2-MA-R-174586 (Order nr. 174586)

Description

Tipo de bloqueio

MGB2-L1...

Bloqueio por força de mola. Destravamento pela aplicação da tensão nos solenóides de bloqueio. (Princípio da corrente de repouso)

Conexão PROFINET

Conector de encaixe M12 codificado em D (conector M12 codificado em L e conector M12 codificado em D) conforme IEC 61076-2-101

Switch IRT integrado

Estrutura de rede em forma de linha devido ao Switch ITR integrado (suporta MRP).

Placas de inserção

As inscrições adequadas podem ser criadas automaticamente por meio das placas de inserção anexas. (3 unidades sem inscrição)

Destravamento de fuga

Serve, no caso de perigo, para destravar o bloqueio sem meios auxiliares. A maçaneta interna da porta possibilita a fuga a partir da área de perigo.

Posição de montagem	qualquer
Temperatura de armazenamento	-30 ... 70 °C
Vida mecânica	1 x 10⁶
Temperatura ambiente	-30 ... 55 °C
Material
Caixa	Fundição sob pressão de zinco / aço inoxidável revestido a pó

Posição de montagem	Batente da porta DIN direito
Temperatura de armazenamento	-30 ... 70 °C
Classe de proteção	IP65
Temperatura ambiente	-30 ... 55 °C
Material
Caixa	Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado, aço inoxidável

Recurso adicional
	Com adaptador de bloqueio automático
	Pode ser trancado pelo destravamento de fuga

Cabo de conexão observação (interno)
MLI	5 pinos, M12x1
Tensão nominal de isolamento U_i	75 V
Tensão nominal de impulso U_imp	0.5 kV
Requisitos de proteção CEM	Diretiva CEM 2014/30/UE
Corrente de alimentação máxima no bloco de terminais
XD1, XD2	max. 12000 mA (com temperaturas de<40°C, o consumo de corrente máx. de 16A é possível)
Classe de proteção	III
Consumo de corrente
Módulo da rede	max. 200 mA
Módulo de barramento incluindo todos os módulos/submódulos conectados	max. 3200 mA (com temperaturas de<40°C, o consumo de corrente máx. de 4A é possível)
Grau de contaminação (externo, conforme EN 60947-1)	3
	Alimentação de tensão XD1, XD2
Hedging
externo	min. 1 A lento
Tensão de operação CC
L1	24 V DC -15% ... +20% ((protegido contra polaridade reversa, regulado, angularidade restante<5%, PELV))
Tensão auxiliar CC
L2	24 V DC -15% ... +20% (A tensão auxiliar não é necessária para o sistema MGB)

Tipo de conexão
Conforme IEC 61076-2-101, cabo I/O Profinet, cat. mín. 5e	M12 codificado em D, blindado (XF2 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
	M12 codificado em L Power (XD1 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
	M12 codificado em L Power (XD2 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Conforme IEC 61076-2-101, cabo I/O Profinet, cat. mín. 5e	M12 codificado em D, blindado (XF1 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Posição de montagem	qualquer
Temperatura de armazenamento	-25 ... 70 °C
Resistência ao choque e a oscilação	de acordo com EN IEC 60947-5-3
Classe de proteção	IP65 (Em estado fechado, com cabos de conexão e submódulos montados corretamente.)
Temperatura ambiente
com U_B = 24V CC	-25 ... 55 °C
Material
Caixa	Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado
	ML1C / ML2C
Tipo de conexão	Terminal roscado
Tipo de conexão	Conector de pinos
Especificação do tipo construtivo	M12 EN 61076-2-101 / codificado em A
Quantidade de pinos	5
Ciclos de encaixe	100
	ML1D
Tipo de conexão	Conexão de encaixe (não bloqueada)
Tipo de conexão	Conector de pinos
Quantidade de pinos	5
Ciclos de encaixe	100

Protocolo de dados do barramento	Profinet (IEC 61158 type 10)
Protocolo de dados de segurança	Profisafe (IEC 61784-3-3)
Interface de dados
Ethernet

Posição	Cor	Extras	Versão	Elemento de comutação	Placa de inserção	Plaqueta de inserção	Quantidade	Designação 1	LED
1			Posição para a placa de inserção
2			Posição para a placa de inserção
3			Posição para a placa de inserção

Cabo de conexão observação (interno)
MLI	5 pinos, M12x1
Tensão nominal	36 V
Tensão nominal	30 V
Corrente nominal
a 40 °C	4 A
Grau de contaminação conforme EN 60664-1	3

Frequência de comutação	0.25 Hz
Temperatura de armazenamento	-30 ... 70 °C
Vida mecânica
Total	1 x 10⁶
No caso de utilização como batente da porta e 1 Joule de energia de impacto	0.2 x 10⁶
No caso de utilização como batente da porta e 2 Joule de energia de impacto	0.1 x 10⁶
Tempo de resposta	Consultar o manual de instruções do módulo de barramento MBM-...
Resistência ao choque e a oscilação	de acordo com EN IEC 60947-5-3
Classe de proteção	IP65 (Em estado fechado, com cabos de conexão e submódulos montados corretamente.)
Temperatura ambiente
com U_B = 24V CC	-30 ... 55 °C
Material
Caixa	Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado
Força de bloqueio F_Zh	2000 N
Princípio de bloqueio	Princípio da corrente de repouso

	PL	SIL máximo	PFH_D	Categoria	Duração de uso
Ativação do bloqueio	PL e	3	2.62x10^-9	4	20 y
Monitorar a posição do dispositivo de proteção	PL e	3	2.62x10^-9	4	20 y
Monitoração do bloqueio	PL e	3	2.62x10^-9	4	20 y
Análise de sinais de segurança	PL e	3	2.62x10^-9	4	20 y
Análise de sinais de segurança	Aplica-se a todas as funções de segurança contidas nos submódulos, como parada de emergência, chave enable, etc.

Submodulbreite	1
Software ID (SW-ID)	9000025

Cor	Preto
Recurso adicional
	Incl. Parafusos de fixação
	Incluindo a vedação

Ordernumber	174586
Articlename	MGB2-L1HEB-PN-M-S2-MA-R-174586
Weight	4,79kg
Customsclass	85371098
ECLASS	27-27-24-05 Safety-related transponder switch with guardlocking

Consumo de corrente	max. 12 mA
	Elementos de comando e indicação
Capacidade de comutação	max. 0.25 W
Tensão de comutação	24 V
Corrente de comutação	5 ... 10 mA
LED da alimentação de tensão	24 V DC

MGB2-L1HEB-PN-M-S2-MA-R-174586 (Order nr. 174586)

Conjunto completo MGB2-L1...-PN (1 botão de confirmação, plaquetas de inserção, princípio de circuito fechado, batente direito da porta)

Description

Tipo de bloqueio

Conexão PROFINET

Switch IRT integrado

Placas de inserção

Destravamento de fuga

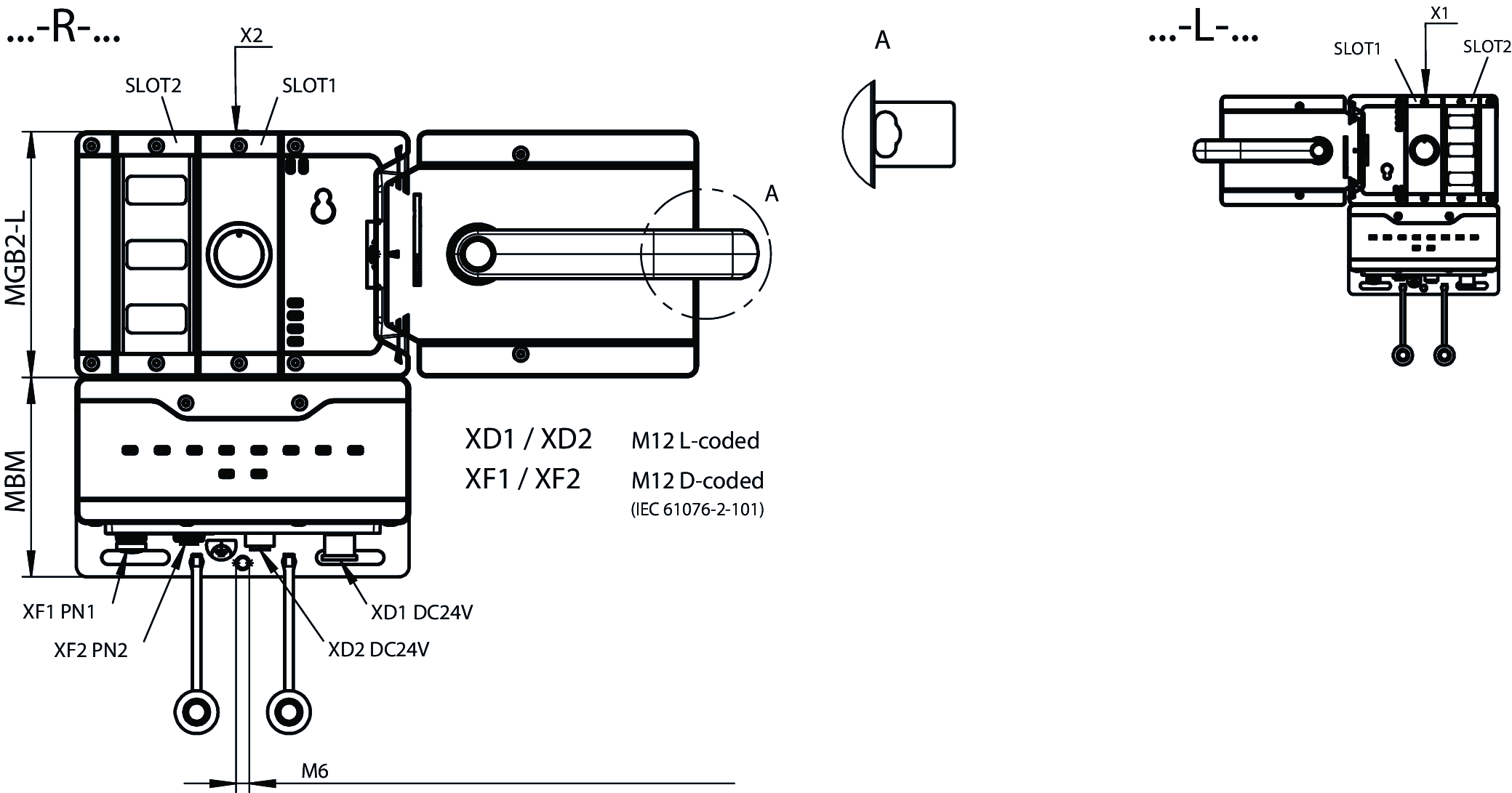

Desenhos dimensionais
