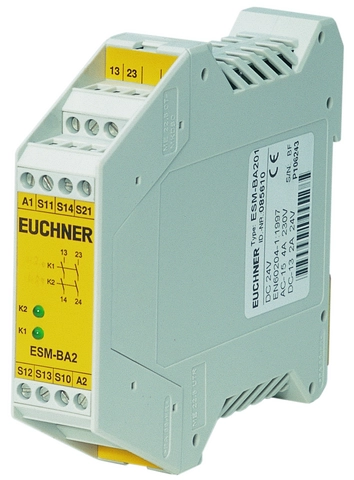

ESM-BA201 (Order nr. 085610)

Aparelho básico ESM-BA2.., 2 contatos de segurança, cat. 4

  • ESM-BA.. Utilização até a categoria 4 conforme EN ISO 13849-1
  • Indicações de estado de LED
  • Ativação de 1 canal ou 2 canais
  • 2 Contatos de segurança redundantes
  • Monitoração de curto-circuito e de ligação à terra/massa
ESM-BA201 (Order nr. 085610)

Description

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Possibilidades de conexão

Respectivamente através de um cabeamento apropriado pode ser selecionadas as seguintes funções:

  • Ativação do relé através da partida automática ou de uma tecla de partida.
  • Monitoração dos relés ou contatores posteriores.
  • Monitoração simultânea, para monitorar os componentes de segurança em tempo.
  • Ativação do relé por meio de uma tecla de partida monitorada.
  • Monitoração de curto-circuito, para identificar os curto-circuitos entre os cabos de conexão e eventualmente, desligar as saídas ou impedir a ativação do relé.
  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.

Terminais de conexão

Opcionalmente os aparelhos ESM-BA... também podem ser adquiridos na versão com terminais de conexão encaixáveis.

Desenho com dimensões
Desenho com dimensões

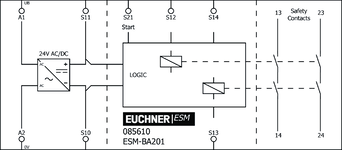

Esquema de conexão
Esquema de conexão

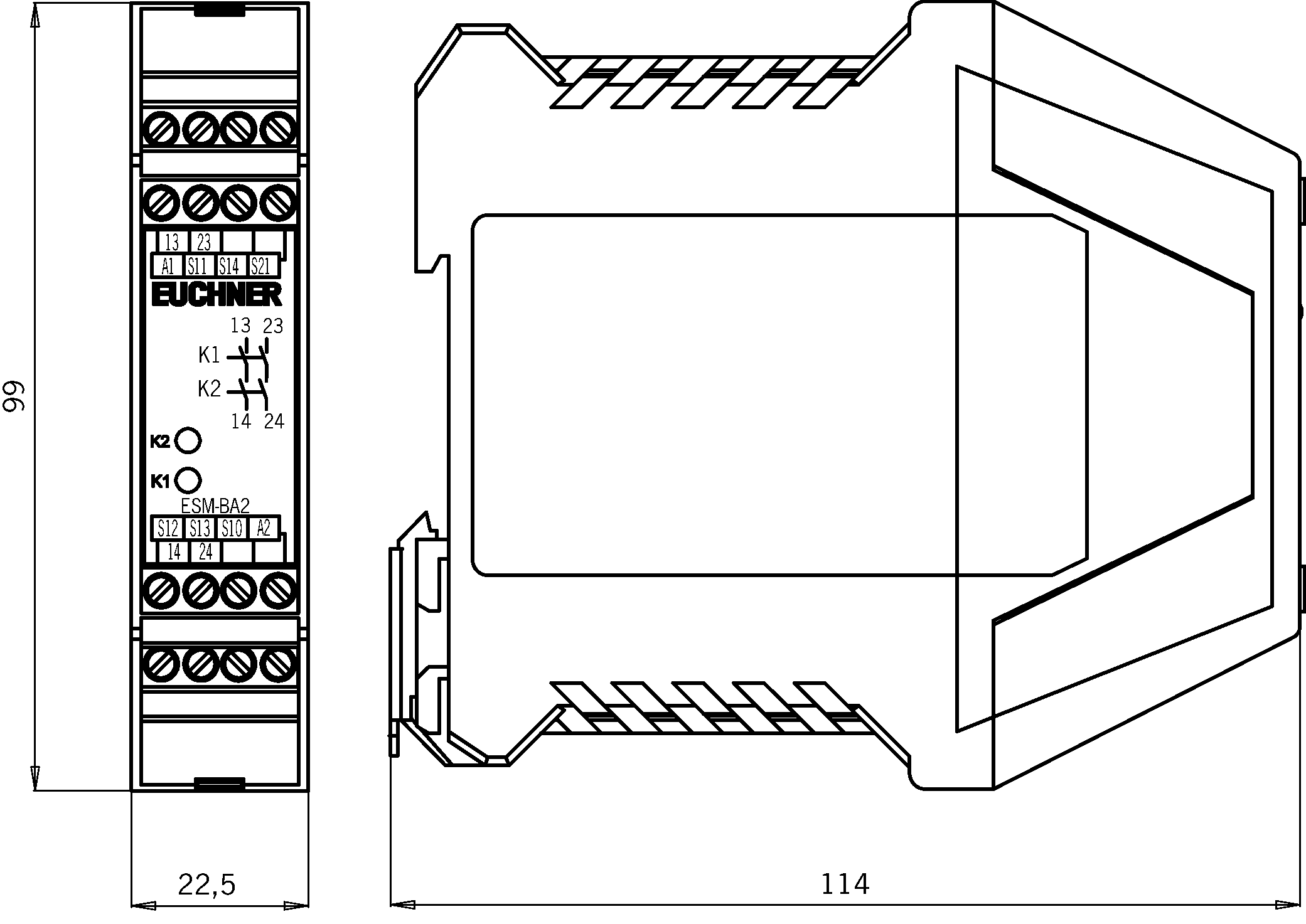

Desenhos dimensionais

Desenhos dimensionais
ESM-BA2...

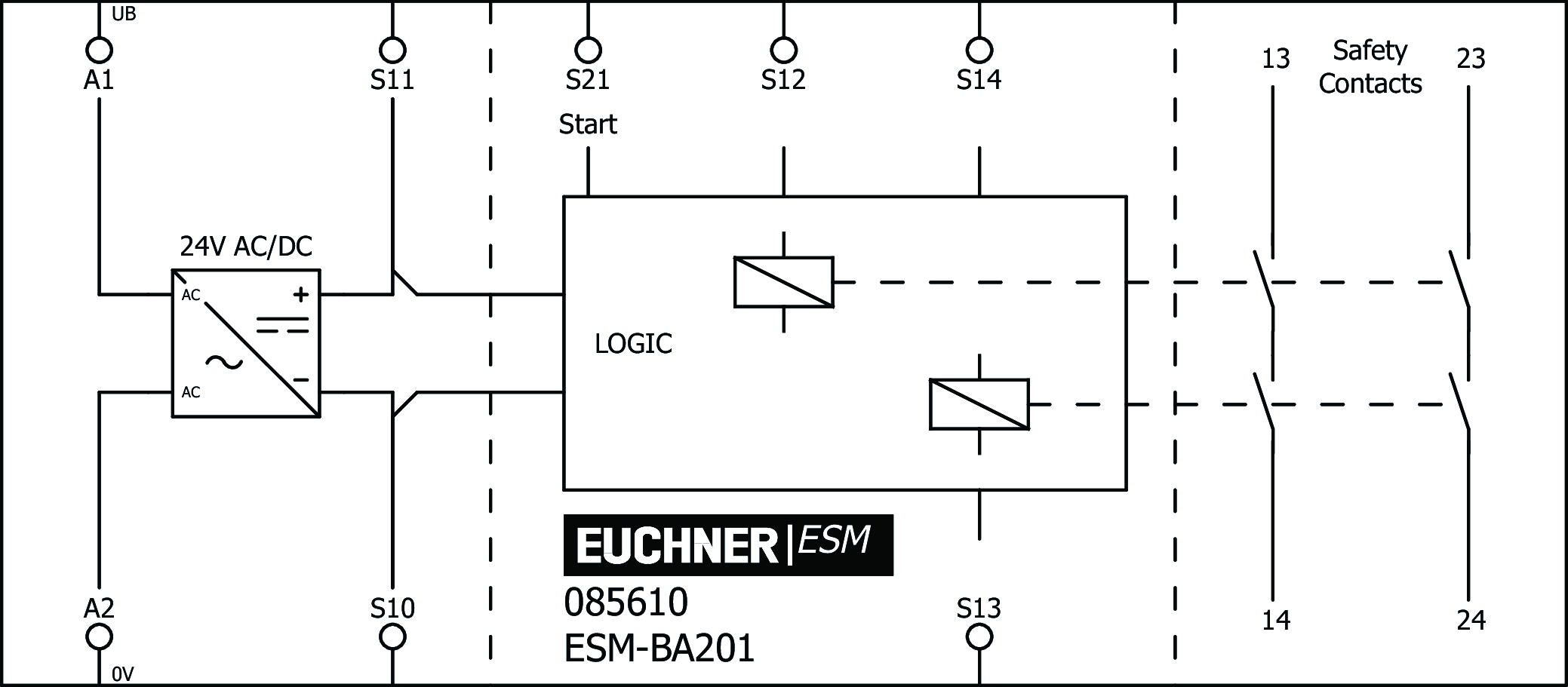

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Elementos de operação e exibição

Visor LED 2 Indicações de estado (verde) dos relés K1 e K2

Valores de conexão elétrica

Cabo de conexão
com 24 V CC 1.5 W
Seção transversal da conexão 0.14 ... 2.5 mm² (Terminais de conexão (dimensão))
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 4 kV
Tensão operacional
CA/CC 24 V -10% ... +10% (Todas as conexões devem ser isoladas da rede, ou pelos transformadores de segurança conforme EN 61558-2-6 com limitação da tensão de saída no caso de falha, ou pelas medidas similares de isolamento.)
Tensão de teste
Comando /contatos 2.5 kV
Tensão de controle
em S11 18.6 ... 26 V
Corrente de comando
S11...S14 40 mA
Proteção contra polaridade reversa
Com a versão UB =24 V CC Sim
Grau de contaminação (externo, conforme EN 60947-1) 2

Valores mecânicos e ambiente

Tipo de conexão Terminais de conexão
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo de comando
com seção transversal do cabo de 0,75 mm2 1000 m
Vida mecânica
ciclos 10 x 10⁶
Tipo de montagem Trilho de suporte TH 35 (EN IEC 60715)
Classe de proteção IP20
Temperatura ambiente
com UB = 24V CA -15 ... 40 °C (+60°C com 24 V CC e com 20% de sub tensão Tmáx: 50 °C)
Material
Contato AgSnO2
Caixa Poliamida PA6.6

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Número de ciclos de comutação
≤ 0,1 A a 24 V CC max. 400000 1/y
≤ 3 A a 24 V CC max. 22500 1/y
≤ 1 A a 24 V CC max. 100000 1/y
Duração de uso 20 y (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
Categoria 4 (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
Nível de desempenho PL e (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
PFHD 1,2 x 10-8 (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)

Diversos

Normas cumpridas EN ISO 13849-1: 2015; EN 62061: 2005 + AC: 2010 + A1: 2013 + A2: 2015; EN 50581: 2012 (RoHS)

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 085610
Articlename ESM-BA201
Weight 0,202kg
Customsclass 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
