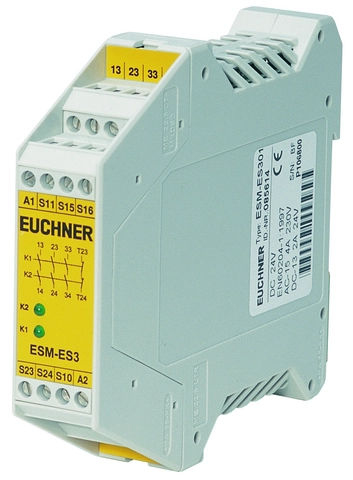

ESM-ES301P (Order nr. 090057)

Extensão do contato ESM-ES.., 3 contatos de segurança, 1 contato auxiliar, cat. 4

  • Utilização até a categoria 4 conforme EN ISO 13849-1
  • Indicações de estado de LED
  • Ativação pelos aparelhos básicos de segurança
  • 3 Contatos de segurança redundantes
  • 1 Contato auxiliar (contato de monitoração)
  • Monitoração da ligação à terra/massa selecionável
  • Terminais de conexão encaixáveis
ESM-ES301P (Order nr. 090057)

Description

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Conexão

Respectivamente através de um cabeamento apropriado pode ser selecionada a seguinte função:

  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.
Desenho com dimensões
Desenho com dimensões

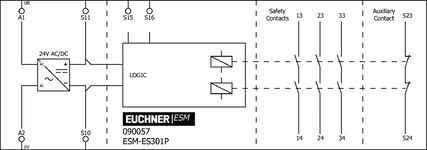

Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

c_UL_us_E155795_4/1CCC2024010305659956_ESMTÜV-R_ESM-ES3_968/EZ 397.03/25

Elementos de operação e exibição

Visor LED 2 Indicações de estado (verde) dos relés K1 e K2

Valores de conexão elétrica

Cabo de conexão
com 24 V CC 1.2 W
Seção transversal da conexão 0.14 ... 2.5 mm² (Terminais de conexão (dimensão))
Tensão nominal de isolamento Ui 250 V
Tensão nominal de impulso Uimp 4 kV
Tensão operacional
CA/CC 24 V -10% ... +10% (Todas as conexões devem ser isoladas da rede, ou pelos transformadores de segurança conforme EN 61558-2-6 com limitação da tensão de saída no caso de falha, ou pelas medidas similares de isolamento.)
Tensão de teste
Comando /contatos 2.5 kV
Tensão de controle
em S11
Corrente de comando
S11...S14 40 mA
Categoria de sobretensão conforme IEC EN 60664-1 3
Proteção contra polaridade reversa
Com a versão UB =24 V CC
Grau de contaminação (externo, conforme EN 60947-1) 2

Valores mecânicos e ambiente

Tipo de conexão Terminais de conexão encaixáveis
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo de comando
com seção transversal do cabo de 0,75 mm2 1000 m
Vida mecânica
ciclos 10 x 10⁶
Tipo de montagem Trilho de suporte TH 35 (EN IEC 60715)
Classe de proteção IP20
Temperatura ambiente
com UB = 24V CA -15 ... 40 °C (+60°C com 24 V CC)
Material
Caixa Poliamida PA6.6
Contato AgNi-10

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Número de ciclos de comutação
≤ 2 A a 24 V CC max. 17000 1/y
≤ 0,1 A a 24 V CC max. 400000 1/y
≤ 1 A a 24 V CC max. 73000 1/y
Duração de uso 20 y (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
Categoria 4 (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
Nível de desempenho PL e (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
PFHD 1,2 x 10-8 (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)

Diversos

Normas cumpridas EN ISO 13849-1: 2015; EN 62061: 2005 + AC: 2010 + A1: 2013 + A2: 2015; EN 50581: 2012 (RoHS)

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 090057
Articlename ESM-ES301P
Weight 0,2kg
Customsclass 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
