CKS-K-AS2A-U-C20-PC-123592 (Order nr. 123592)

Alojamento da chave CKS-K-AS com conexão AS-i

  • Alojamento da chave com cabeça de leitura CES integrada
  • LEDs de diagnóstico integrados
  • Categoria 4 / PL e conforme EN ISO 13849-1
  • Conexão simples por meio de AS-i
  • Alto grau de proteção IP67
CKS-K-AS2A-U-C20-PC-123592 (Order nr. 123592)

Description

Importante: As chaves devem ser encomendadas separadamente!

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão

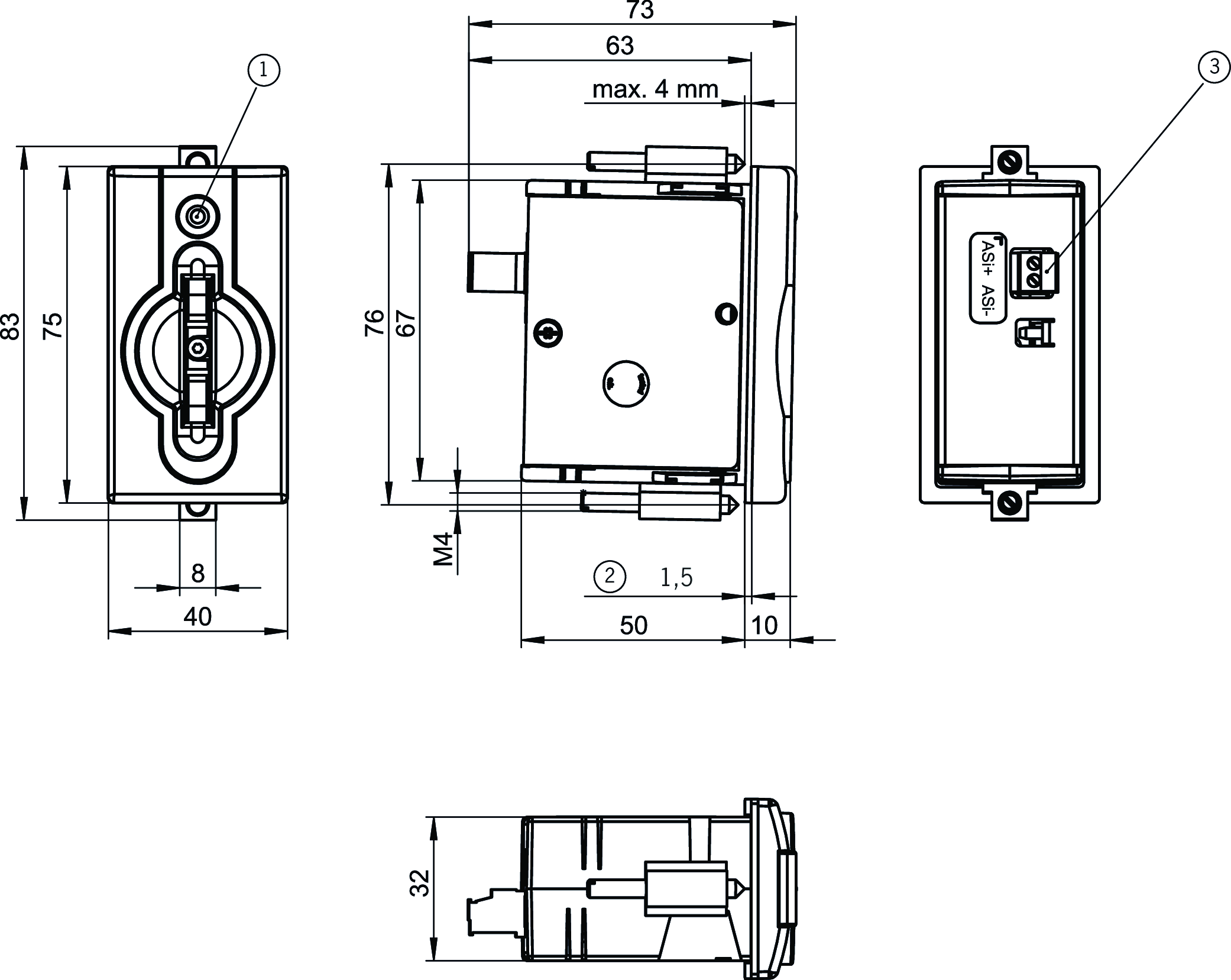

Desenhos dimensionais

Desenhos dimensionais
1LED
2Borracha de vedação
3Borne roscado encaixável

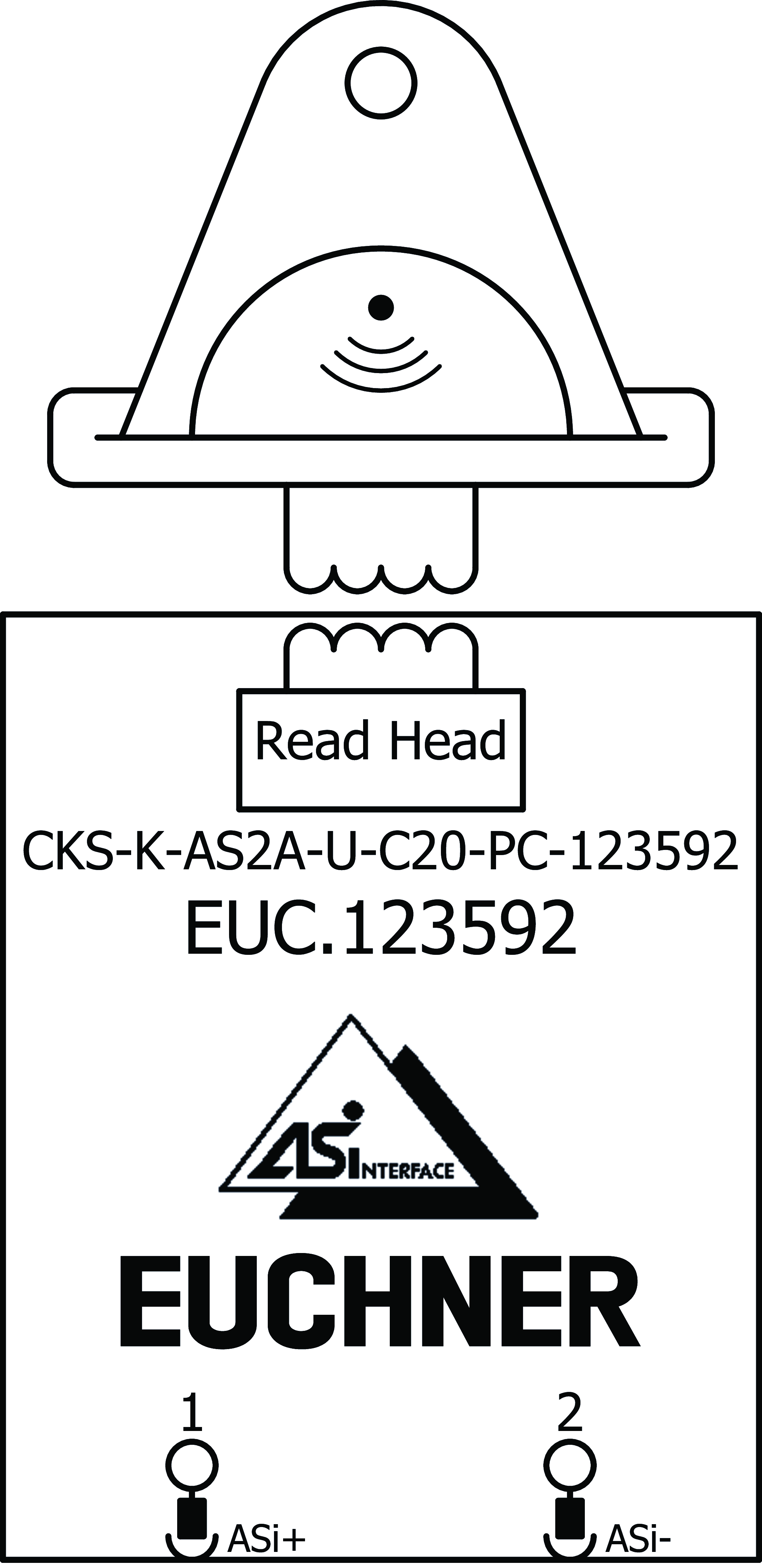

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

c_UL_us_E346349_1/1EAC_RU C-DE.HX37.B.14157/20Asi Interface_CKS-K-AS2A-.-C20-PC_

Valores de conexão elétrica

Corrente de operação ASI max. 50 mA
Protocolo de interface AS ASi-3
Dados ASI em D0 - D3 = reconhecimento da chave
Tipo de escravo AS-Interface ID-Code: B, EA-Code: 0
Tensão ASI 19 ... 30 ... 31.6 V
Tensão nominal de isolamento Ui 300 V
Tensão nominal de impulso Uimp 1.5 kV
Tempo de ligação
Saídas de segurança max. 300 ms
Tempo de risco conforme EN 60947-5-3 max. 260 ms
Classe de proteção III
Grau de contaminação (externo, conforme EN 60947-1) 2

Valores mecânicos e ambiente

Tipo de conexão Borne roscado de 2 pinos
Torque de aperto
Parafusos de fixação 0.25 ... 0.35 Nm
Posição de montagem Lado frontal
Temperatura de armazenamento -25 ... 70 °C
Corte para montagem 33 x 68 mm
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção
em estado montado (somente o lado de acesso) IP65/IP67 (Em estado montado)
Temperatura ambiente -10 ... 65 °C
Material
Caixa PA6-GF30 preto

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Identificação segura da chavePL e-4.5x10-9420 y


Diversos

Notas para aprovação UL Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 123592
Articlename CKS-K-AS2A-U-C20-PC-123592
Weight 0,18kg
Customsclass 85389099990
ECLASS 27-27-24-03 Safety-related transponder switch
