CIT3ASX1R1G05KX (Order nr. 077890)

Cabeça de gravação/leitura CIT3A G05 com interface serial

CIT3ASX1R1G05KX (Order nr. 077890)

Description

Interface serial

Os diversos comandos para ler e gravar o dispositivo de armazenamento de dados são executados mediante um protocolo 3964R convencional e são descritos no manual do sistema CIS3 da EUCHNER (nº de encomenda 071 652). Para a programação de mídias de armazenamento de dados fora da instalação, há disponível um conveniente software para PC compatível com WINDOWS®(Software Transponder Coding).

Carcaça normatizada

A carcaça robusta no grau de proteção IP65 corresponde em tamanho construtivo a norma EN 50041. A divisão em 3 grupos construtivos permite uma montagem simples e uma aptidão para a substituição sem problemas.

Atenção:

O comprimento do cabo de conexão da interface serial, no caso de utilização de um cabo blindado, deve ser de no máximo 5 m.

Desenho com dimensões
Desenho com dimensões
Tabela de ocupação de pinos
Tabela de ocupação de pinos

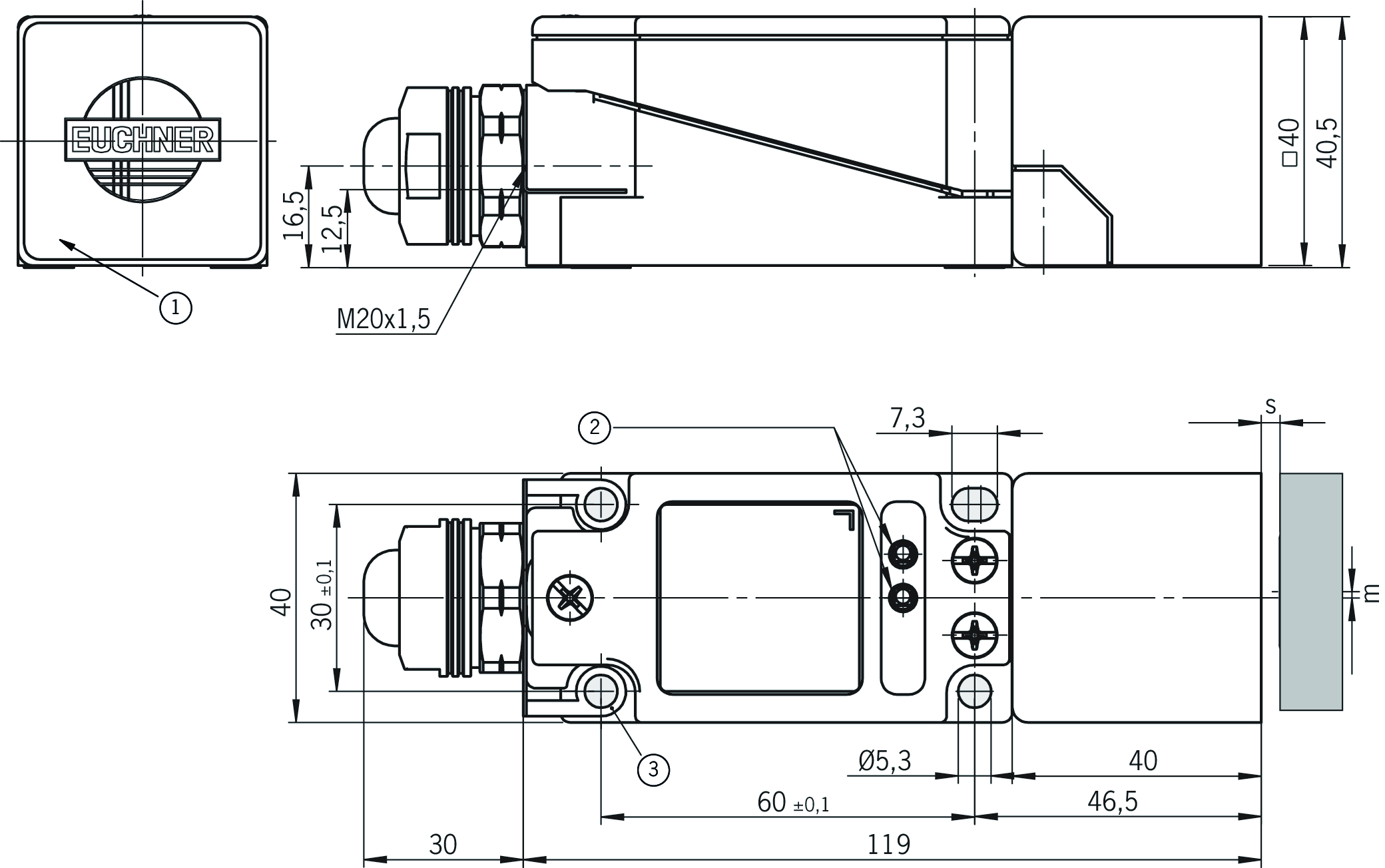

Desenhos dimensionais

Desenhos dimensionais
1Superfície ativa
2Indicação do status de LED
3Mola de blindagem
mDesvio em relação ao centro
sDistância de leitura

Exemplos de conexão

Exemplos de conexão

Technical data

Aprovações

EAC_RU C-DE.MO05.B.00971/20

Elementos de operação e exibição

Visor LED
verde operacional
amarelo Mídia de dados na área de resposta

Valores de conexão elétrica

Tensão de operação CC 20 ... 24 ... 28 V DC (Todas as conexões elétricas devem ser isoladas da rede por transformadores de segurança conforme IEC/EN 61558-2-6 com limitação da tensão de saída no caso de falha ou por medidas de isolamento semelhantes.)
Consumo de corrente max. 140 mA

Valores mecânicos e ambiente

Tipo de conexão Borne roscado
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo max. 5 m para RS232
Classe de proteção IP65
Temperatura ambiente 0 ... 55 °C
Material
Caixa Plástico

Interface

Protocolo de dados 3964R por RS232 8 bits de dados, paridade par
Taxa de dados 9,6 kbit/s
Interface de dados RS232

Em combinação com o atuador CIS3AP50X50SH16YSNOU, CIS3AP50X50SH16YSNOP

Distância de leitura
a 25°C 0 ... 20 ... 28 mm
Offset central
com 25 °C, s = 20 mm de distância de leitura -13 ... 13 mm

Accessories

Downloads

Einzeldokumente

Sonstige Dokumente

Orderdata

Ordernumber 077890
Articlename CIT3ASX1R1G05KX
Weight 0,378kg
Customsclass 85389099990
ECLASS 27-28-04-01 Identification, RFID Reader
