RIEGEL TZ-CF (Best. Nr. 076199)

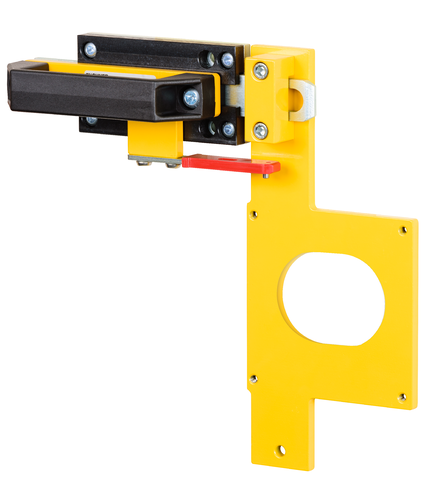

Riegel mit Fluchtentriegelung für Sicherheitsschalter TZ mit Fluchtentriegelung

  • Riegel für Sicherheitsschalter TZ mit Fluchtentriegelung
  • Riegel aus Stahl
  • Für links angeschlagene Türen
  • Fluchtentriegelung
  • Rastknopf in geöffneter Stellung
  • Geeignet für einen Türspalt von ca. 15 mm
RIEGEL TZ-CF (Best. Nr. 076199)

Beschreibung

Lieferumfang

  • Riegelteile

  • Betätiger

  • Schalteraufnahme


Separat zu bestellen:


  • Sicherheitsschalter

Rastung in geöffneter Stellung

Die Rastung in geöffneter Stellung soll verhindern, dass sich Personen von innen in einer Maschine einschließen können. Der Riegelschieber wird in der Rastposition arretiert. Entriegeln durch Hochziehen des Rastknopfes.

Fluchtentriegelung

Riegel mit Fluchtentriegelung besitzen einen Fluchthebel, der es ermöglicht, den Riegel vom Inneren einer Schutzeinrichtung zu öffnen.

Türarten und Türanschlag

Geeignet für Schwenk- und Schiebetüren
Geeignet für links angeschlagene Türen
Mit Türanschlag, Tür lässt sich nach innen nicht öffnen.

Integrierter Sperreinsatz

Mit Hilfe des integrierten Sperreinsatzes kann der Riegel in geöffneter Stellung z. B. mit Schlössern gesichert werden.
Es kann verhindert werden, dass Personen versehentlich im Gefahrenbereich eingeschlossen werden.

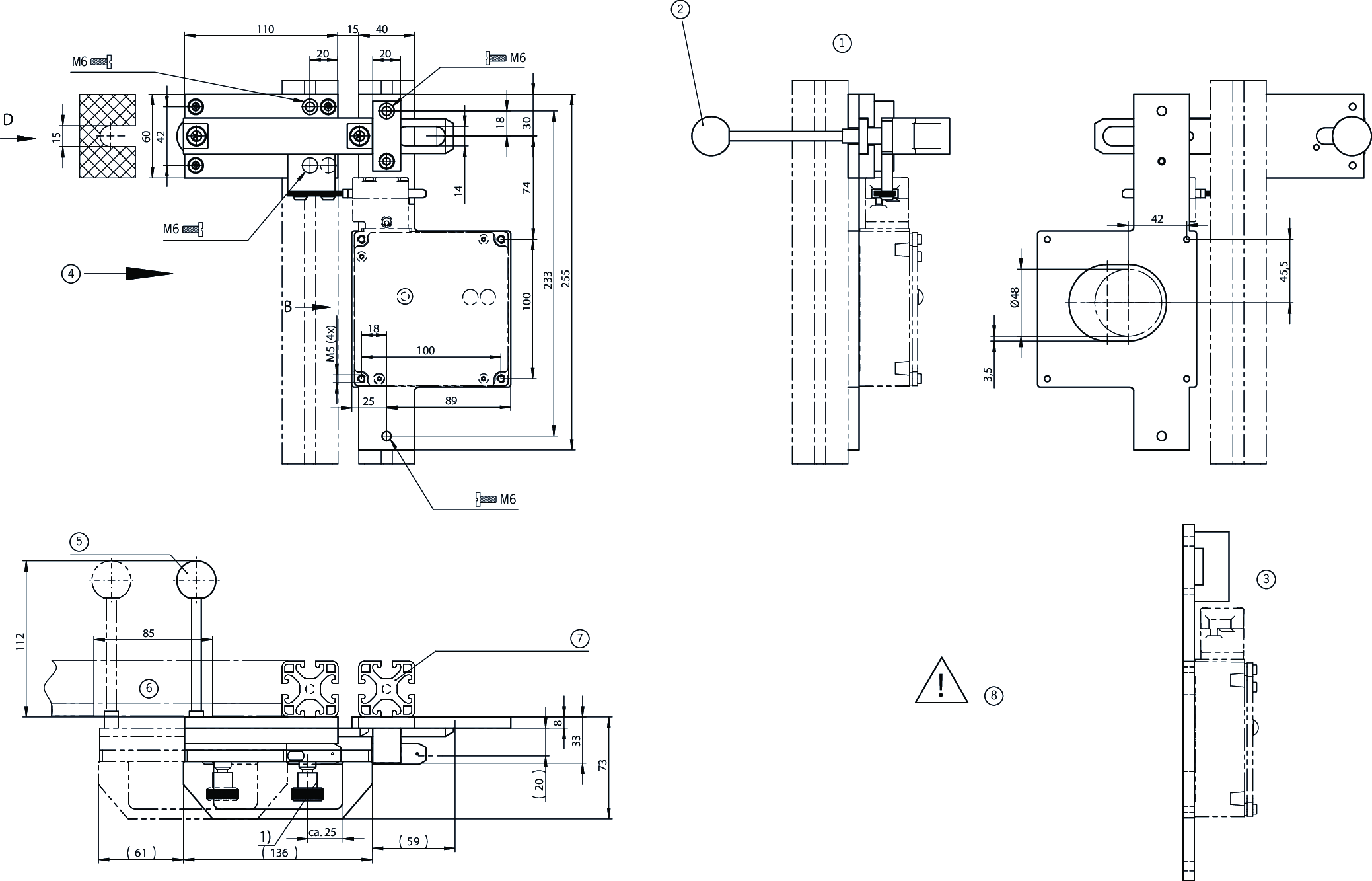

Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen
1Ansicht D
1)Riegel mit Rastung: Rastet in geöffneter Stellung (Verhindert unbeabsichtigtes Schließen des Riegels). Entriegelt durch Hochziehen des Rastknopfes.
2Fluchtentriegelung
3Ansicht B
4Sicherheitsschalter TZ Anfahrrichtung C
5lose beigelegt
6Links angeschlagene Tür
7Schutzgitterrahmen 40x40
8Beim Betätigen der Fluchtentriegelung des Schalters, darf der Betätiger nicht unter Zugbelastung stehen (z.B. durch verspannte Türen oder Zug am Hebel des Riegels).

Technische Daten

Mechanische Werte und Umgebung

Anfahrrichtung C
Anzahl montierbarer Sicherheitsschalter 1
Fluchtentriegelung ja
Lagertemperatur -25 ... 70 °C
Werkstoff
Griff Kunststoff
Führungsleisten Kunststoff
Grundplatte Stahl verzinkt
Schalteraufnahme Stahl pulverbeschichtet

Verschiedenes

Rastung Stellung offen Bolzenrastung

Downloads

Dok.-Nr.
Version
Sprache
Größe
Dok.-Nr. 2530033
Sicherheitsinformation für Riegel
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,2 MB
Dok.-Nr. 2530033
Sicherheitsinformation für Riegel
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,2 MB
Dok.-Nr. 2530033
Informação de segurança referente ao trinco
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Informazioni sulla sicurezza per il chiavistello
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,1 MB
Dok.-Nr. 2530033
Bezpečnostní informace pro petlice
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Tolózár biztonsági információi
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Информация за безопасност за ригели
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Sikkerhedsinformation for bolte
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Ohutusalane teave riivistuste kohta
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Turvallisuustietoja salvalle
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Sigurnosne informacije za brave
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Aizbīdņu drošības informācija
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Saugos informacija skląsčiui
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Veiligheidsinformatie voor grendels
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Sikkerhetsinformasjon for låser
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Säkerhetsinformation för regeln
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Varnostne informacije o zapahu
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Bezpečnostná informácia pre závory
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Sürgüler için güvenlik bilgisi
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Informații de siguranță privind zăvoarele
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB

Bestelldaten

Bestellnummer 076199
Artikelbezeichnung RIEGEL TZ-CF
Bruttogewicht 2,481kg
Global Trade Item Number (GTIN) 4047048000698
Zolltarifnummer 83014090000
