RIEGEL CES-A-A (Best. Nr. 076487)

Riegel für Leseköpfe CES-A-LNA-...

  • Riegel für Leseköpfe CES-A-LNA-...
  • Riegel aus Stahl
  • Für links oder rechts angeschlagene Türen
  • Kugelrastung in geschlossener Stellung
  • Geeignet für einen Türspalt von ca. 15 mm
  • Schutzhaube für Lesekopf
RIEGEL CES-A-A (Best. Nr. 076487)

Beschreibung

Kombinationsmöglichkeiten

Leseköpfe CES-A-LNA-...

Lieferumfang

  • Riegelteile

  • CES-Betätiger in der Riegelzunge vormontiert


Separat zu bestellen:



  • Lesekopf

  • Auswertegerät CES-AZ...

Rastung in geschlossener Stellung

Riegel rastet in geschlossener Stellung und verhindert ein unbeabsichtigtes Öffnen des Riegels. Kugel- oder Federrastungen werden durch Überwinden der Federkraft geöffnet.

Türarten und Türanschlag

Geeignet für Schwenk- und Schiebetüren
Geeignet für links und rechts angeschlagene Türen
Mit Türanschlag, Tür lässt sich nach innen nicht öffnen.

Schutzhaube

Die Schutzhaube schützt den Lesekopf vor Beschädigungen

Integrierter Sperreinsatz

Mit Hilfe des integrierten Sperreinsatzes kann der Riegel in geöffneter Stellung z. B. mit Schlössern gesichert werden.
Es kann verhindert werden, dass Personen versehentlich im Gefahrenbereich eingeschlossen werden.

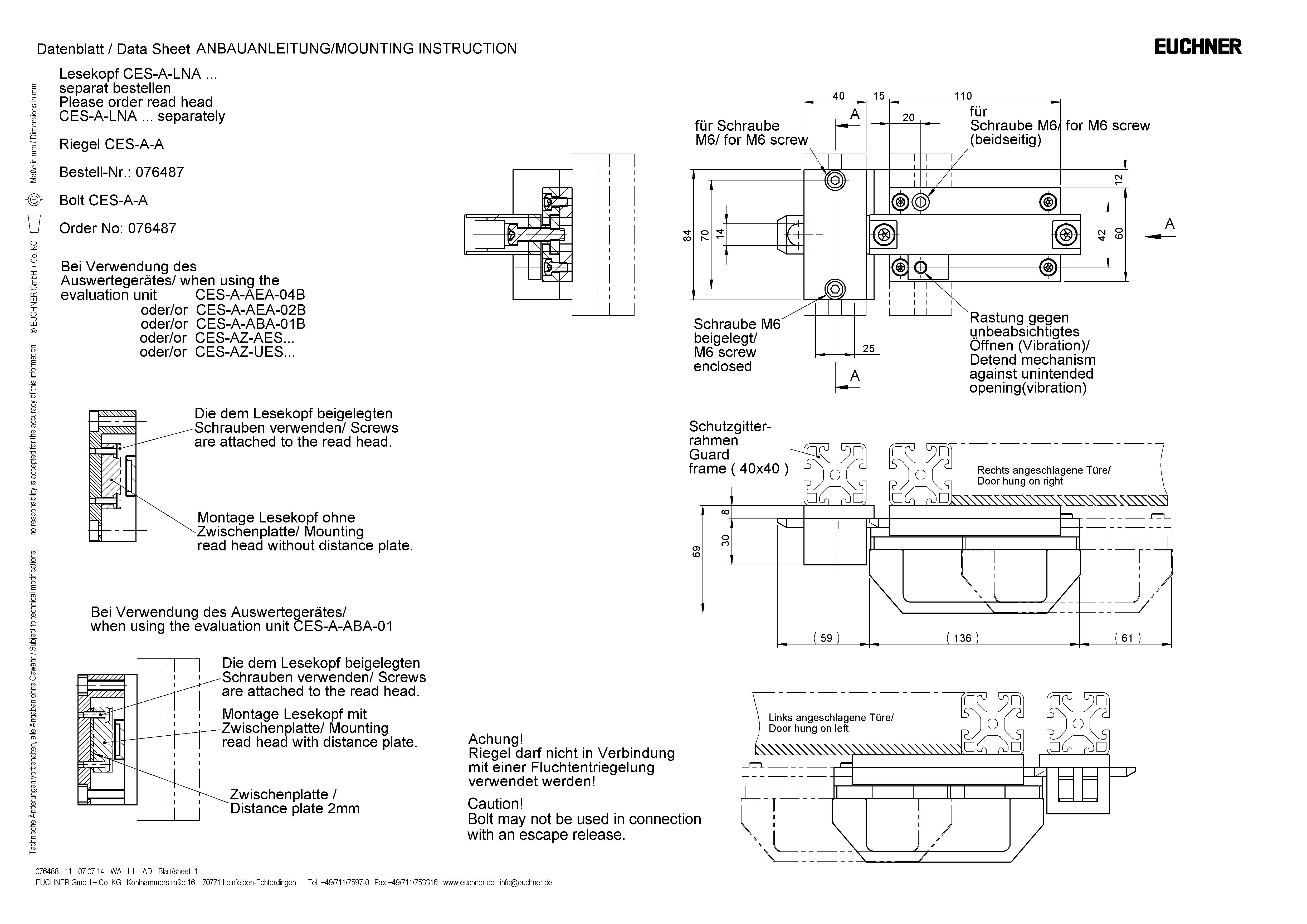

Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen
1für Schraube M6 (beidseitig)
2Schraube M6 beigelegt
3Rastung gegen unbeabsichtigtes Öffnen (Vibration)
4Schutzgitterrahmen (40x40)
5Rechts angeschlagene Tür
6Links angeschlagene Tür
7Bei Verwendung des Auswertegerätes CES-A-AEA-04B, CES-A-AEA-02B, CES-A-ABA-01B, CES-AZ-AES..., CES-AZ-UES... wird der Lesekopf ohne Zwischenplatte montiert.
8Bei Verwendung des Auswertegerätes CES-A-ABA-01 wird der Lesekopf mit Zwischenplatte montiert.

Technische Daten

Mechanische Werte und Umgebung

Anfahrrichtung A oder C
Anzahl montierbarer Sicherheitsschalter 1
Fluchtentriegelung keine
Lagertemperatur -25 ... 70 °C
Werkstoff
Führungsleisten Kunststoff
Griff Kunststoff
Grundplatte Stahl verzinkt
Schalteraufnahme Stahl pulverbeschichtet

Verschiedenes

Rastung Stellung geschlossen Kugelrastung

Downloads

Einzeldokumente

Dok.-Nr.
Version
Sprache
Größe
Dok.-Nr. 2530033
Sicherheitsinformation für Riegel
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,2 MB
Dok.-Nr. 2530033
Sicherheitsinformation für Riegel
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,2 MB
Dok.-Nr. 2530033
Informação de segurança referente ao trinco
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Informazioni sulla sicurezza per il chiavistello
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,1 MB
Dok.-Nr. 2530033
Bezpečnostní informace pro petlice
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Tolózár biztonsági információi
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Информация за безопасност за ригели
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Sikkerhedsinformation for bolte
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Ohutusalane teave riivistuste kohta
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Turvallisuustietoja salvalle
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Sigurnosne informacije za brave
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Aizbīdņu drošības informācija
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Saugos informacija skląsčiui
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Veiligheidsinformatie voor grendels
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Sikkerhetsinformasjon for låser
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Säkerhetsinformation för regeln
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,4 MB
Dok.-Nr. 2530033
Varnostne informacije o zapahu
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Bezpečnostná informácia pre závory
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Sürgüler için güvenlik bilgisi
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB
Dok.-Nr. 2530033
Informații de siguranță privind zăvoarele
Dok.-Nr.
2530033
Version
04-03/24
Sprache
Größe
0,5 MB

Sonstige Dokumente

Bestelldaten

Bestellnummer 076487
Artikelbezeichnung RIEGEL CES-A-A
Bruttogewicht 1,488kg
Global Trade Item Number (GTIN) 4047048000131
Zolltarifnummer 83014090000
