RIEGEL CES-AC-AR-C01-AH-SA-C2296 (Best. Nr. 109358)

Riegel für Sicherheitsschalter CES-C01

  • Riegel für Schalter CES-C01
  • Riegel aus Stahl
  • Für links oder rechts angeschlagene Türen
  • Kugelrastung in geschlossener Stellung
  • Geeignet für einen Türspalt von ca. 7 mm
  • Schutzblech für Sicherheitsschalter
RIEGEL CES-AC-AR-C01-AH-SA-C2296 (Best. Nr. 109358)

Beschreibung

Lieferumfang

  • Sicherheitsschalter CES-AR-C01-AH-SA-098941 vormontiert

  • CES-Betätiger in der Riegelzunge integriert

  • Schutzblech für Sicherheitsschalter vormontiert

Rastung in geschlossener Stellung

Riegel rastet in geschlossener Stellung und verhindert ein unbeabsichtigtes Öffnen des Riegels. Kugel- oder Federrastungen werden durch Überwinden der Federkraft geöffnet.

Türarten und Türanschlag

Geeignet für Schwenk- und Schiebetüren.
Geeignet für links oder rechts angeschlagene Türen.
Ohne Türanschlag, Tür lässt sich nach innen und außen öffnen.

Schutzblech

Das Schutzblech schützt den Schalter vor Beschädigungen.

Integrierter Sperreinsatz

Mit Hilfe des integrierten Sperreinsatzes kann der Riegel in geöffneter Stellung z. B. mit Schlössern gesichert werden.
Es kann verhindert werden, dass Personen versehentlich im Gefahrenbereich eingeschlossen werden.

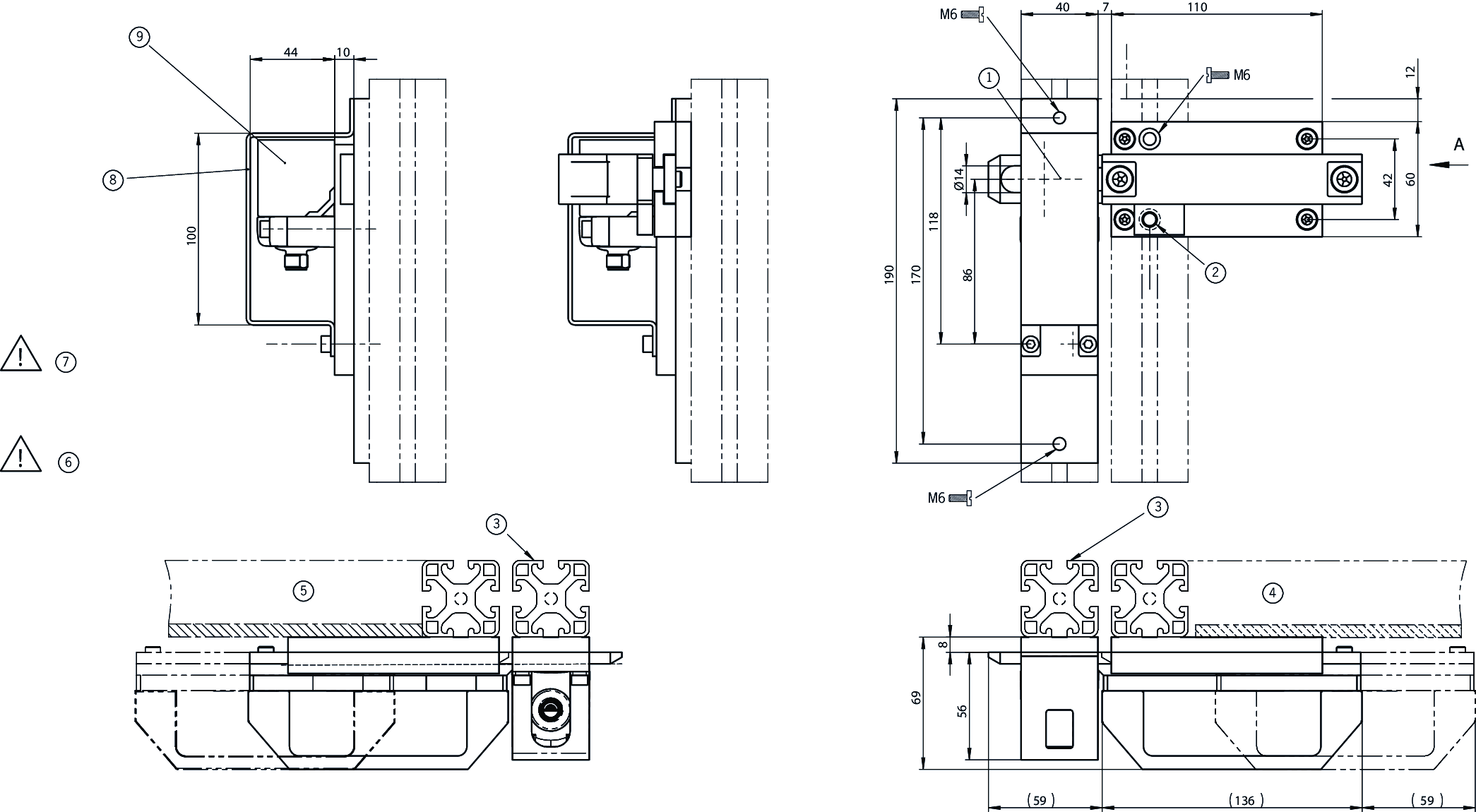

Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen
1CES-Betätiger in Riegelzunge eingepresst.
2Rastung gegen unbeabsichtiges Öffnen (Vibration)
3Schutzgitterrahmen (40x40)
4Rechts angeschlagene Tür
5Links angeschlagene Tür
6Achtung! Riegel darf nicht in Verbindung mit einer Fluchtentriegelung verwendet werden.
7Achtung! Riegel ohne Türanschlag
8Schutzblech auf Schalteraufnahme montiert.
9Sicherheitsschalter auf Schalteraufnahme montiert.

Technische Daten

Mechanische Werte und Umgebung

Anfahrrichtung A oder C
Anzahl montierbarer Sicherheitsschalter 1
Fluchtentriegelung ja
Lagertemperatur -25 ... 70 °C
Werkstoff
Führungsleisten Kunststoff
Griff Kunststoff
Schalteraufnahme Stahl pulverbeschichtet
Grundplatte Stahl verzinkt

Verschiedenes

C-Nummer
C2296 Spaltmaß 7mm
Rastung Stellung geschlossen Kugelrastung

Schalter CES-AR-C01-AH-SA (Best. Nr. 098941)

Schalter CES-AR-C01-AH-SA (Best. Nr. 098941)

Arbeitsbereich

Wiederholgenauigkeit R 10 %

Elektrische Anschlusswerte

Absicherung
extern (Betriebsspannung) 0.25 ... 8 A
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 1.5 kV
Betriebsspannung DC
UB 24 V DC -15% ... +15% verpolsicher, geregelt, Restwelligkeit < 5 %, PELV
Einschaltzeit
Sicherheitsausgänge max. 400 ms
EMV-Schutzanforderungen gemäß EN IEC 60947-5-3
Risikozeit nach EN 60947-5-3 max. 260 ms
Risikozeit nach EN 60947-5-3, Verlängerung für jedes weitere Gerät max. 5 ms
Schutzklasse III
Stromaufnahme
bei unbelasteten Ausgängen max. 50 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Meldeausgang OUT
Art des Ausgangs p-schaltend, kurzschlusssicher
Ausgangsspannung 0.8 x UB ... UB V DC (Werte bei einem Schaltstrom von 50 mA ohne Berücksichtigung der Leitungslänge.)
Schaltstrom max. 200 mA
Sicherheitsausgänge OA / OB
Art des Ausgangs Halbleiterausgänge, p-schaltend, kurzschlusssicher
Ausgangsspannung
HIGH U(OA,OB) UB-1.5 ... UB V DC (Werte bei einem Schaltstrom von 50 mA ohne Berücksichtigung der Leitungslänge.)
LOW U(OA,OB) 0 ... 1 V DC
bedingter Bemessungskurzschlussstrom 100 A
Diskrepanzzeit max. 10 ms
Gebrauchskategorie
DC-13 24V 400mA (Vorsicht: Ausgänge müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden.)
Reststrom Ir max. 0.25 mA
Schaltstrom
je Sicherheitsausgang 1 ... 400 mA
Testimpulsdauer max. 1 ms

Mechanische Werte und Umgebung

Anschlussart M12-Steckverbinder, 8-polig
Anzugsdrehmoment
Befestigungsschrauben max. 1 Nm
Bereitschaftsverzögerung 10 s
Einbaulage beliebig
Schaltfrequenz max. 1 Hz
Lagertemperatur -25 ... 70 °C
Montageabstand min. 40 mm
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP67
Umgebungstemperatur -20 ... 55 °C
Werkstoff
Gehäuse Kunststoff, PBT

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Stellung der Schutzeinrichtung PL e-2.1x10-9420 y


Verschiedenes

Hinweise für UL-Zulassung Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen

Komponenten

CES-AR-C01-AH-SA
098941
CES-AR-C01-AH-SA
Sicherheitsschalter CES-AR-C01-..., RFID, Steckverbinder M12
