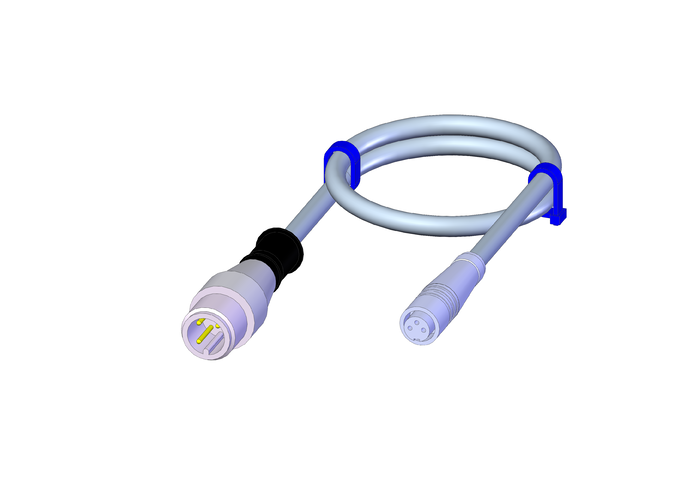

Anschlussleitung mit beidseitigen Steckverbinder M12, 3-polig und M8, 3-polig, 1m
- M12-Stiftstecker, 3-polig
- M8-Buchsenstecker, 3-polig
- Steckverbinder gerade
- PUR-Leitung
- Leitungslänge 1 m
Beschreibung

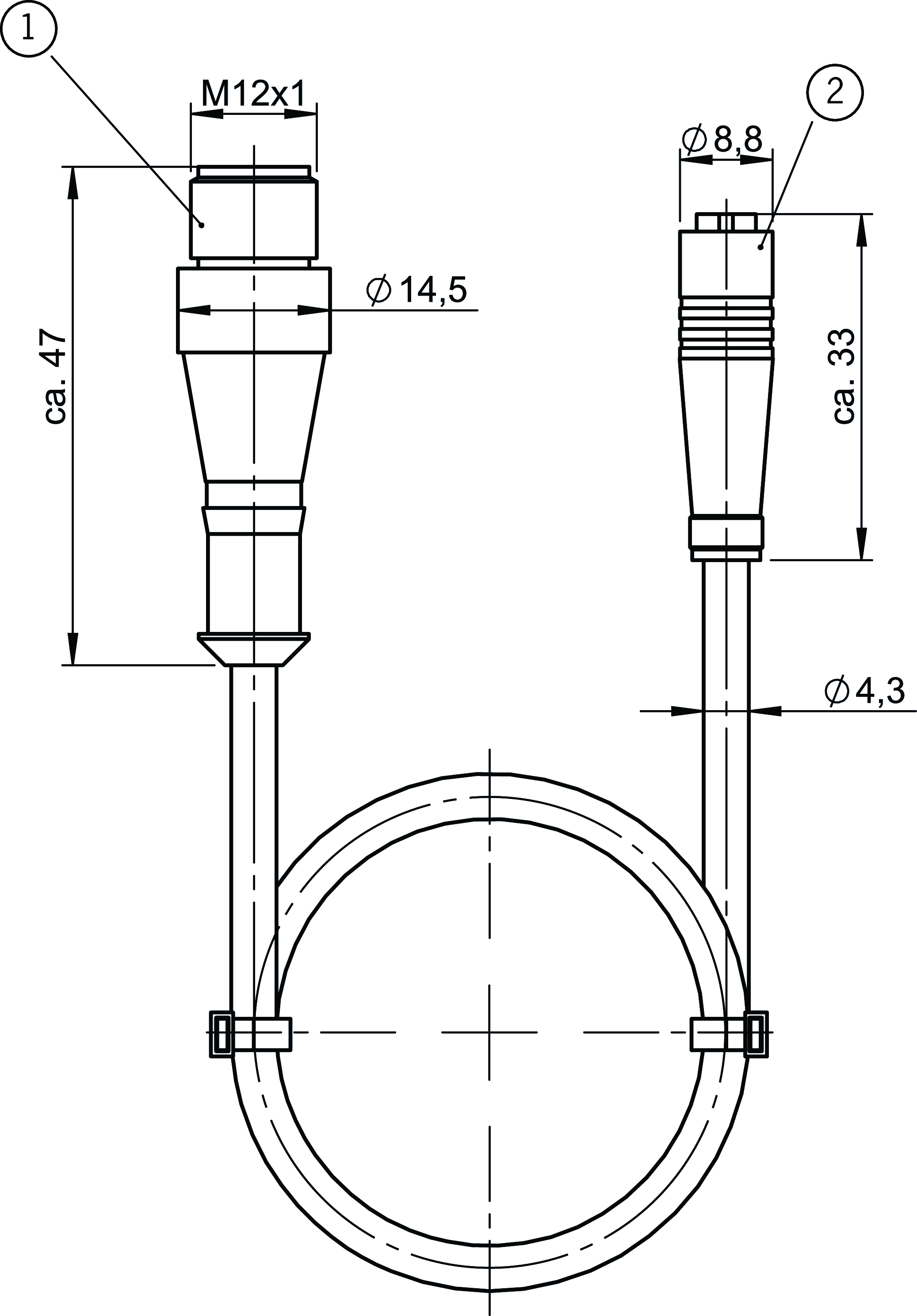

Maßzeichnungen
| 1 | Stiftstecker M12x1, 3-polig |
| 2 | Buchsenstecker M8x1, 3-polig |

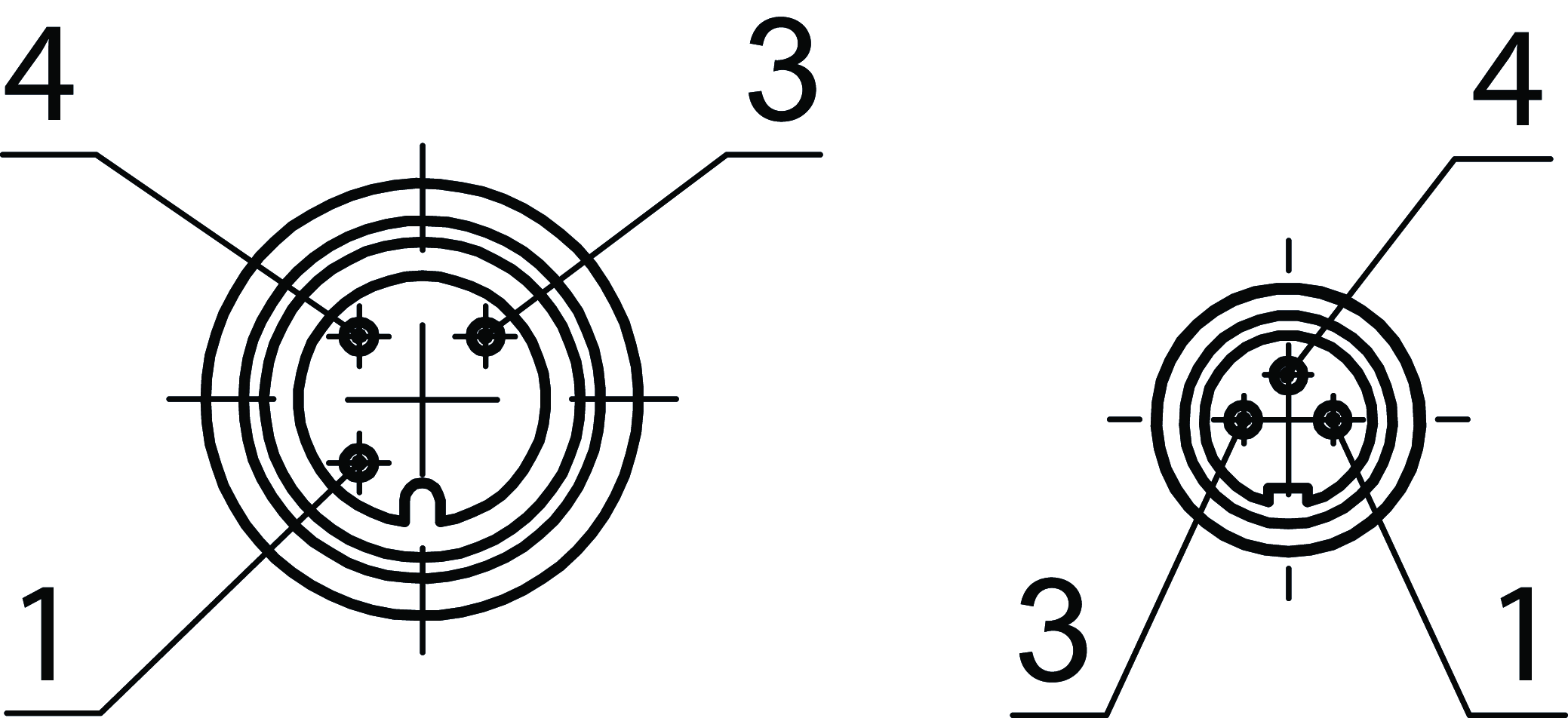

Anschlussbeispiele
| PIN1 | =BN |
| PIN3 | =BU |
| PIN4 | =BK |
Technische Daten
Elektrische Anschlusswerte
| Bemessungsspannung | |
| DC | 63 V |
| Nennspannung | 60 V |
| Nennstrom | |
| bei 40° C | 4 A |
| Prüfspannung | 1.5 kV |
| Anschluss 1 | |
| Verschmutzungsgrad nach EN 60664-1 | 3 |
| Anschluss 2 | |
| Verschmutzungsgrad nach EN 60664-1 | 3 |
Mechanische Werte und Umgebung
| Adernkennzeichnung | Farbcode |
| Adernquerschnitt | 0,34 mm² |
| Anzahl Adern | 3 |
| Biegeradius dynamisch | 10 x Leitungsdurchmesser |
| Biegeradius statisch | 5 x Leitungsdurchmesser |
| Brandverhalten | flammwidrig nach UL-Style 2464 |
| Halogenfrei | ja |
| Lagertemperatur | -25 ... 80 °C |
| Leitungsart | gerade |
| Leitungsdurchmesser | |
| ca. | 4.3 mm |
| Leitungslänge | 1 m |
| Mantelfarbe | schwarz |
| Medienbeständigkeit | gute Öl- und Chemikalienbeständigkeit, kälteflexibel |
| Schleppkettentauglichkeit | ja |
| Silikonfrei | ja |
| Umgebungstemperatur Leitung (dynamisch) | -25 ... 80 °C |
| Umgebungstemperatur Leitung (statisch) | -25 ... 80 °C |
| Werkstoff | |
| Leiter | Cu-ETP1 blank |
| Mantel | PUR |
| Adernisolierung | PP |
| Anschluss 1 | |
| Anschlussart | Steckverbinder M12x1 |
| Anschlusstyp | Stiftstecker |
| Anzugsdrehmoment | 0.5 Nm |
| Leitungsabgang | gerade |
| Polzahl | 3 |
| Schutzart | IP67 (im gesteckten Zustand) |
| Steckerverriegelung | Schraubverschluss |
| Werkstoff | |
| Steckergehäuse | TPU |
| Steckerverriegelung | CuZn, vernickelt |
| Anschluss 2 | |
| Anschlussart | Steckverbinder M8x1 |
| Anschlusstyp | Buchsenstecker |
| Leitungsabgang | gerade |
| Polzahl | 3 |
| Schutzart | IP65 (im gesteckten Zustand) |
| Steckerverriegelung | Rastverschluss |
| Werkstoff | |
| Steckerverriegelung | CuZn, vernickelt |
| Steckergehäuse | TPU |
Downloads
Anleitungen
Sicherheitsinformation
Dok.-Nr.
Version
Sprache
Größe
Sicherheitsinformation
Dok.-Nr.
MAN20001593
Version
01-10/22
Sprache
Größe
0,2 MB
Sicherheitsinformation
Safety information
Information de sécurité
Información de seguridad
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Safety information
Information de sécurité
Información de seguridad
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Dok.-Nr.
MAN20001593
Version
01-10/22
Sprache
Größe
0,6 MB
Konformitätserklärungen
EU-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe
EU-Konformitätserklärung
Dok.-Nr.
EDC20001578
Version
Sprache
Größe
0,2 MB
Bestelldaten
| Bestellnummer | 111600 |
| Artikelbezeichnung | C-M12M03-03X034PU01,0-M08F03-111600 |
| Bruttogewicht | 0,06kg |
| Zolltarifnummer | 85444290900 |
| ECLASS | 27-06-03-04 Geräteanschlussleitung (Datenkabel) |
