AC-SP-A1-SA-123340 (Best. Nr. 123340)

Brückenstecker

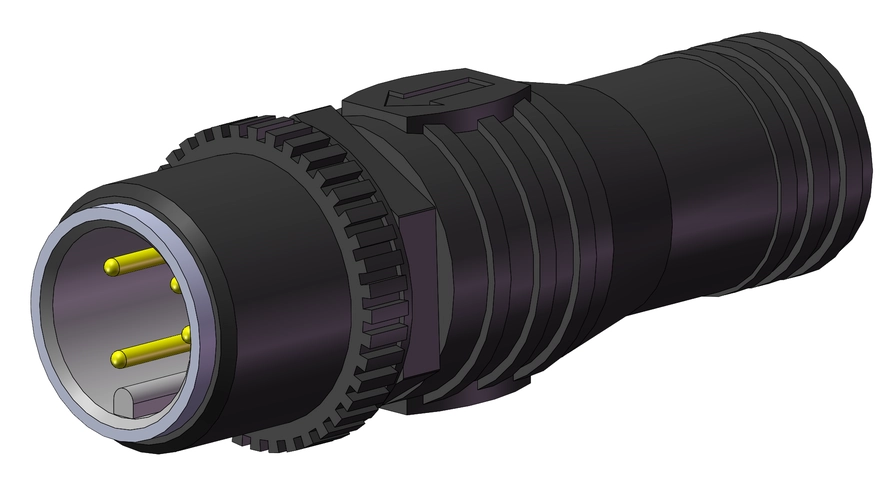

  • Brückenstecker
  • M12 Stiftstecker, 4-polig
AC-SP-A1-SA-123340 (Best. Nr. 123340)

Beschreibung

Überbrückung mit Brückenstecker AC-SP-A1-SA-123340 falls der Anschluss X1-X4 vom Passivverteiler AC-DP-04-SA-120861 nicht verwendet soll.

Maßzeichnung
Maßzeichnung

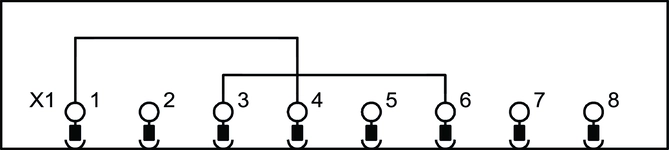

Anschlussplan
Anschlussplan

Maßzeichnungen

Maßzeichnungen

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Elektrische Anschlusswerte

Bemessungsisolationsspannung Ui 300 V
Bemessungsspannung 30 V
Bemessungsstoßspannung Uimp 0.8 kV
Durchgangswiderstand ≤5 mΩ
Nennstrom
bei 40°C 2 A
Verschmutzungsgrad nach EN 60664-1 3

Mechanische Werte und Umgebung

Anschlussart Steckverbinder M12
Anschlusstyp Stiftstecker
Bauartspezifikation M12 EN 61076-2-101
Lagertemperatur -25 ... 80 °C
Leitungsabgang gerade
Polzahl 4 (steckkompatibel zu 8-poligen Buchsenstecker)
Schutzart IP65/IP67 (Nur im verschraubten Zustand mit den dazugehörigen Gegenstücken.)
Steckerverriegelung Schraubanschluss
Steckzyklen 100
Umgebungstemperatur -25 ... 80 °C
Werkstoff
Kontaktträger Kupplung TPU GF, selbstverlöschend
Kontaktträger Stecker TPU, selbstverlöschend
Steckerverriegelung CuZn, vernickelt
Kontakt CuZn, unternickelt und vergoldet
Steckergehäuse TPU, selbstverlöschend

Downloads

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 123340
Artikelbezeichnung AC-SP-A1-SA-123340
Bruttogewicht 0,018kg
Zolltarifnummer 85389099990
