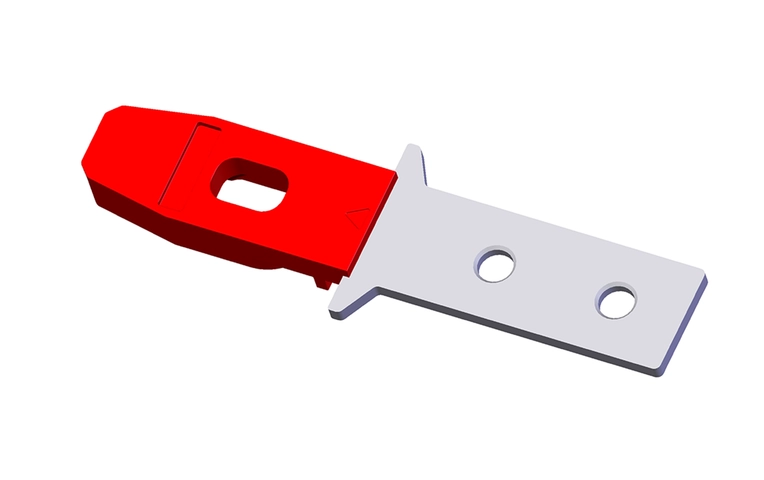

Betätiger gerade für Sicherheitsschalter CTP-EX, ATEX
- ATEX-Ausführung
- Geeignet für den Einsatz in Zone 2 und 22 (Gase und Stäube)
- Betätiger gerade
- Zwei Sicherheitsschrauben im Lieferumfang enthalten
Beschreibung
Betätiger gerade
Der gerade Betätiger wird bei Schiebetüren oder bei Drehtüren mit Türradien größer als 300 mm eingesetzt. Sicherheitsschrauben verhindern das Abschrauben von Betätigern.
Die beiliegenden Sicherheitsschrauben können mit normalem Werkzeug eingedreht werden, lassen sich aber nicht wieder öffnen.
Maßzeichnungen
| 1 | 2x Einwegschraube M5 beigelegt |
| 2 | Min. Türradien |
Technische Daten
Zulassungen
Elektrische Anschlusswerte
| Spannungsversorgung | induktiv über Lesekopf |
Mechanische Werte und Umgebung
| Lagertemperatur | -25 ... 70 °C |
| Mechanische Lebensdauer | 1 x 10⁶ |
| Nachlauf | 5 mm |
| Schutzart | IP65/IP66 |
| Umgebungstemperatur | -20 ... 55 °C |
| Werkstoff | |
| Befestigung | Niro |
| Umspritzung | faserverstärkter Kunststoff, rot |
| Zuhaltekraft Fmax | 3900 N |
| Zuhaltekraft FZh | 3000 N (Fzh = Fmax/1,3) |
Verschiedenes
| Explosionsschutz nach ATEX-Richtlinie 2024/34/EU | II 3 G Ex ic IIC T4 Gc / II 3 D Ex ic IIIC T110°C Dc X |
Zubehör
Downloads
Einzeldokumente
Sonstige Dokumente
Zulassungen und Bescheinigungen
c UL us
Dok.-Nr.
Version
Sprache
Größe
c UL us
Dok.-Nr.
Version
Sprache
Größe
0,3 MB
CAD-Daten
Bestelldaten
| Bestellnummer | 136826 |
| Artikelbezeichnung | A-C-H-G-LS-EX-136826 |
| Bruttogewicht | 0,038kg |
| Zolltarifnummer | 85389099990 |
| ECLASS | 27-27-24-04 Betätiger für sicherheitsgerichteten Näherungsschalter |
