A-C-H-RR-LS-EX-166341 (Best. Nr. 166341)

Radiusbetätiger für Sicherheitsschalter CTP-EX, ATEX

  • Radiusbetätiger für rechts angeschlagene Türen
  • ATEX-Ausführung
  • Geeignet für den Einsatz in Zone 2 und 22 (Gase und Stäube)
  • Zwei Sicherheitsschrauben im Lieferumfang enthalten
A-C-H-RR-LS-EX-166341 (Best. Nr. 166341)

Beschreibung

Radiusbetätiger

Bei kleinen Türradien sollte ein Radiusbetätiger eingesetzt werden. Durch die federnde Bewegung des Betätigers werden Beschädigungen durch Verkanten des Betätigers im Betätigerkopf vermieden. Entsprechend der Bewegung der Schutzeinrichtung muss für links, rechts, oben, oder unten der Betätiger gewählt werden.

Die beiliegenden Sicherheitsschrauben können mit normalem Werkzeug eingedreht werden, lassen sich aber nicht wieder öffnen.

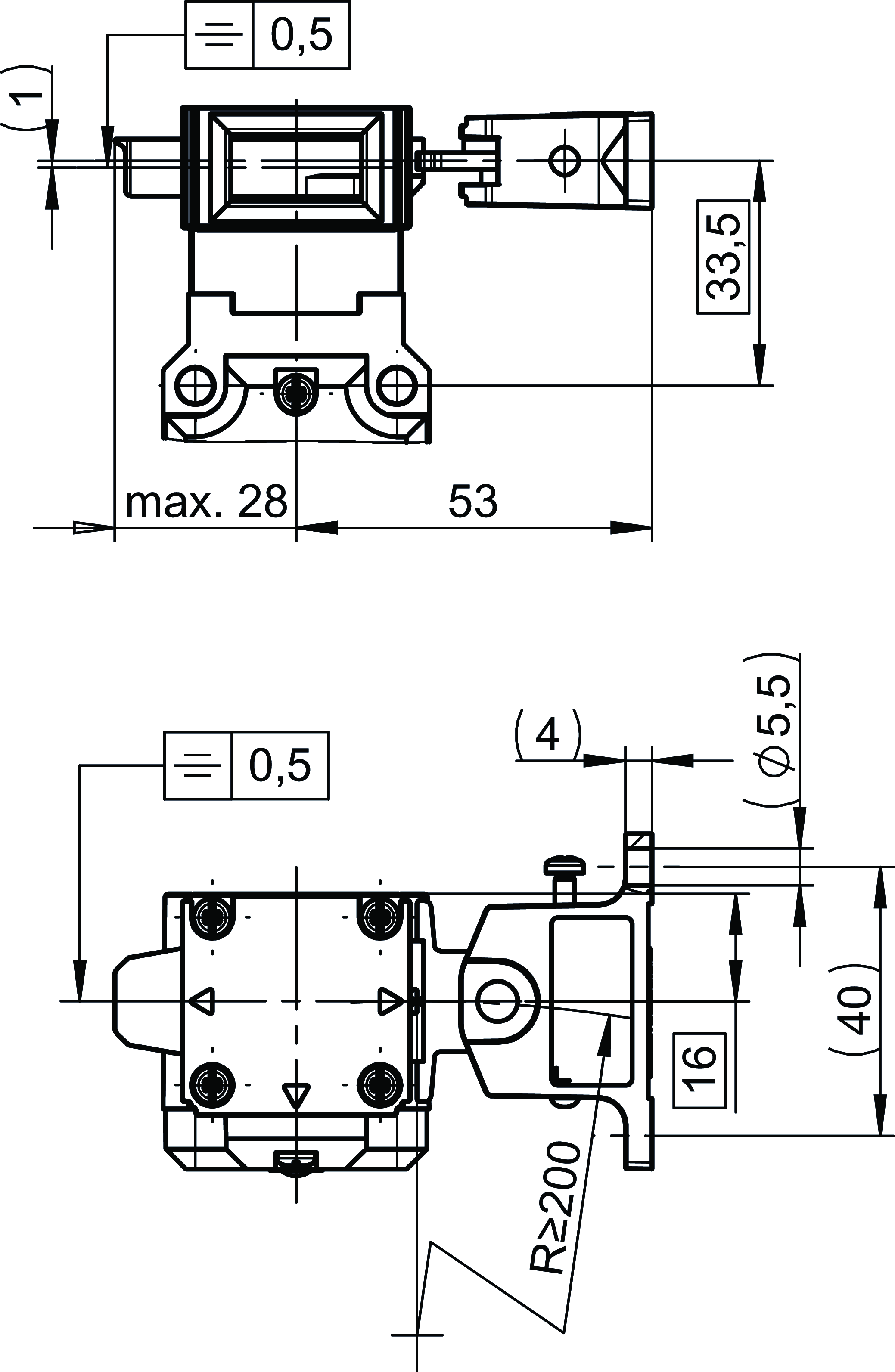

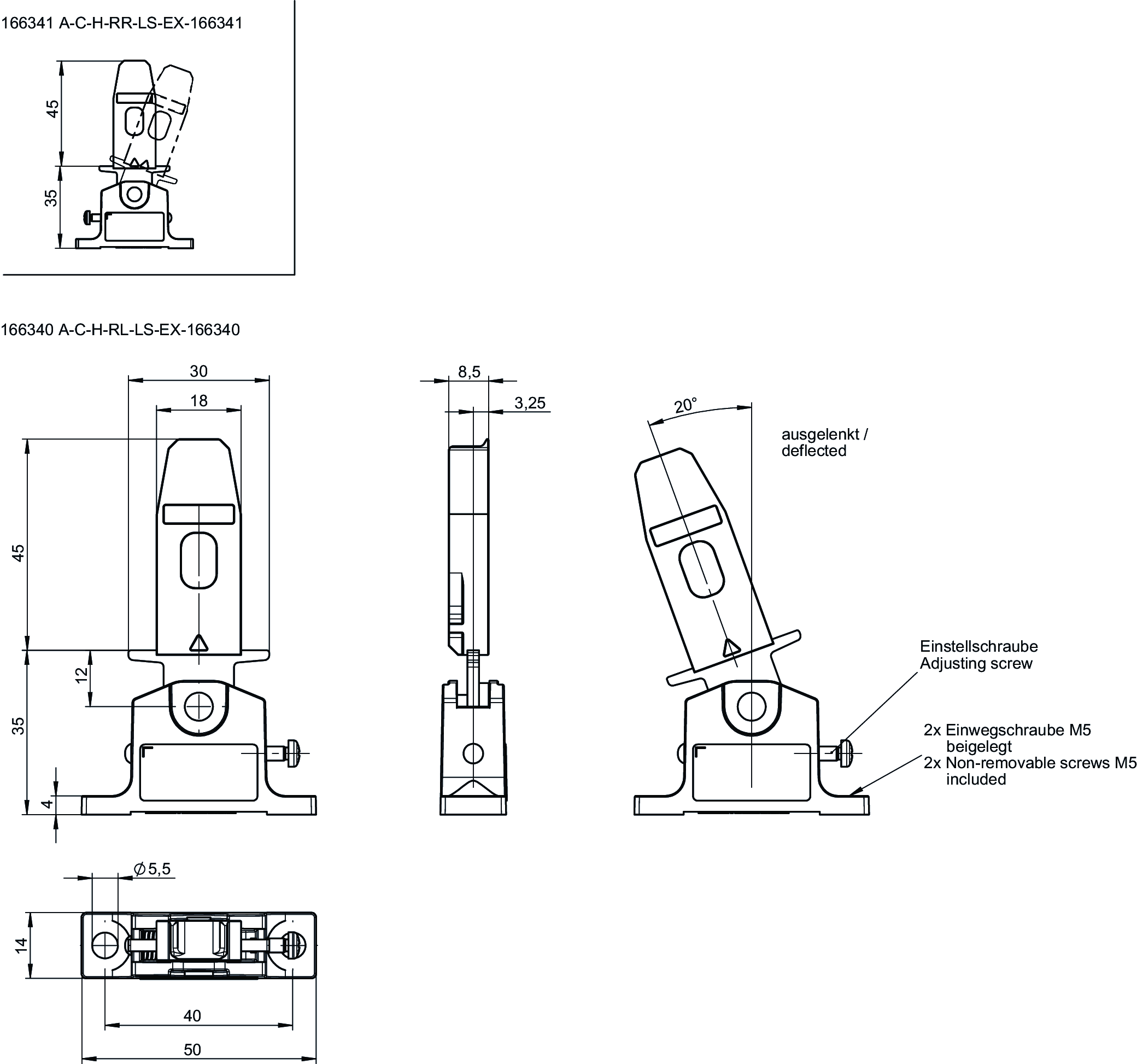

Maßzeichnung
Maßzeichnung
Maßzeichnung
Maßzeichnung

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Maßzeichnungen

Technische Daten

Elektrische Anschlusswerte

Spannungsversorgung induktiv über Lesekopf

Mechanische Werte und Umgebung

Lagertemperatur -25 ... 70 °C
Mechanische Lebensdauer 1 x 10⁶
Nachlauf 5 mm
Schutzart IP65/IP66
Umgebungstemperatur -20 ... 55 °C
Werkstoff
Umspritzung faserverstärkter Kunststoff, schwarz
Befestigung Alu Druckguss
Zuhaltekraft Fmax 2600 N
Zuhaltekraft FZh 2000 N (Fzh = Fmax/1,3)

Verschiedenes

Explosionsschutz nach ATEX-Richtlinie 2024/34/EU II 3 G Ex ic IIC T4 Gc / II 3 D Ex ic IIIC T110°C Dc X

Downloads

Bestelldaten

Bestellnummer 166341
Artikelbezeichnung A-C-H-RR-LS-EX-166341
Bruttogewicht 0,05kg
Zolltarifnummer 85389099990
ECLASS 27-27-24-04 Betätiger für sicherheitsgerichteten Näherungsschalter
