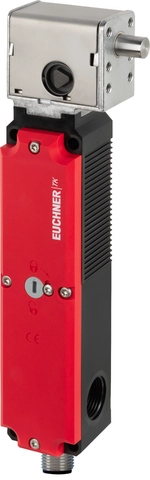

Sicherheitsschalter TK, Steckverbinder M12
- Steckverbinder M12, 8-polig
- Hilfsentriegelung am Schalterkopf
- Ohne Fehlschließsicherung
- Zuhaltebolzen rechts
- Ruhestromprinzip
Beschreibung
Zuhaltungsprinzip
Ruhestrom (Power to unlock): Bei einer Schutzeinrichtung mit Zuhaltung nach dem Ruhestromprinzip wird die Schutzeinrichtung solange durch eine Federkraft zugehalten, bis der Zuhaltemagnet mit Strom versorgt wird. Die Entsperrung erfolgt mittels Magnetkraft. Man spricht auch von mechanischer Zuhaltung.
Schaltelement
4131 | Schleichschaltglied |
Kontakte für Zuhaltung: 2 Zwangsöffner |
Hilfsentriegelung mit Dreikant
Die Hilfsentriegelung am Schalterkopf ermöglicht den Zugang zur Maschine im Falle einer Fehlfunktion, z. B. eines Spannungsausfalls. Das Entsperren erfolgt dabei mit einem Werkzeug oder einem Schlüssel. Die Hilfsentriegelung muss gegen Missbrauch gesichert sein (Plombe, Verlackung).
Kontakttrennung
Bei Betätigung werden die Kontakte
geöffnet. Die Zuhaltung wird nicht vollständig entsperrt. Zur Sicherung gegen Manipulation muss die Kontakttrennung versiegelt werden (z. B. durch Sicherungslack).
Ohne Fehlschließsicherung
Der Sicherheitsschalter TK verfügt nicht über eine Fehlschließsicherung. Diese muss separat realisiert werden.
Funktionszeichnungen
Maßzeichnungen
| 1 | Hilfsentriegelung beidseitig |
| 2 | Kontakttrennung |
| Stecker nicht ausgerichtet |
Anschlussbeispiele
Anschlussbeispiele
Technische Daten
Zulassungen
Elektrische Anschlusswerte
| Absicherung | max. 1 A gG |
| Anschlussleistung | 8 W |
| Bemessungsisolationsspannung Ui | 30 V |
| Bemessungsstoßspannung Uimp | 1.5 kV |
| Gebrauchskategorie | |
| AC-15 | 1A 24V |
| DC-13 | 1A 24V |
| Magnetbetriebsspannung | |
| AC/DC | 24 V -15% ... +10% |
| Magnet-Einschaltdauer ED | 100 % |
| Schaltspannung | |
| min. bei 10mA | 12 V |
| Schaltstrom | |
| min. bei 24V | 1 mA |
| thermischer Bemessungsstrom Ith | 1 A |
Mechanische Werte und Umgebung
| Anfahrrichtung | A |
| Anschlussart | |
| 1 x | Steckverbinder M12 (8-polig) |
| Anzahl Schließer Zuhaltungsüberwachung | 1 |
| Anzahl Zwangsöffner Zuhaltungsüberwachung | 2 |
| Betätigungshäufigkeit | max. 1200 1/h |
| Einbaulage | beliebig |
| Lagertemperatur | -25 ... 70 °C |
| Mechanische Lebensdauer | 1 x 10⁶ |
| Schaltprinzip | Schleichschaltglied |
| Schutzart | IP67 |
| Umgebungstemperatur | -20 ... 55 °C |
| Werkstoff | |
| Gehäuse | Glasfaserverstärkter Thermoplast |
| Kontakt | Silberlegierung, hauchvergoldet |
| Zuhaltekraft Fmax | 5000 N |
| Zuhaltungsprinzip | Ruhestromprinzip |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
| B10D | Gebrauchsdauer | |
|---|---|---|
| Überwachen der Zuhaltung | 2x106 | 20 y |
| Wichtig! Werte gültig bei DC-13 100 mA/24V | ||
| PL | maximaler SIL | Kategorie | Gebrauchsdauer | |
|---|---|---|---|---|
| Ansteuern der Zuhaltung | Abhängig von der externen Ansteuerung der Zuhaltung | 20 y | ||
Zubehör
Downloads
Einzeldokumente
EU declaration of conformity
Déclaration UE de conformité
Declaración de conformidad UE
Dichiarazione UE di conformità
EU declaration of conformity
Déclaration UE de conformité
Declaración de conformidad UE
Dichiarazione UE di conformità
Sonstige Dokumente
Bestelldaten
| Bestellnummer | 115002 |
| Artikelbezeichnung | TK1-4131AB024SM8 |
| Bruttogewicht | 0,625kg |
| Zolltarifnummer | 85365019000 |
| ECLASS | 27-27-26-03 Sicherheitsschalter mit Zuhaltung |
