N11D-M (Best. Nr. 086298)

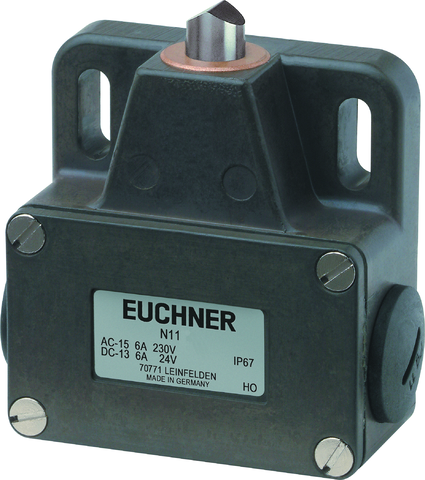

Präzisions-Einzelgrenztaster N11, Dachstößel

  • Stößelwerkstoff rostbeständiger Stahl
N11D-M (Best. Nr. 086298)

Beschreibung

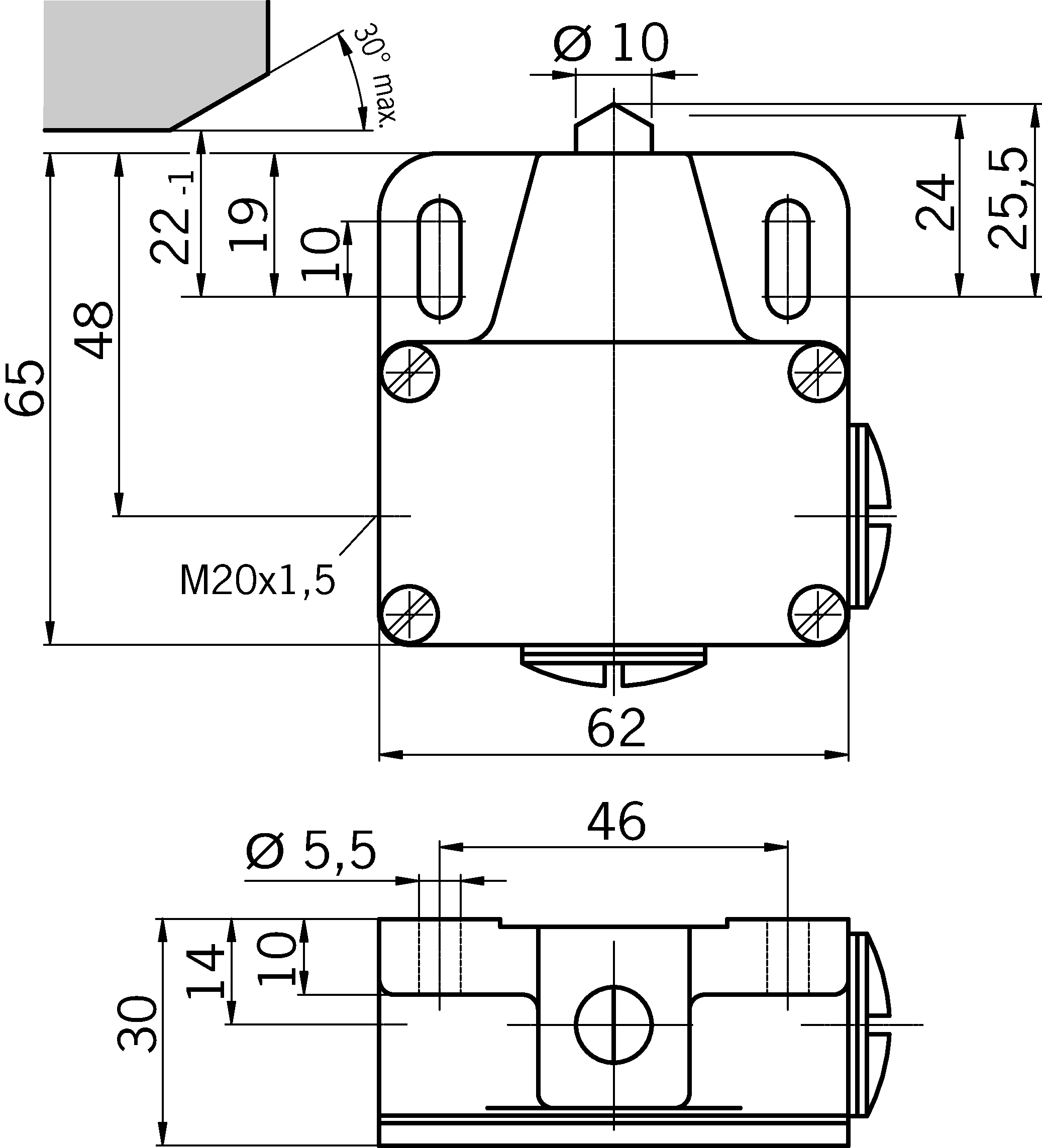

Maßzeichnung
Maßzeichnung
Anschlussplan ES502E
Anschlussplan ES502E

Maßzeichnungen

Maßzeichnungen

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

EAC_RU C-DE.MO05.B.00971/20

Elektrische Anschlusswerte

Absicherung max. 16 A gG
Anschlussquerschnitt 0.34 ... 1.5 mm²
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannung Uimp 2.5 kV
Gebrauchskategorie
AC-15 10A 230V
DC-13 6A 24V
AC-12 16A 230V
Schaltstrom
min. bei DC 24V 20 mA
thermischer Bemessungsstrom Ith 10 A

Mechanische Werte und Umgebung

Anfahrgeschwindigkeit 0.01 ... 40 m/min
Anschlussart
3 x M20 x 1,5
Anzahl Öffner Türstellung 1
Anzahl Schließer Türstellung 1
Betätigungselement Dachstößel
Betätigungskraft min. 20 N
Einbaulage beliebig
Lagertemperatur -25 ... 80 °C
Mechanische Lebensdauer 30 x 10⁶
Schaltprinzip Sprungschaltglied
Schutzart IP67
Umgebungstemperatur -5 ... 80 °C
Werkstoff
Kontakt Silberlegierung, hauchvergoldet
Leichtmetall Druckguss anodisch oxidiert

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

B10D 20 x 10⁶

Downloads

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 086298
Artikelbezeichnung N11D-M
Bruttogewicht 0,199kg
Global Trade Item Number (GTIN) 4047048002005
Zolltarifnummer 85365019000
ECLASS 27-27-06-01 Positionsschalter (Bauart 1)
