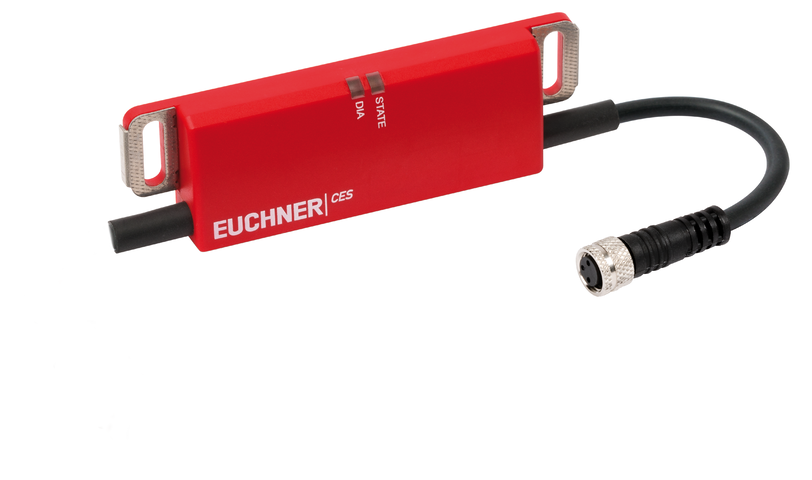

CES-FD-AS2A-U-01-U002-172238 (Best. Nr. 172238)

Feldauswertegerät CES-FD-AS2A mit ASi-Aschluss

  • Anschluss von einem CES Lesekopf oder CKS Schlüsselaufnahme über M8-Steckverbinder
  • Auswertung der Transponderdaten
  • Integrierter ASi-Anschluss, fest angeschlossene PUR Leitung
  • Unicode
  • Höchste Sicherheit bei Kategorie 4 / PL e nach EN ISO 13849-1
CES-FD-AS2A-U-01-U002-172238 (Best. Nr. 172238)

Beschreibung

Unicode-Auswertung

Jeder Betätiger/Schlüssel beinhaltet einen Transponder mit hoher Codierstufe nach EN ISO 14119. Das Auswertegerät erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden. Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

AS-Interface

ASi-3 Protokoll
Anschlussleitung PUR mit offenem Leitungsende, 2-adrig

AS-Interface Eingänge

D0, D1, D2, D3 Erkennung Betätiger/Schlüssel
Die Auswertung erfolgt über einen Sicherheitsmonitor

LED-Funktionsanzeige

Die LED STATE zeigt den Zustand des Schalters an
Die LED DIA zeigt an, ob ein Fehler im Schalter erkannt wurde

Maßzeichnung
Maßzeichnung

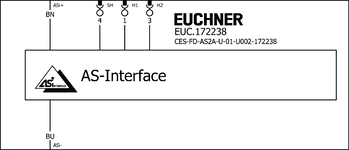

Anschlussplan
Anschlussplan

Maßzeichnungen

Maßzeichnungen
1LED-Statusanzeige
2Aderendhülse

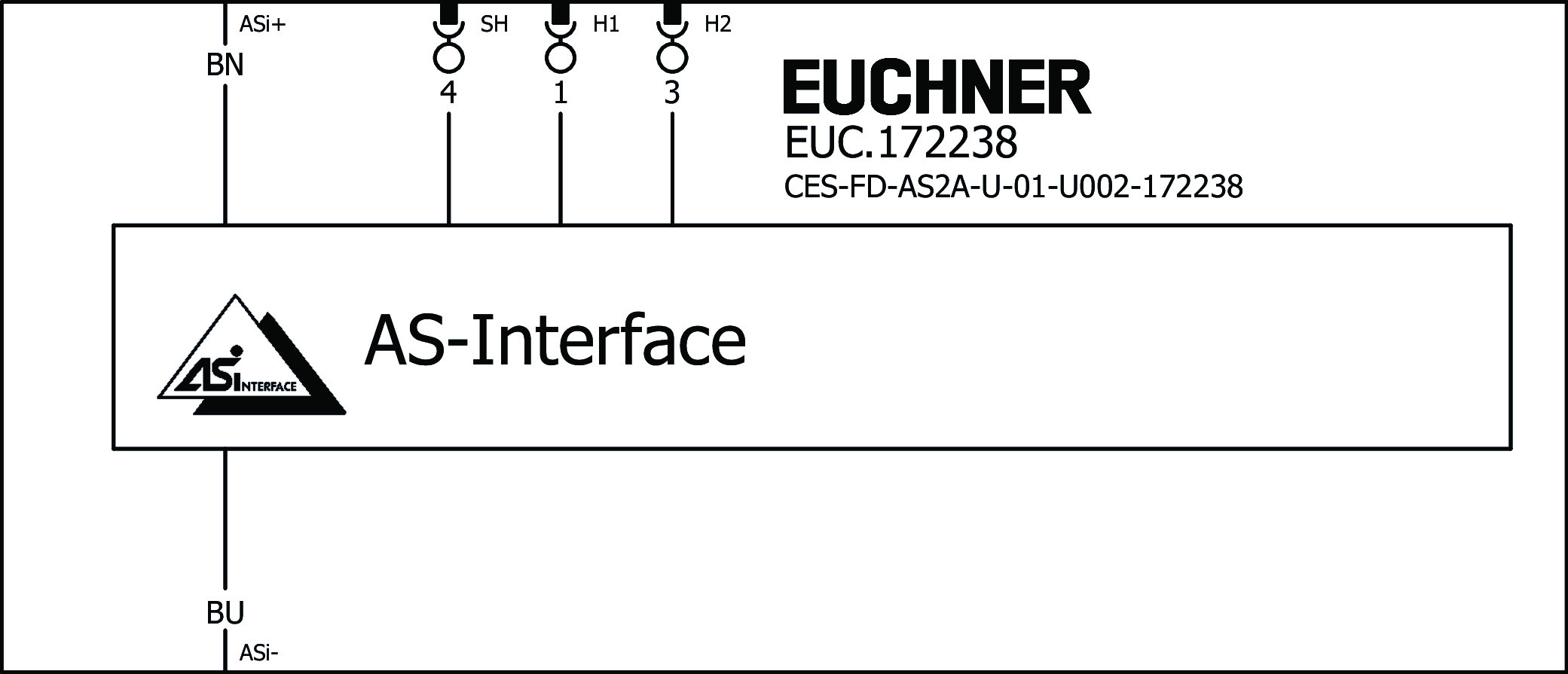

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

c_UL_us_E346349_1/3

Elektrische Anschlusswerte

AS-Interface Protokoll ASi-3
AS-Interface Eingänge D0 - D3 = Schlüsselerkennung
AS-Interface Slave Typ ID-Code: B, EA-Code: 0
Betriebsspannung AS-Interface
DC 19 ... 30 ... 31.6 V
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 1.5 kV
Einschaltzeit
Sicherheitsausgänge max. 300 ms
Risikozeit nach EN 60947-5-3 max. 260 ms
Schutzklasse III
Stromaufnahme
gesamt max. 50 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Anschlussart
Auswertung Anschlussleitung PUR mit Steckverbinder M8X1 3-polig
Lesekopf Anschlussleitung PUR mit offenem Leitungsende 2-adrig
Bereitschaftsverzögerung 0.5 s
Einbaulage beliebig
Schaltfrequenz max. 1 Hz
Lagertemperatur -25 ... 70 °C
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65/IP67
Umgebungstemperatur Leitung (dynamisch) -5 ... 65 °C
Umgebungstemperatur Leitung (statisch) -20 ... 55 °C
Werkstoff
Gehäuse Kunststoff, PBT

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Stellung der Schutzeinrichtung Lesekopf CES-A-LMNPL e-4.5x10-9420 y
Sichere SchlüsselerkennungLesekopf CKS-A-L..PL e-4.5x10-9320 y


Verschiedenes

Hinweise für UL-Zulassung Betrieb nur mit UL-Class 2 Spannungsversorgung

Zubehör

Downloads

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 172238
Artikelbezeichnung CES-FD-AS2A-U-01-U002-172238
Bruttogewicht 0,07kg
Zolltarifnummer 85365019000
ECLASS 27-27-24-03 Sicherheitsgerichteter Transponderschalter
