CEM-A-LE05H-S2-104606 (Best. Nr. 104606)

Lesekopf CEM-A-LE05H-S2... mit Zuhaltung ohne Zuhaltungsüberwachung mit einstellbarer Haftkraft

  • Lesekopf mit Zuhaltung ohne Zuhaltungsüberwachung
  • Zuhaltekraft 650 N
  • Einstellbare Haftkraft
  • Bis Kategorie 4 nach EN ISO 13849-1
  • Zwei Sicherheitsschrauben M5x16 im Lieferumfang enthalten
CEM-A-LE05H-S2-104606 (Best. Nr. 104606)

Beschreibung

Kombinationsmöglichkeiten

Geeignet für den Anschluss an ein CES-AZ Auswertegerät

Einstellbare Haftkraft

Auch bei ausgeschalteter Zuhaltung verfügt diese Ausführung über eine Haftkraft. Damit soll z. B. verhindert werden, dass die Schutztür durch Vibration o. ä. aufgehen kann. Die Haftkraft ist mit einem Programmieradapter in den Stufen 70 N, 110 N oder 150 N einstellbar.

Wichtig: Um die voreingestellte Haftkraft zu verändern, benötigen Sie einen Programmieradapter.

Anfahrrichtung

<p>Anfahrrichtung</p>

Typischer Ansprechbereich

<p>Typischer Ansprechbereich</p>



Sicheren Abschaltabstand
sar = 20 mm bei internem
Bauteileausfall beachten.
Sicherheitsausgänge sind
sicher ausgeschaltet.

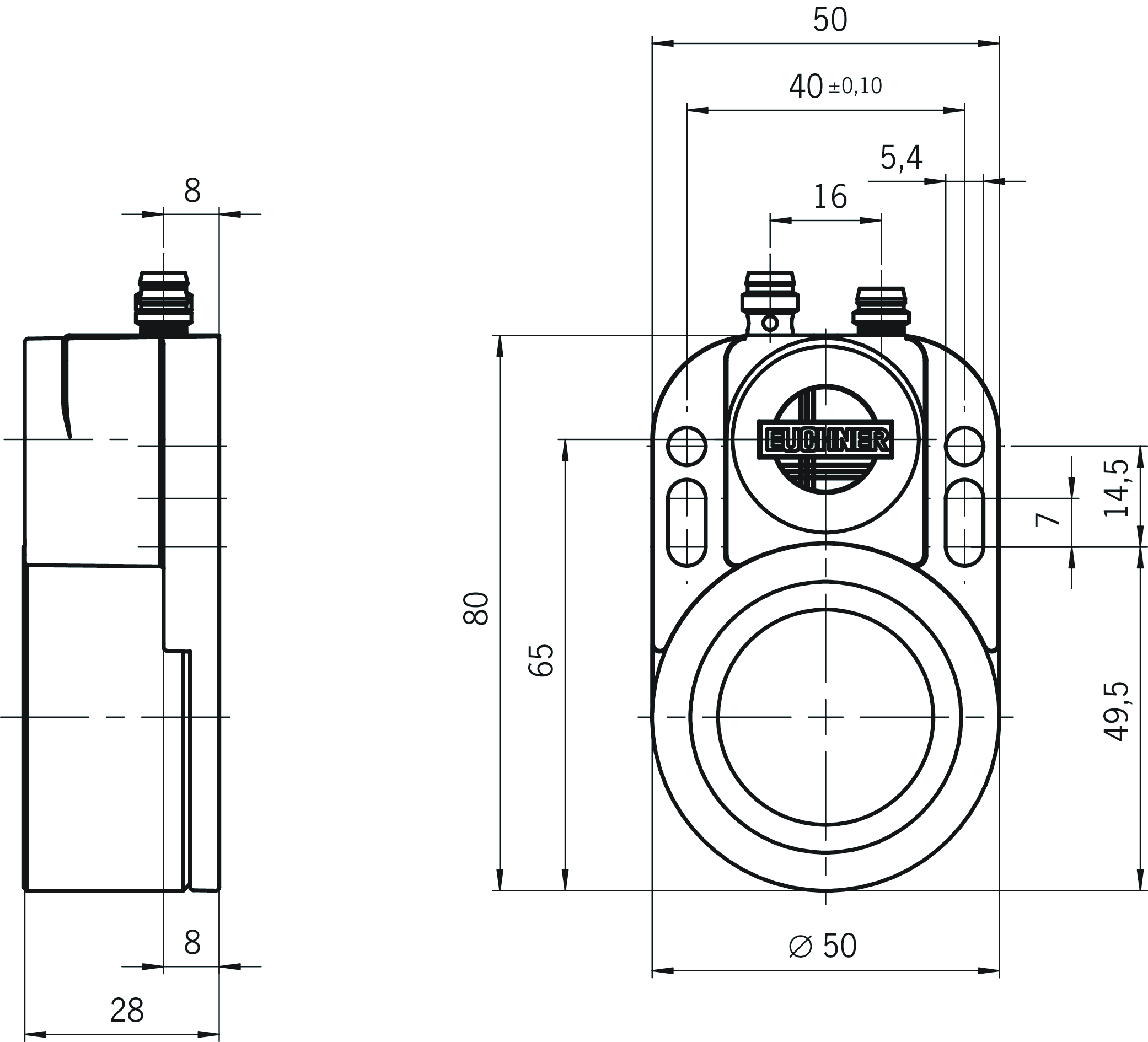

Maßzeichnung
Maßzeichnung
Anschluss Magnetbetriebsspannung Stecker S1.Eine Freilaufdiode ist in jedem CEM bereits integriert.
Anschluss Magnetbetriebsspannung Stecker S1.Eine Freilaufdiode ist in jedem CEM bereits integriert.
Anschluss Magnetbetriebsspannung Stecker S1.Eine Freilaufdiode ist in jedem CEM bereits integriert.
Anschluss Magnetbetriebsspannung Stecker S1.Eine Freilaufdiode ist in jedem CEM bereits integriert.

Maßzeichnungen

Maßzeichnungen

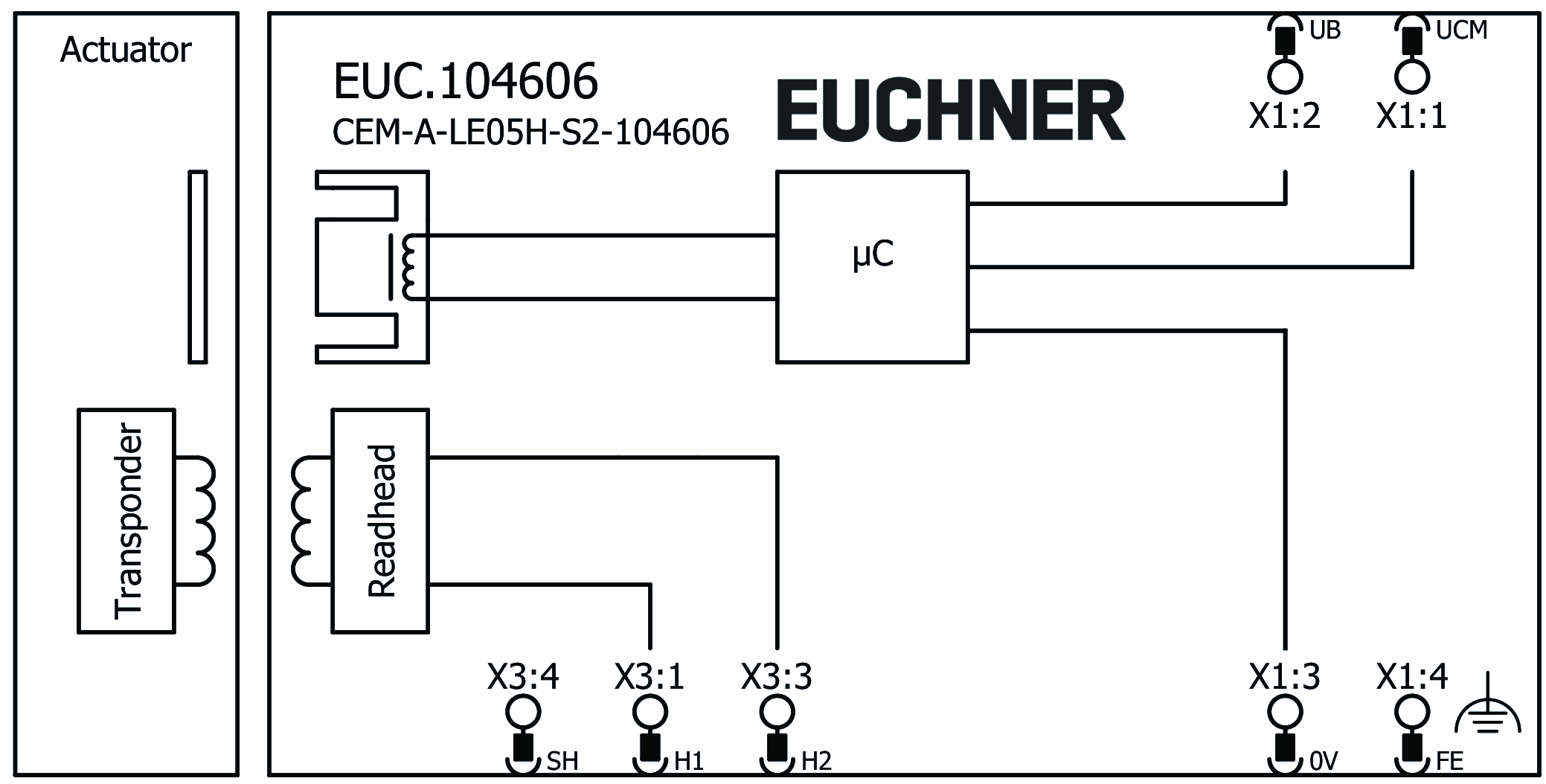

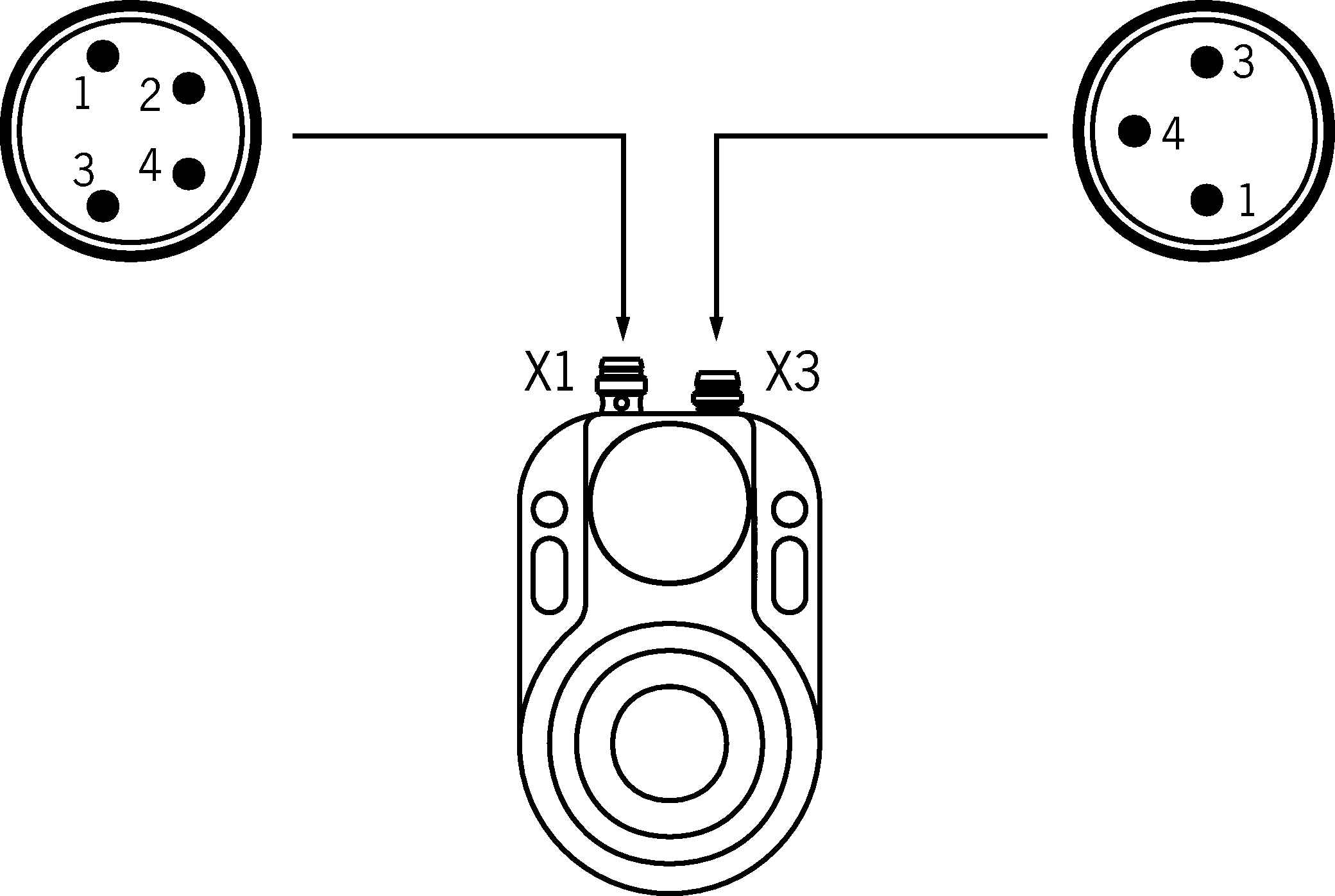

Anschlussbeispiele

Anschlussbeispiele

Anschlussbeispiele

Anschlussbeispiele
CES Auswertegerät
X1.1U
X1.2NC
X1.30 V/GND
X1.4Funktionserde
X3.1Datenleitung
X3.3Datenleitung
X3.4SH (Schirm)

Technische Daten

Zulassungen

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/5

Arbeitsbereich

Gesicherter Ausschaltabstand sar max. 20 mm
Gesicherter Schaltabstand sao
bei Mittenversatz m= ±2,5 mm 0 mm
Mittenversatz -2.5 ... +2.5 mm
Schalthysterese
bei Mittenversatz m=0 0.7 mm

Elektrische Anschlusswerte

Anschlussleistung 2.8 W
Betriebsspannung DC
UB 24 V DC -15% ... +10%
UCM 24 V DC -15% V DC ... +10% V DC
Magnet-Einschaltdauer ED 100 %
Stromaufnahme
an UB bei UCM=0V 25 mA
an UCM bei 24V 10 mA
an UB bei UCM=24V 100 mA

Mechanische Werte und Umgebung

Anschlussart
X1, Magnet (gelbe LED im Stecker integriert) Steckverbinder M8x1, 4-pol. Stift (mit Rast- / Schraubanschluss)
X3, Lesekopf Steckverbinder M8x1, 3-pol. Stift (mit Rast- / Schraubanschluss)
Einbaulage beliebig
Schaltfrequenz
Magnet max. 1 Hz
Haftkraft
einstellbar 70/110/150 (Auslieferungszustand 110 N) N
Lagertemperatur -25 ... 70 °C
Leitungslänge max. 25 m
Mechanische Lebensdauer
bei Verwendung als Türanschlag und 1 Joule Aufprallenergie 1 x 10⁶
Schutzart IP67
Umgebungstemperatur -25 ... 50 °C
Werkstoff
Gehäuse Aluminium Druckguss
Magnet Stahl, vernickelt
Lesekopf Kunststoff (PPS)
Zuhaltekraft F
(nicht überwacht, in axialer Richtung) bei UCM=24V 650 N
Zuhaltungsprinzip Arbeitsstromprinzip

Zubehör

Downloads

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 104606
Artikelbezeichnung CEM-A-LE05H-S2-104606
Bruttogewicht 0,432kg
Zolltarifnummer 85365019000
ECLASS 27-27-24-05 Sicherheitsgerichteter Transponderschalter mit Zuhaltung
