适用于NZ.VZ、NZ.VZ.VS和TZ安全开关的触发块
- 每个触发块有两个不锈钢安全螺钉
Description
直线型触发块
直头触发块用于移门或开闭半径大于1,000 mm的铰链门。安全螺钉可起到防止触发块螺纹松动的作用。内附的安全螺钉可采用普通工具插装，但不可再拆下。
具有超行程的触发块
16 毫米 | 适用于间隙较大的门 |

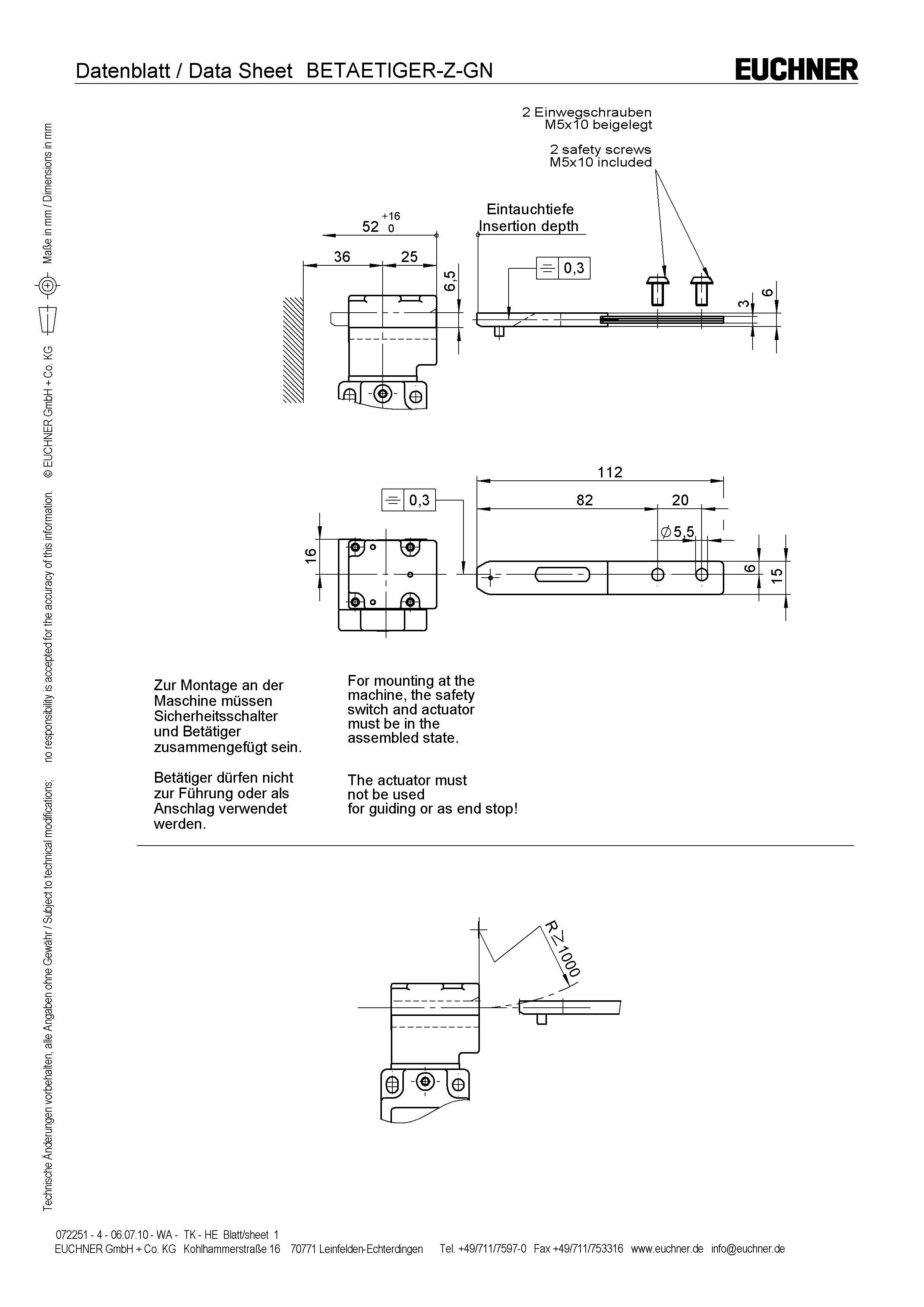

尺寸图
Technical data
审批
机械值和环境
| 存储温度 | -25 ... 70 °C |
| 超行程 | max. 16 mm |
| 门半径 | min. 1000 mm |
| 材料 | |
| 触发块 | 镀锌钢 |
| 护套 | 塑料 |
| 螺钉 | 不锈钢 |
杂项
| 插接筒的可用性 | 否 |
Accessories
Downloads
Single Documents
Other Documents
批准和证书
DGUV
Doc. no.
Version
Language
Size
DGUV
Doc. no.
Version
Language
Size
3,3 MB
CAD data
Ordering data
| Ordernumber | 072251 |

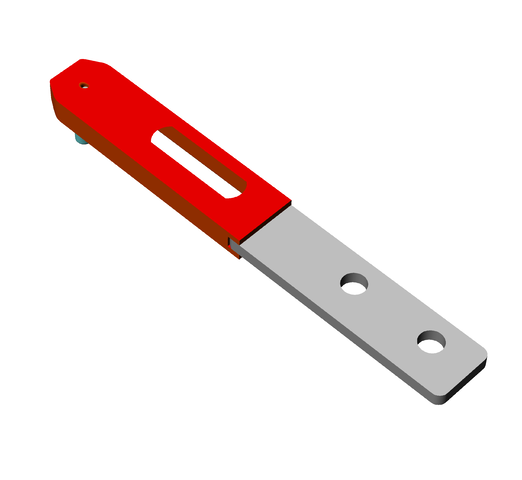

| Item designation | BETAETIGER-Z-GN |
| Gross weight | 0,039kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
