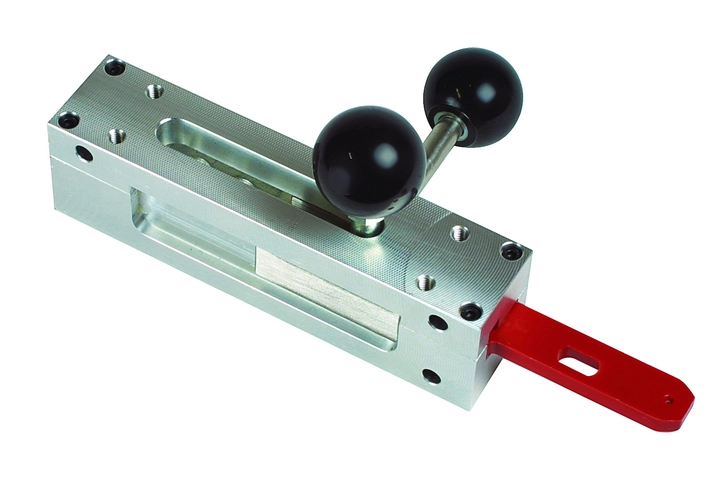

RIEGEL NZ/TZ-S1/CF (Order no. 079785)

适用于具有应急逃生解锁装置的NZ.VZ、NZ.VZ.VS和TZ安全开关

  • 铝质门闩
  • 适用于左开式铰链门
  • 配有应急逃生杆的门闩
  • 开启位置配有弹簧销
  • 适用于约5 mm门间隙
RIEGEL NZ/TZ-S1/CF (Order no. 079785)

Description

组合选项

  • NZ.VZ系列安全开关

  • TZ系列安全开关，带应急逃生解锁装置

交货范围

  • 门闩部件

  • 触发块

需单独订购：

  • 安全开关

锁止在开启位置

在开启位置闩锁是为了防止人员被困在机器内部。门开启后，触发块通过一个内置复位弹簧自动回缩到门闩内。当关上铰链门时，这可防止触发块因被误用作机械式门挡块而损坏。

应急逃生解锁装置

带应急逃生解锁装置的门闩配有一个应急逃生杆，可从安全门内部打开门闩。

门类型和门铰链

适用于铰链门或移门。适用于左开或右开式铰链门。无门挡块，门可以向内和向外打开。

集成的挂锁装置

借助集成的挂锁装置，可将门闩固定在开启位置，例如使用挂锁。可以防止人员被意外锁在危险区域内。

尺寸示意图
尺寸示意图

尺寸图

尺寸图
1球型头粘合在杠杆内，使其不能转动。（内附件松动）
1)附加信息：设置接近方向时，手柄必须牢固地粘合到螺纹内。禁止在系统工作期间拆除手柄，以防发生篡改。安装时必须正确结合安全开关与触发块（门闩）。安全开关不可作为安全门的终端挡块使用。
2NZ.VZ系列安全开关接近方向C
2)门闩紧固
3可用于3把挂锁的孔

Technical data

机械值和环境

接近方向 C
应急逃生解锁装置 是
存储温度 -25 ... 70 °C
材料
滑动 铝质
壳体 铝质
手柄 塑料

杂项

机械制动装置 无

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 079785
Item designation RIEGEL NZ/TZ-S1/CF
Gross weight 0,657kg
Global Trade Item Number (GTIN) 4047048000094
Customs tariff number 83014090000
