配有SR11圆形接插头的接配线电缆，25 m
- SR11母头，11针 + PE
- 直插头
- PUR电缆
- 25 m长电缆
- 配有飞线延长线
Description
接头分配
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
 | 12 |

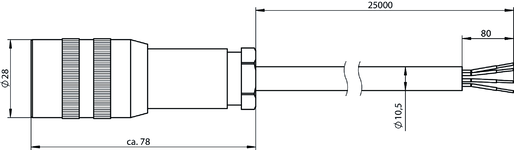

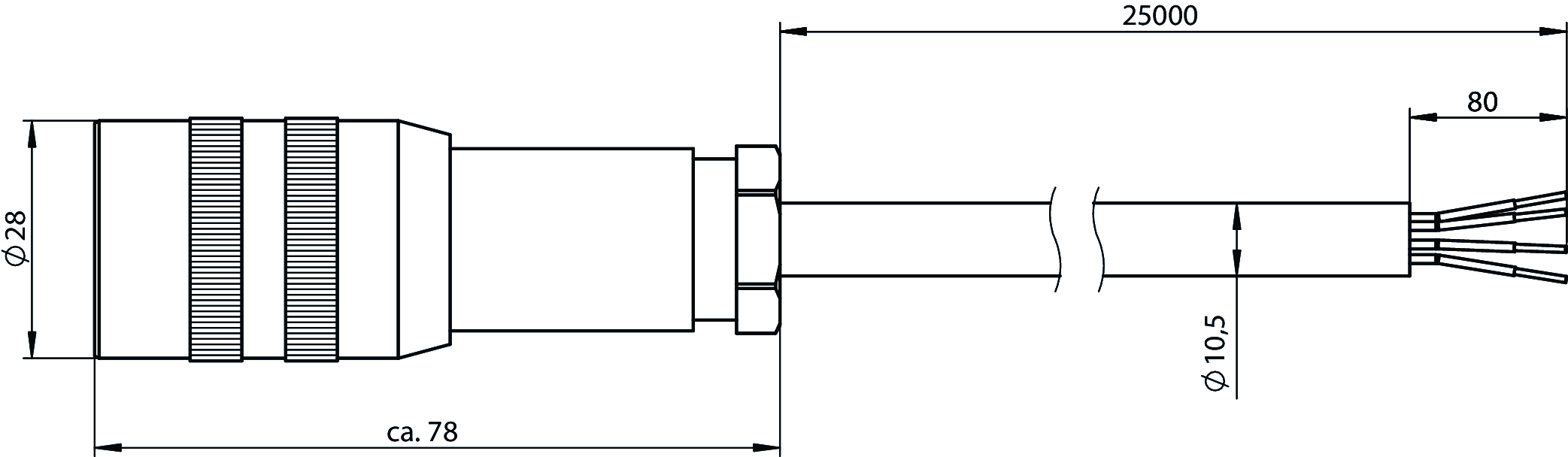

尺寸图
尺寸图
尺寸图
Technical data
电气连接值
| 额定电压 | 50 V |
| 测试电压 | 1.5 kV |
机械值和环境
| 导线截面积 | 1 mm² |
| 导线数 | 12 |
| 动态弯曲半径 | 12.5 x外径 |
| 静态弯曲半径 | 4 x外径 |
| 存储温度 | -40 ... 80 °C |
| 电缆类型 | 直型 |
| 电缆直径 | |
| 约 | 10.5 mm |
| 电缆长度 | 25 m |
| 适用于拖链应用场合 | 否 |
| 电缆环境温度（动态） | -5 ... 70 °C |
| 电缆环境温度（静态） | -40 ... 80 °C |
| 材料 | |
| 护套 | PUR |
| 连接2 | |
| 导线端 | 护套已剥除 |
| 连接类型 | 飞线 |
| 连接1 | |
| 连接类型 | M26 x 1.5圆形接插头 |
| 连接类型 | 母插头 |
| 电缆引出口 | 直型 |
| 插针数 | 12 (11+PE) |
| 保护等级 | IP65 (仅适用于拧紧状态) |
| 插头锁 | 螺钉连接 |
| 材料 | |
| 插头壳体 | PET |
Downloads
Single Documents
符合性声明
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC20001578
Version
Language
Size
0,2 MB
说明
Safety information
Doc. no.
Version
Language
Size
Safety information
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Information de sécurité
Información de seguridad
Sicherheitsinformation
Informação de segurança
Informazioni sulla sicurezza
Bezpečnostní informace
Biztonsági információ
Информация за безопасност
Sikkerhedsinformation
Ohutusalane teave
Turvallisuustiedot
Πληροφορία ασφαλείας
Sigurnosne informacije
Informācija par drošību
Saugos informacija
Veiligheidsinformatie
Sikkerhetsinformasjon
Informacje o bezpieczeństwie
Säkerhetsinformation
Varnostne informacije
Bezpečnostné informácie
Güvenlik bilgisi
Informații privind siguranța
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,6 MB
Sicherheitsinformation
Doc. no.
MAN20001593
Version
01-10/22
Language
Size
0,2 MB
Other Documents
销售文件
塑料壳体 的安全开关
Doc. no.
Version
Language
Size
塑料壳体 的安全开关
Doc. no.
116243
Version
11-03/18
Language
Size
6,1 MB
Safety Switches with Plastic Housing
Doc. no.
096956
Version
11-03/18
Language
Size
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
Doc. no.
100677
Version
11-03/18
Language
Size
6,6 MB
Interruptores de seguridad con carcasa plástica
Doc. no.
104855
Version
11-03/18
Language
Size
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
Doc. no.
096955
Version
11-03/18
Language
Size
6,6 MB
Bezpečnostní spínače s plastovým pouzdrem
Doc. no.
121649
Version
11-03/18
Language
Size
6,5 MB
金属壳体 的安全开关
Doc. no.
Version
Language
Size
金属壳体 的安全开关
Doc. no.
102453
Version
11-03/18
Language
Size
8,2 MB
Safety Switches with Metal Housing
Doc. no.
100369
Version
11-03/18
Language
Size
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Doc. no.
100676
Version
11-03/18
Language
Size
7,9 MB
Interruptores de seguridad con carcasa metálica
Doc. no.
104856
Version
11-03/18
Language
Size
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Doc. no.
100319
Version
11-03/18
Language
Size
7,9 MB
Bezpečnostní spínače s kovovým pouzdrem
Doc. no.
121650
Version
11-03/18
Language
Size
7,8 MB
Ordering data
| Ordernumber | 094749 |
| Item designation | C-M26F12-12X1,0PU25,0-MA-094749 |
| Gross weight | 4,799kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-06-03-04 Appliance cord (data cable) |
