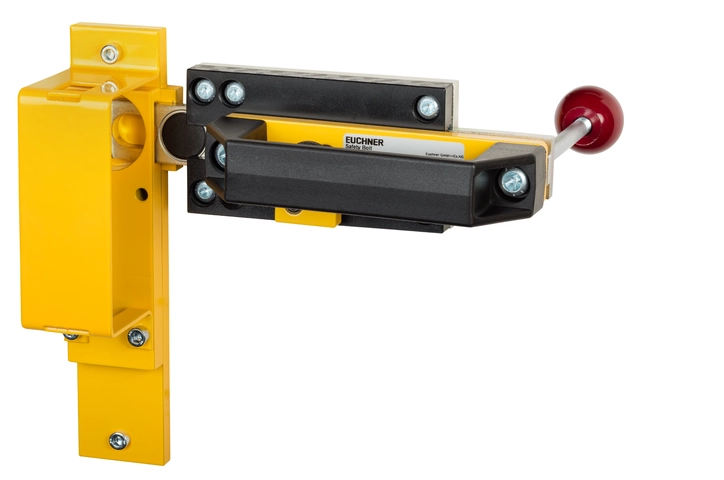

RIEGEL CES-AR-C/F (Order no. 104964)

适用于CES-C01安全开关的门闩

  • 适用于CES-C01开关的门闩
  • 钢质门闩
  • 适用于左开或右开式铰链门
  • 配有应急逃生杆的门闩
  • 开启位置配有止动旋钮
  • 闭合位置配有球形机械制动装置
  • 适用于约15 mm门间隙
  • 用于安全开关的护板
RIEGEL CES-AR-C/F (Order no. 104964)

Description

交货范围

  • CES触发块预装配在门闩锁舌内

  • 预装配用于安全开关的护板


需单独订购：


  • 安全开关

锁止在关闭位置

门闩锁止在闭合位置，防止其意外开启。球头或弹簧式机械制动装置通过克服弹簧力打开。

门类型和门铰链

适用于铰链门或移门；适用于左开和右开式铰链门；有门挡块，门不能向内打开。

应急逃生解锁装置

带应急逃生解锁装置的门闩配有一个应急逃生杆，可从安全门内部打开门闩。

护板

护板可防止开关受损。

集成的挂锁装置

借助集成的挂锁装置，可将门闩固定在开启位置，例如使用挂锁。可以防止人员被意外锁在危险区域内。

尺寸示意图
尺寸示意图

尺寸图

尺寸图
1机械制动装置可防止意外开启（振动）
1)松开M5x10螺钉(1)
2内附应急逃生解锁装置松动
2)松开CES-...上的固定螺钉
3安全门框架(40x40)
3)转动挡板
4右开式铰链门
4)按与拆卸相反的顺序安装
5左开式铰链门
6挡板
7调整接近方向
8)门闩配有机械制动装置。挂接在开启位置。（防止门闩意外关闭）通过向上拉动止动旋钮进行解锁。

Technical data

机械值和环境

接近方向 A 或 C
可安装的安全开关数 1
应急逃生解锁装置 是
存储温度 -25 ... 70 °C
材料
导向带 塑料
底板 镀锌钢
开关支架 钢质，粉末喷涂
手柄 塑料

杂项

机械制动装置关闭位置 球形机械制动装置
机械制动装置开启位置 门闩机械制动装置
