公头法兰式连接头RC17
Description
公头法兰式连接头RC17
用于连接预装配的使能开关等。

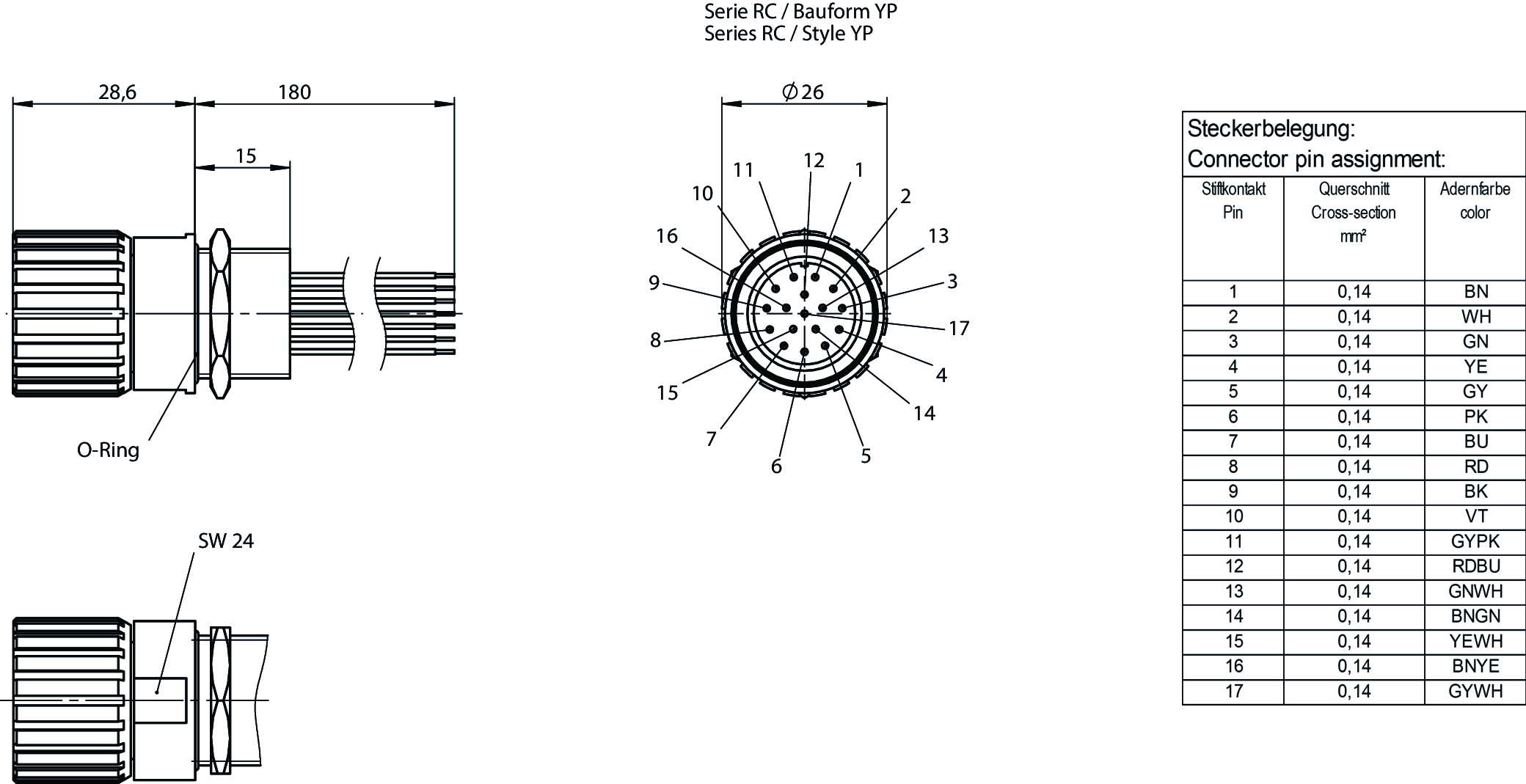

尺寸图
Technical data
电气连接值
| 连接横断面 | 0.14 mm² |
| 额定电压 | 150 V |
| 额定电流I | 8000 mA (每个触点（25 °C时）) |
| 屏幕连接 | 通过壳体连接 |
机械值和环境
| 导线截面积 | 0.14 mm² |
| 导线数 | 23 |
| 圆形接插头名称 | RC17 |
| 动态弯曲半径 | 10x电缆直径 |
| 静态弯曲半径 | 10x电缆直径 |
| 存储温度 | -40 ... 105 °C |
| 电缆类型 | 直型 |
| 电缆长度 | 0.18 m |
| 适用于拖链应用场合 | 否 |
| 电缆环境温度（动态） | -20 ... 105 °C |
| 电缆环境温度（静态） | -40 ... 105 °C |
| 材料 | |
| 护套 | 不可用 |
| 连接2 | |
| 导线端 | 镀锡软线 |
| 连接类型 | 飞线 |
| 连接类型 | 飞线 |
| 电缆引出口 | 直型 |
| 插针数 | 17 |
| 插头锁 | 不可用 |
| 连接1 | |
| 连接类型 | 圆形接插头 |
| 连接类型 | 公头 |
| 电缆引出口 | 直型 |
| 插针数 | 17 |
| 保护等级 | IP67 (处于插入和锁止状态) |
| 插头锁 | 螺钉连接 |
| 材料 | |
| 插头壳体 | 金属 |
| 插头锁 | 铜锌或GD-Zn |
