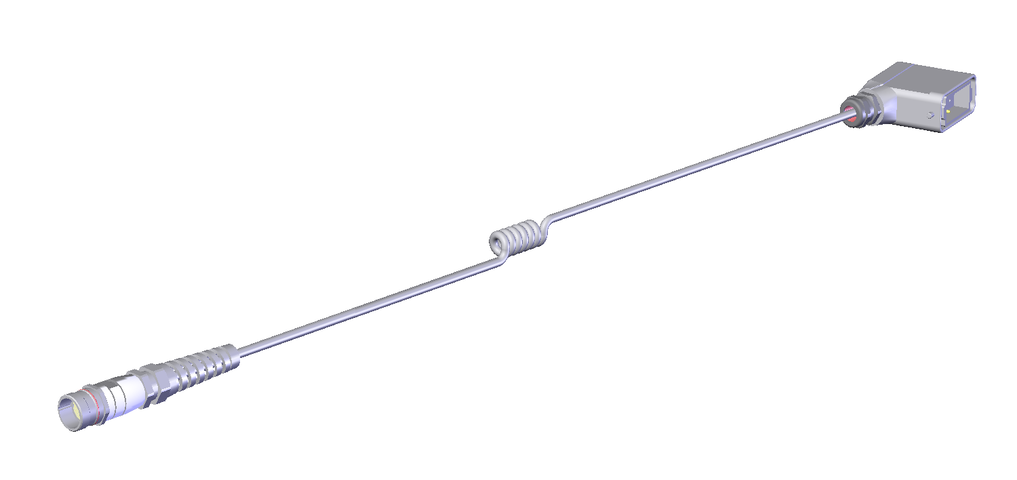

SPIRALLEITG M STECKVERB 9M-106392 (Order no. 106392)

用于ZSM授权开关的接配线电缆，配有RC17圆形接插头

  • 17针RC17母头和10针HAN10A公头
  • 直插头
  • PUR电缆
  • 螺旋式电缆
  • 9 m长电缆（加长型）
SPIRALLEITG M STECKVERB 9M-106392 (Order no. 106392)

Description

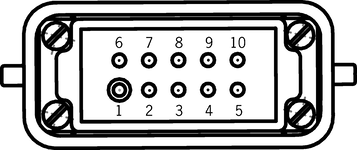

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

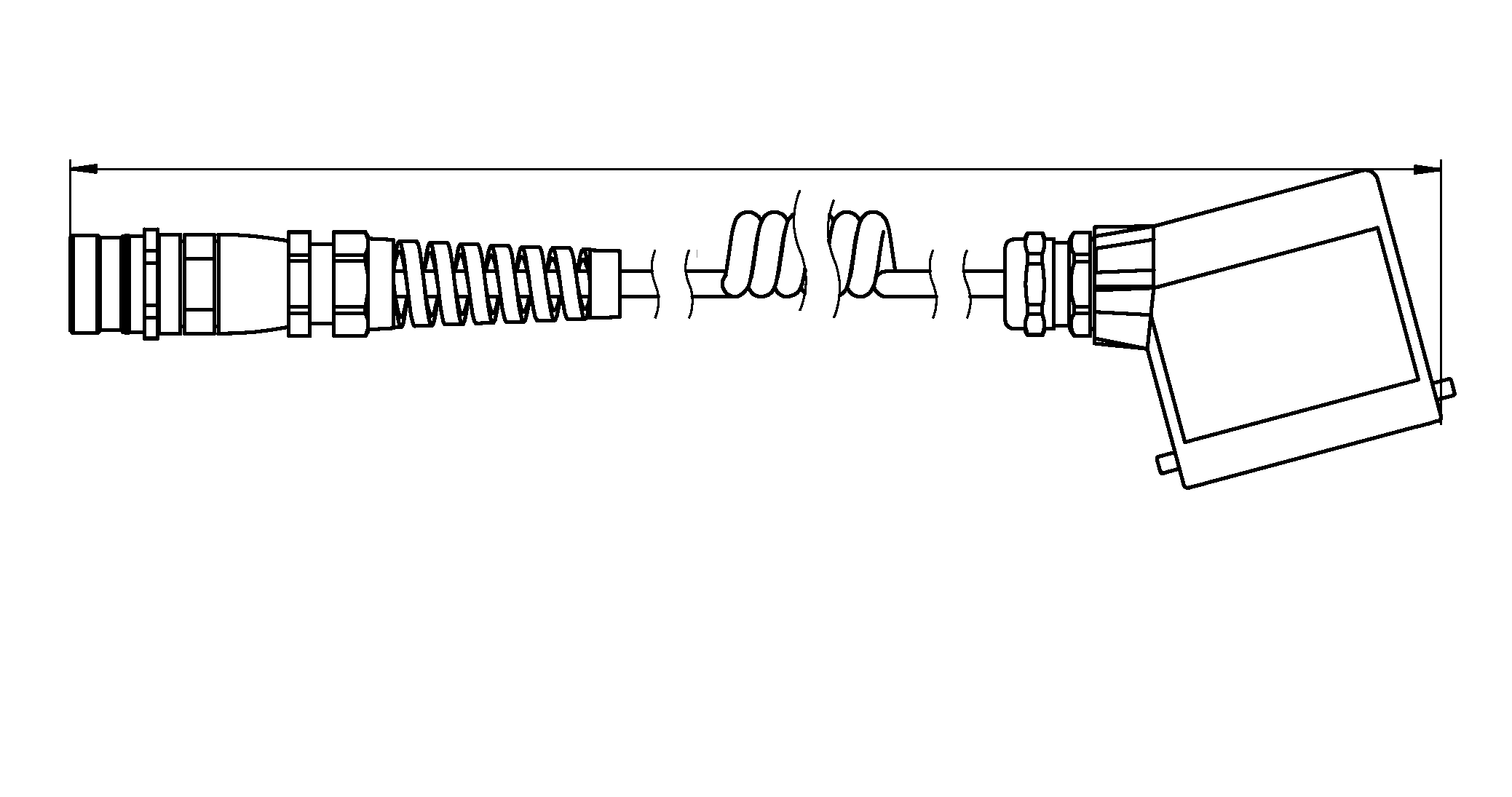

尺寸图

尺寸图

尺寸图

尺寸图

Technical data

电气连接值

电缆屏蔽 是 (铜螺纹覆盖，光学覆盖率约90％)
特定导线电阻 max. 145 Ω/km

机械值和环境

导线截面积 0.14 mm²
导线数 12
动态弯曲半径 15 x电缆直径
静态弯曲半径 10 x电缆直径
存储温度 -40 ... 80 °C
电缆类型 螺旋式
电缆直径 7.5 mm -0,3 ... +0,3 mm
电缆长度 9.0 m (加长型)
护套颜色
电缆 亚光黑
适用于拖链应用场合 否
电缆环境温度（动态） -10 ... 70 °C
电缆环境温度（静态） -40 ... 80 °C
材料
护套 PUR
连接1
连接类型 耦合圆形接插头
连接类型 母插头
圆形接插头名称 RC17
电缆引出口 直型
插针数 17
保护等级 IP67 (处于插入和拧紧状态)
插头锁 螺钉连接
连接2
连接类型 圆形接插头
连接类型 公头
圆形接插头名称 HAN10A
电缆引出口 直型
插针数 10
保护等级 IP68 (处于插入和拧紧状态)
插头锁 夹抓

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 106392
Item designation SPIRALLEITG M STECKVERB 9M-106392
Gross weight 1,273kg
Customs tariff number 85389099990
ECLASS 27-06-03-04 Appliance cord (data cable)
