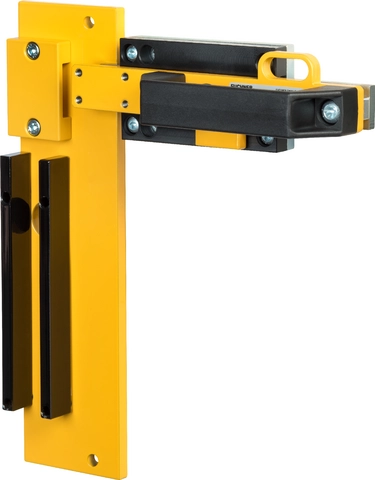

RIEGEL CET-A-C-C2308 (Order no. 109672)

适用于CET安全开关的门闩

  • 适用于CET系列开关的门闩
  • 钢质门闩
  • 适用于左开或右开式铰链门
  • 无门挡块
  • 适用于15 mm门间隙
RIEGEL CET-A-C-C2308 (Order no. 109672)

Description

交货范围

  • 用于CET触发块的AM-C-124721盖子


需单独订购：


  • CET安全开关/CET.-AX读头

  • CET触发块

门类型和门铰链

适用于铰链门或移门。适用于左开或右开式铰链门。无门挡块，门可以向内和向外打开。

外盖

采用AM-C-124721外盖，可有效防止CET被改动。该外盖可防止因操作简单的工具而手动按压下触发块上的弹簧锁止销钉。

集成的挂锁装置

借助集成的挂锁装置，可将门闩固定在开启位置，例如使用挂锁。可以防止人员被意外锁在危险区域内。

尺寸示意图
尺寸示意图

尺寸图

尺寸图
1适用于M6螺钉（两面）
2注意！门闩不可与应急逃生解锁装置配合使用。
3外盖
4注意！在后部位置，开关支架上没有门挡块！
5右开式铰链门
6安全门框架(40x40)

Technical data

机械值和环境

接近方向 A 或 C
可安装的安全开关数 1
应急逃生解锁装置 无
存储温度 -25 ... 70 °C
材料
手柄 塑料
底板 镀锌钢
导向带 塑料
开关支架 钢质，粉末喷涂

杂项

C数值
C2308 门闩没有门挡块
机械制动装置 无

Downloads

Single Documents

Doc. no.
Version
Language
Size
Doc. no. 2530033
Safety Information for Bolts
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Sicherheitsinformation für Riegel
Doc. no.
2530033
Version
04-03/24
Language
Size
0,2 MB
Doc. no. 2530033
Informação de segurança referente ao trinco
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informazioni sulla sicurezza per il chiavistello
Doc. no.
2530033
Version
04-03/24
Language
Size
0,1 MB
Doc. no. 2530033
Bezpečnostní informace pro petlice
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Tolózár biztonsági információi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Информация за безопасност за ригели
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sikkerhedsinformation for bolte
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Ohutusalane teave riivistuste kohta
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Turvallisuustietoja salvalle
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Πληροφορίες ασφαλείας για μάνδαλα
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sigurnosne informacije za brave
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Aizbīdņu drošības informācija
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Saugos informacija skląsčiui
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Veiligheidsinformatie voor grendels
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Sikkerhetsinformasjon for låser
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Informacje o bezpieczeństwie dotyczące użytkowania zasuw
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Säkerhetsinformation för regeln
Doc. no.
2530033
Version
04-03/24
Language
Size
0,4 MB
Doc. no. 2530033
Varnostne informacije o zapahu
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Bezpečnostná informácia pre závory
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Sürgüler için güvenlik bilgisi
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB
Doc. no. 2530033
Informații de siguranță privind zăvoarele
Doc. no.
2530033
Version
04-03/24
Language
Size
0,5 MB

Other Documents

Ordering data

Ordernumber 109672
Item designation RIEGEL CET-A-C-C2308
Gross weight 3,165kg
Customs tariff number 83014090000
