用于CTP/CTA安全开关的弯头触发块
- 顶部触发块弯头
- 内附两个安全螺钉
Description
顶部触发块弯头
弯头触发块用于移门或开闭半径大于300 mm的铰链门。安全螺钉可起到防止触发块螺纹松动的作用。
内附的安全螺钉可采用普通工具插装，但不可再拆下。

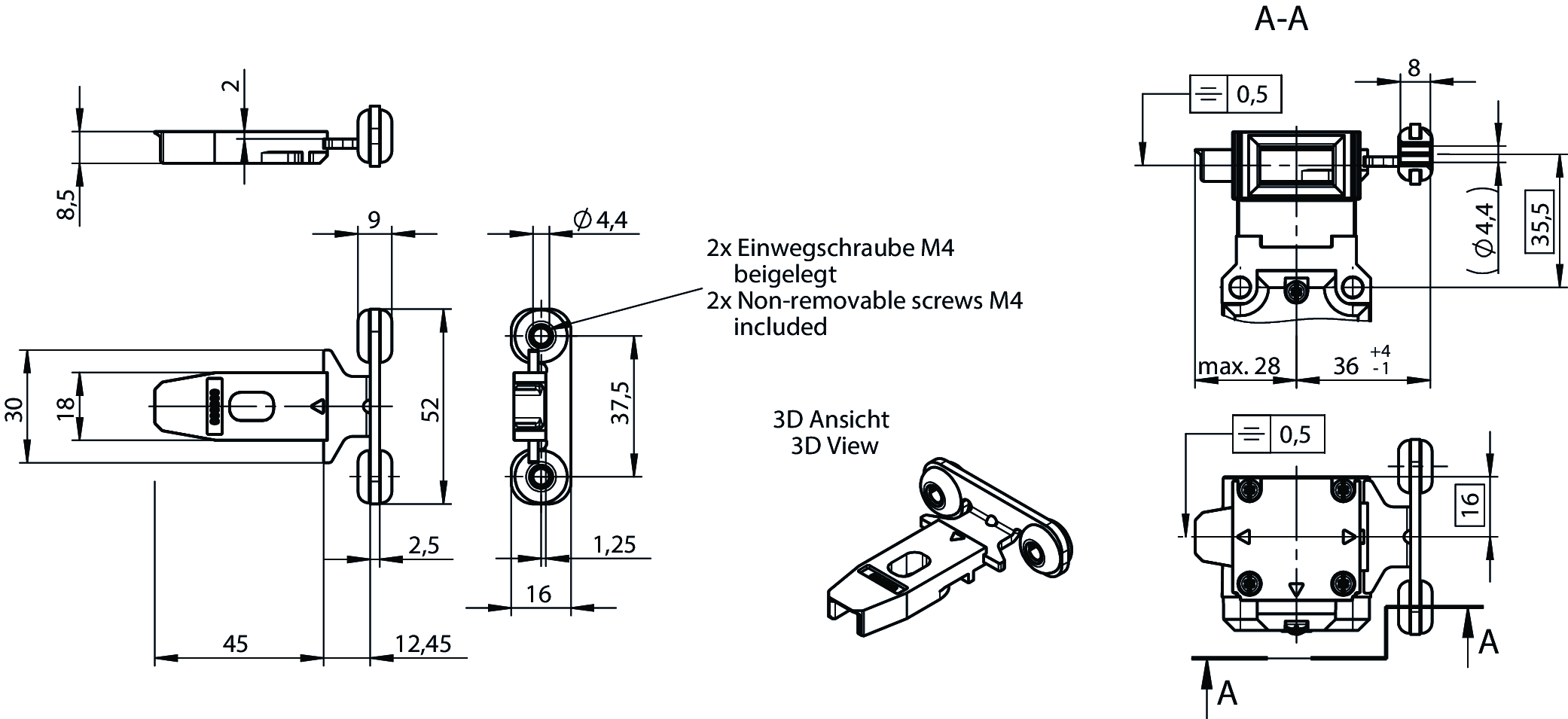

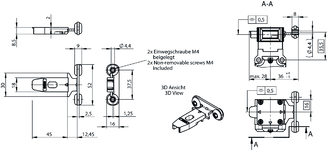

尺寸图
尺寸图
Technical data
审批
电气连接值
| 电源 | 通过读头感应 |
机械值和环境
| 存储温度 | -25 ... 70 °C |
| 机械寿命 | 1 x 10⁶ |
| 超行程 | 5 mm |
| 保护等级 | IP67/IP69 |
| 环境温度 | -20 ... 55 °C |
| 材料 | |
| 衬套 | NBR |
| 安装 | 不锈钢 |
| 封装 | 纤维增强塑料，黑色 |
| 锁紧力Fmax | 1500 N |
| 锁紧力FZh | 1100 N (Fzh = Fmax/1.3) |
Downloads
批准和证书
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,3 MB
销售文件
信息表
Doc. no.
Version
Language
Size
信息表
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Doc. no.
158439
Version
12-02/18
Language
Size
2,4 MB
transponder-coded safety switch CTP with guard locking
Doc. no.
123244
Version
12-02/18
Language
Size
2,3 MB
Interrupteur de sécurité à codage par transpondeur CTP avec interverrouillage
Doc. no.
123245
Version
12-02/18
Language
Size
2,3 MB
Interruptor de seguridad CTP codifi cado por transponder con bloqueo
Doc. no.
123246
Version
12-02/18
Language
Size
2,3 MB
Transpondercodierter Sicherheitsschalter CTP mit Zuhaltung
Doc. no.
123243
Version
12-02/18
Language
Size
2,3 MB
信息表
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Doc. no.
126214
Version
12-02/18
Language
Size
2,3 MB
Finecorsa di sicurezza con codifi ca a transponder CTP con meccanismo di ritenuta
Doc. no.
126042
Version
12-02/18
Language
Size
2,3 MB
ガード・ロック付き トランスポンダー・ コード化 安全スイッ チCTP
Doc. no.
136411
Version
12-02/18
Language
Size
4,3 MB
Bezpecnostní spínac CTP s kódovaným transpondérem a jištením ochranného krytu
Doc. no.
126604
Version
12-02/18
Language
Size
2,3 MB
Kodowany RFID - wyłącznik bezpieczeństwa CTP z ryglowaniem
Doc. no.
160884
Version
12-02/18
Language
Size
2,2 MB
Kilitli RFID kodlu emniyet salteri CTP
Doc. no.
126076
Version
12-02/18
Language
Size
2,3 MB
CAD data
Ordering data
| Ordernumber | 122667 |

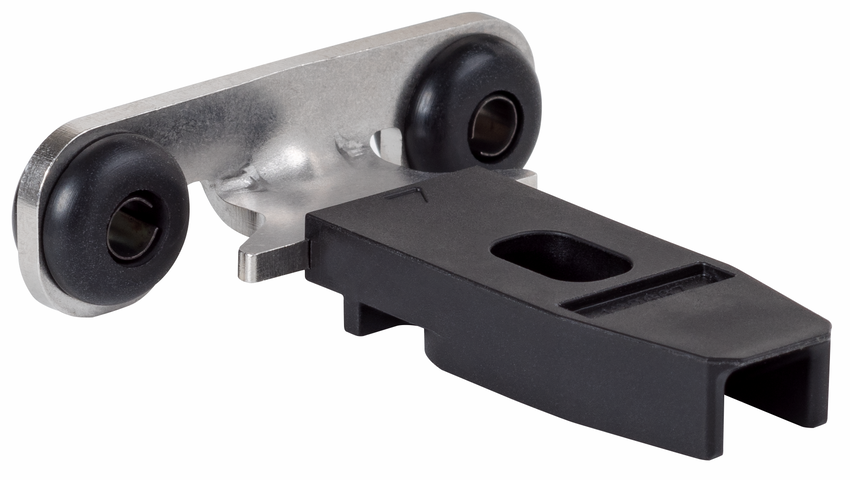

| Item designation | A-C-H-W-SST-122667 |
| Gross weight | 0,036kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-24-04 Actuator for safety-related proximity switch |
