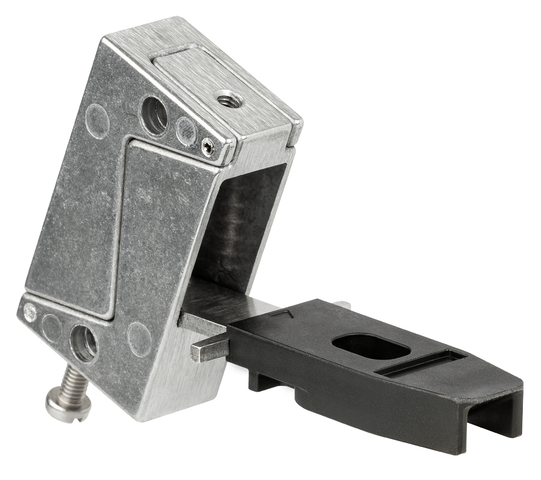

用于CTP/CTA安全开关的铰链式触发块
- 适用于顶开式铰链门的铰链式触发块
- 内附两个安全螺钉
Description
铰链式触发块
铰链式触发块应用于半径较小的转门。触发块的弹簧的弹性运动可防止因触发头卡死而造成损坏。根据安全门的运动类型，必须针对左开、右开或顶开、底开式应用选择触发块。
内附的安全螺钉可采用普通工具插装，但不可再拆下。
尺寸图
尺寸图
Technical data
审批
电气连接值
| 电源 | 通过读头感应 |
机械值和环境
| 存储温度 | -25 ... 70 °C |
| 机械寿命 | 1 x 10⁶ |
| 超行程 | 5 mm |
| 保护等级 | IP67/IP69 |
| 环境温度 | -20 ... 55 °C |
| 材料 | |
| 安装范围 | 压铸铝 |
| 封装 | 纤维增强塑料，黑色 |
| 锁紧力Fmax | 2600 N |
| 锁紧力FZh | 2000 N (Fzh = Fmax/1.3) |
Accessories
Downloads
批准和证书
c UL us
Doc. no.
Version
Language
Size
c UL us
Doc. no.
Version
Language
Size
0,3 MB
销售文件
信息表
Doc. no.
Version
Language
Size
信息表
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Doc. no.
158439
Version
12-02/18
Language
Size
2,4 MB
transponder-coded safety switch CTP with guard locking
Doc. no.
123244
Version
12-02/18
Language
Size
2,3 MB
Interrupteur de sécurité à codage par transpondeur CTP avec interverrouillage
Doc. no.
123245
Version
12-02/18
Language
Size
2,3 MB
Interruptor de seguridad CTP codifi cado por transponder con bloqueo
Doc. no.
123246
Version
12-02/18
Language
Size
2,3 MB
Transpondercodierter Sicherheitsschalter CTP mit Zuhaltung
Doc. no.
123243
Version
12-02/18
Language
Size
2,3 MB
信息表
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Info sheets
Fiches info
Ficha informativa
Fichas de informação
情報シート
정보 시트
Informační listy
Doc. no.
126214
Version
12-02/18
Language
Size
2,3 MB
Finecorsa di sicurezza con codifi ca a transponder CTP con meccanismo di ritenuta
Doc. no.
126042
Version
12-02/18
Language
Size
2,3 MB
ガード・ロック付き トランスポンダー・ コード化 安全スイッ チCTP
Doc. no.
136411
Version
12-02/18
Language
Size
4,3 MB
Bezpecnostní spínac CTP s kódovaným transpondérem a jištením ochranného krytu
Doc. no.
126604
Version
12-02/18
Language
Size
2,3 MB
Kodowany RFID - wyłącznik bezpieczeństwa CTP z ryglowaniem
Doc. no.
160884
Version
12-02/18
Language
Size
2,2 MB
Kilitli RFID kodlu emniyet salteri CTP
Doc. no.
126076
Version
12-02/18
Language
Size
2,3 MB
CAD data
Ordering data
| Ordernumber | 122675 |
| Item designation | A-C-H-RO-LS-122675 |
| Gross weight | 0,072kg |
| Customs tariff number | 85389099990 |
| ECLASS | 27-27-24-04 Actuator for safety-related proximity switch |
