CES-I-BP-M-C07-SI-162813 (Order no. 162813)

安全开关 CES-I-BP-.-C07-......，RFID，M12 接插连接件，用于连接分散式外围系统

  • 通用编码
  • M12 接插连接件，5 针，第 5 针未分配
  • 用于连接分散式外围系统
CES-I-BP-M-C07-SI-162813 (Order no. 162813)

Description

与分散式外围系统直接连接

通过 M12 接插件进行的连接经过优化，可直接连接 IP67 IO 模块，如 SIEMENS 的 ET200pro 和 ET200eco、MURR 的 MVK 和 BECKHOFF 的 EP1957。

接近方向和安装位置

允许的安装位置

典型工作距离

(仅与执行机构 CES-A-BTN-C07 配合使用）

如果触发块和安全开关沿一侧接近，必须维持至少s = 6 mm的距离，以确保开关正常输出。

注意事项：

根据执行机构、基体材料和安装情况的不同，响应范围也会有所不同。更多操作范围请参见操作说明书。

通用编码安全评估

系统检查执行机构的类型是否可以被系统识别（多码评估）。系统的编码水平较低。每个合适的执行机构都能被开关识别。

安全特性

由于有两个带内部监控的冗余安全输出（半导体输出），该设备适用于

  • 类别 4 /PL e，符合 EN 13849-1 标准
    SIL 3（符合 EN IEC 62061 标准

所用的 OSSD 输出端通过测试脉冲检查其功能是否存在短路和交叉电路。

LED指示灯

STATE（状态）

状态LED灯

DIA

诊断LED指示灯

引脚定义

接插头（连接面视图）插针产品描述功能接配线电缆的导线颜色

1UB电子装置工作电压，24 V DCBN
2FO1A安全输出，通道AWH
30 伏特质量 0 V 直流电压BU
4FO1B安全输出，通道BBK
5-未连接GY

接插连接件已对齐 C07

所示设备的安装位置如下：电缆出口 C（左），电缆出口 A（右）。

交货范围

  • 固定孔盖

所需附件

不包含触发块。

尺寸示意图
尺寸示意图

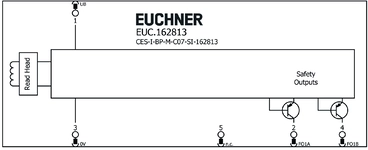

配线图
配线图
CES-C07：应答机编码安全开关

尺寸图

尺寸图
1LED指示灯
2工作面
3取决于安装方向：电缆引出口在左侧或右侧

连接实例

连接实例

Technical data

审批

EAC_RU C-DE.MO05.B.00971/20TUEV Süd München_Z10 040393 0031 Rev. 02c_UL_us_E346349_1/1FCC_2AJ58-12_ECOLAB__CES C07

工作区

重复精度R 10 %

电气连接值

套期保值
外部（工作电压） 0.25 ... 8 A
额定限制短路电流 100 A
额定绝缘电压Ui 75 V
额定冲击电压 Uimp 1.5 kV
工作电压DC
UB 24 V DC -15% ... +15% 稳压，残余纹波<5%, PELV
开启时间
安全输出 max. 100 ms
EMC保护要求 符合EN IEC 60947-5-3标准
风险时间，符合EN 60947-5-3标准 max. 125 ms
安全等级 III
电流消耗 40 mA
污染程度（外部，符合EN 60947-1） 3
监控输出OD/C
输出类型 p开关，防短路功能
输出电压 UB-1.5 ... UB V DC
切换电流 1 ... 50 mA
安全输出FO1A/FO1B
输出类型 半导体输出，p开关，防短路功能
输出电压
低U(FO1A) / U(FO1B) 0 ... 1 V DC
高U(FO1A) / U(FO1B) UB-1.5V ... UB V DC (开关电流为50 mA时的值（不考虑电缆长度）。)
差异时间 max. 10 ms
利用类别
DC-13 24V 150mA (注意：对于感性负载，必须使用续流二极管对输出进行保护。)
断态电流Ir max. 0.25 mA
切换电流 1 ... 150 mA
测试脉冲持续时间 0.3 ms (适用于C<= 30nF且R<= 20kOhm的负载)
测试脉冲间隔 ca 100 ms

机械值和环境

尺寸 40 x 26.5 x 18
连接类型 5针M12圆形接插头
拧紧扭矩 max. 0.8 Nm
就绪状态延时 1.3 s
工作高度 max. 4 000 m
安装方向 任何
开关频率 max. 1 Hz
存储温度 -25 ... 70 °C
安装距离
开关之间 min. 50 mm
安装类型 安装在金属表面
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65/IP67/IP69/IP69K
环境温度
UB = 24V DC时 -25 ... 55 °C (+65 °C，IL = 每个安全输出最大10 mA时)
材料
壳体 塑料，PBT-PC-GF30

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
监控安全门位置PL e36x10-10420 y


杂项

UL 认证注意事项 只能通过2级UL电源或等效措施进行工作
附加功能 带盖

结合CES-A-BDN-06-158210触发块使用

开启距离
安装位置A 16 mm
安装位置D 7 mm
安装位置C 8 mm
安装位置B 11 mm
安全关机距离sar
x方向/安装位置C max. 21 mm
x方向/安装位置A max. 24 mm
安全的开关距离sao
x方向/安装位置C min. 6 mm
x方向/安装位置A min. 13 mm

兼容以下触发块：CES-A-BDN-06-158210、CES-A-BTN-C07-156230

开关磁滞 1 ... 2 mm

结合CES-A-BTN-C07-156230触发块使用

开启距离
安装位置A + B 13 mm
安装位置C + D 7 mm
安全关机距离sar
x方向/安装位置C + D max. 17 mm
x方向/安装位置A + B max. 20 mm
安全的开关距离sao
x方向/安装位置B min. 9 mm
x方向/安装位置A min. 10 mm
x方向/安装位置D min. 2 mm
x方向/安装位置C min. 3 mm

Accessories

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 162813
Item designation CES-I-BP-M-C07-SI-162813
Gross weight 0,05kg
Customs tariff number 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
