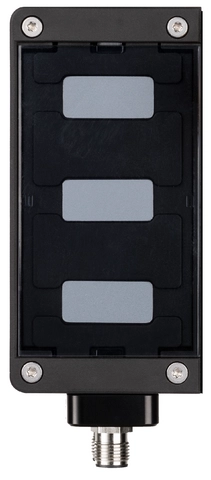

MSM-C...连接子模块（M12圆形接插头，随附3个滑入式标签）
- 适用于MGB2 Classic的连接子模块
- 5针M12圆形接插头
- 包含粘性标签
Description
接头分配
| 接插头（连接面视图） | 插针 | 产品描述 |
|---|---|---|
 | 7.1 | UB |
| 7.2 | FO1A | |
| 7.3 | 0 V UB | |
| 7.4 | FO1B | |
| 7.5 | - | |
| 8.1 | - | |
| 8.2 | OT/C | |
| 8.3 | IMM | |
| 8.4 | IMP | |
| 8.5 | - |
Technical data
机械值和环境
| 安装方向 | 任何 |
| 存储温度 | -25 ... 70 °C |
| 抗冲击和振动 | 符合EN IEC 60947-5-3标准 |
| 保护等级 | IP65 (IP20) (处于已安装状态) |
| 环境温度 | -25 ... 55 °C |
| 材料 | 玻璃纤维加固塑料，铝，铜锌，镀镍 |
| 连接1、2 | |
| 连接类型 | M12圆形接插头 |
| 连接类型 | 公头 |
| 插针数 | 5 |
| 插头锁 | 螺钉连接 |
| 插入周期 | 100 |
杂项
| 滑入式标签 | |||||||
| |||||||
| 附加功能 | |||||||
| 含预装配的插座连接器 | |||||||
| 内附标签夹，ID编号156733 | |||||||
Accessories
Downloads
符合性声明
EU-Konformitätserklärung
Doc. no.
Version
Language
Size
EU-Konformitätserklärung
Doc. no.
EDC2500504
Version
Language
Size
0,2 MB
Ordering data
| Ordernumber | 166093 |
| Item designation | MSM-C-K-BA-SISE-S9-166093 |
| Gross weight | 0,23kg |
| Customs tariff number | 85371098 |
| ECLASS | 27-24-26-05 Field bus, decentralized peripheral - function-/technology module |
