AY-SET-CF-167671 (Order no. 167671)

用于M23母头的替换压接触点

  • 用于M23母头，18针 + PE
  • 19个插座压接触点
  • 导线截面：0.5...1.0 mm²

Description

压接触点

需要使用压线工具（由Phoenix Contact提供）：压线钳RC-Z2504或RC-Z2514和定位器RC-Z2540。定位器对于压接过程中压接触点的轴向对准至关重要，拆卸工具：

  • 用于16个压接触点（直径1.0 mm）：RC-Z2097-1604251

  • 用于3个压接触点（直径1.5 mm）：RC-Z2015-1183713

尺寸示意图
尺寸示意图

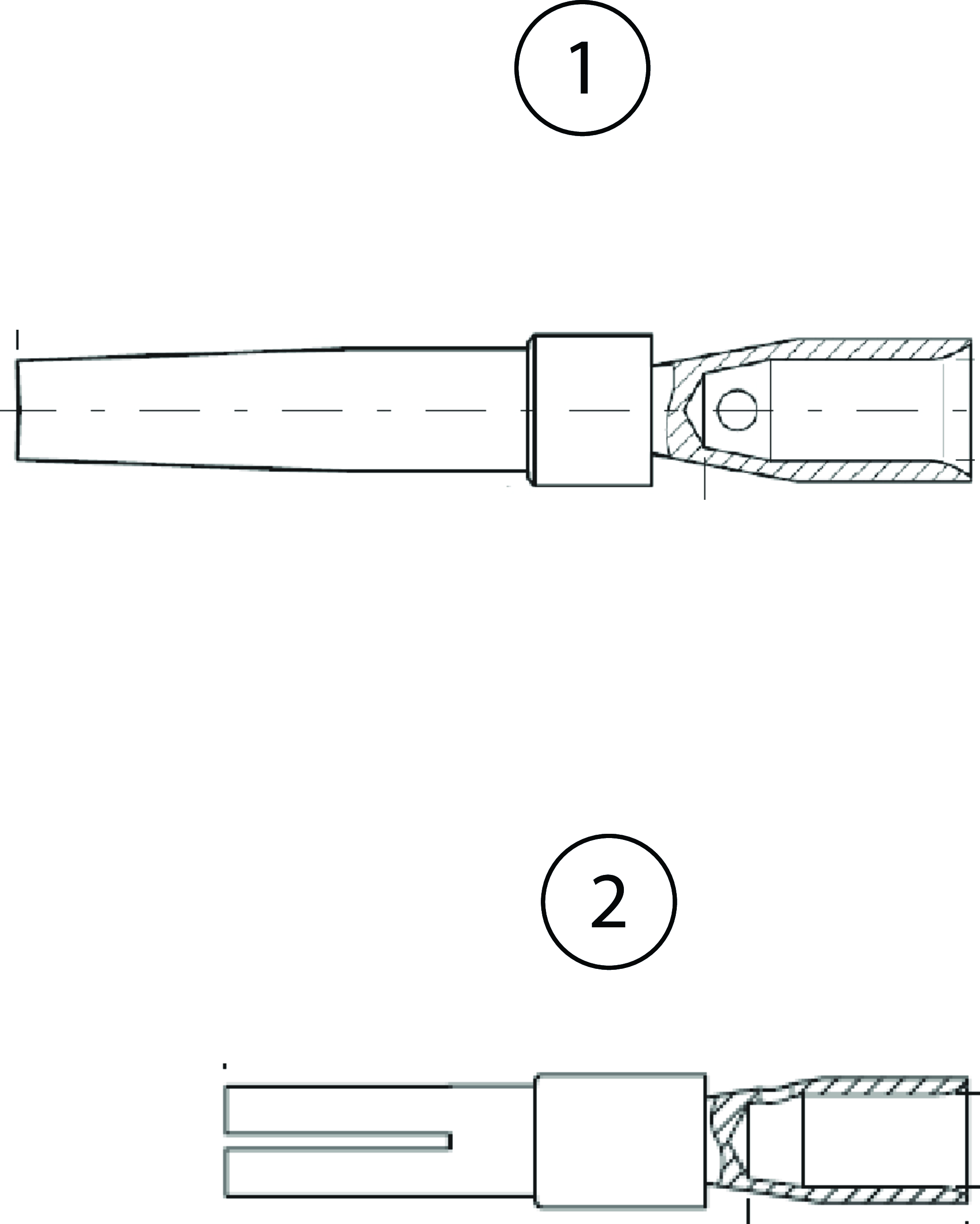

尺寸图

尺寸图
116 x 0.5 - 1.0 mm²
2适用于6针，19针，PE 3 x 0.5 - 1.0 mm²

Technical data

电气连接值

连接横断面 0.5 ... 1.0 mm²
屏幕连接 屏蔽弹簧的压接式触点

机械值和环境

连接类型 黄铜压接
连接类型 母插头
存储温度 -25 ... 70 °C

Downloads

Ordering data

Ordernumber 167671
Item designation AY-SET-CF-167671
Gross weight 0,005kg
Customs tariff number 85389099990
