AC-PC-M23F19G-167839 (Order no. 167839)

M23圆形接插头，直头

  • M23母头，配有联结螺母，直头
  • 插针数：18针+ PE（配有屏蔽弹簧）
  • 导线截面：0.5...1.0 mm²
  • 电缆直径：9...15 mm
  • 用于自装配组件
  • 内附压接触点
AC-PC-M23F19G-167839 (Order no. 167839)

Description

压接触点

内附插座触点：

适用于PE 6针、19针

需要使用压线工具（由Phoenix Contact提供）：压线钳RC-Z2504或RC-Z2514和定位器RC-Z2540。定位器对于压接过程中压接触点的轴向对准至关重要，拆卸工具：

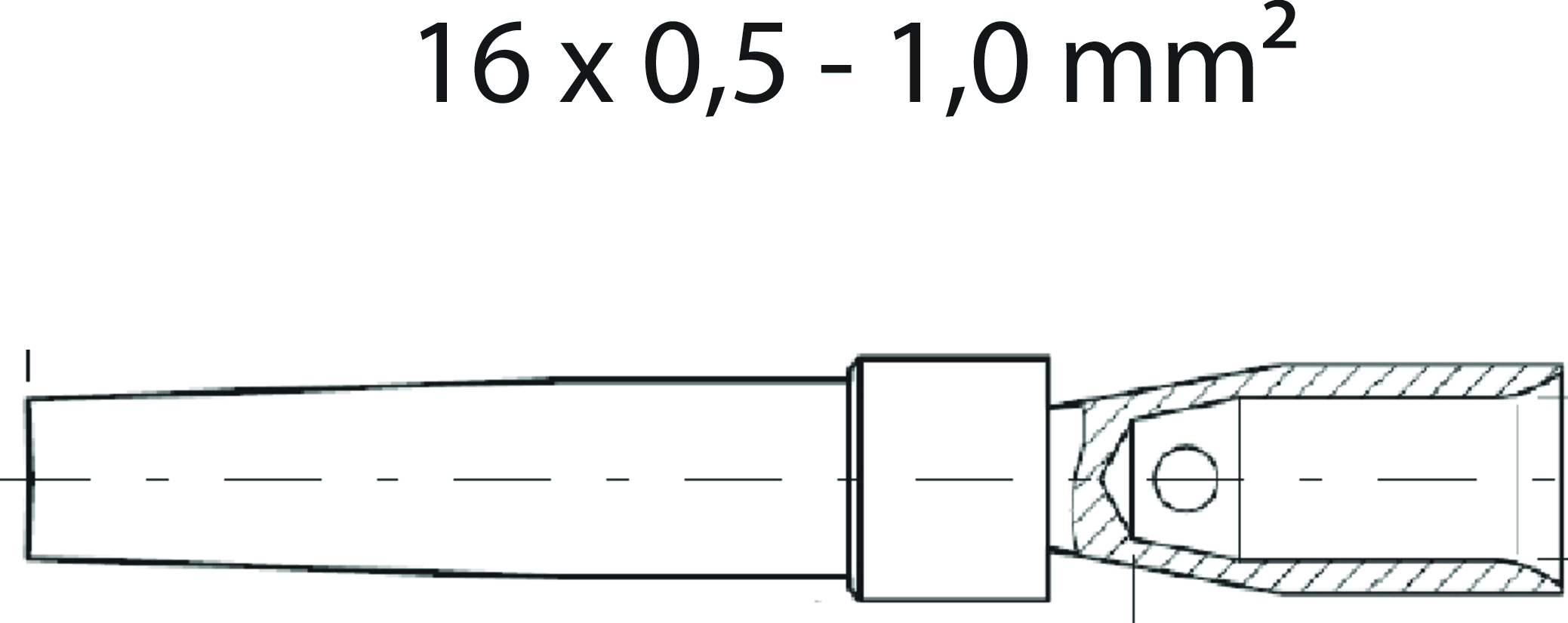

  • 用于16个压接触点（直径1.0 mm）：RC-Z2097-1604251

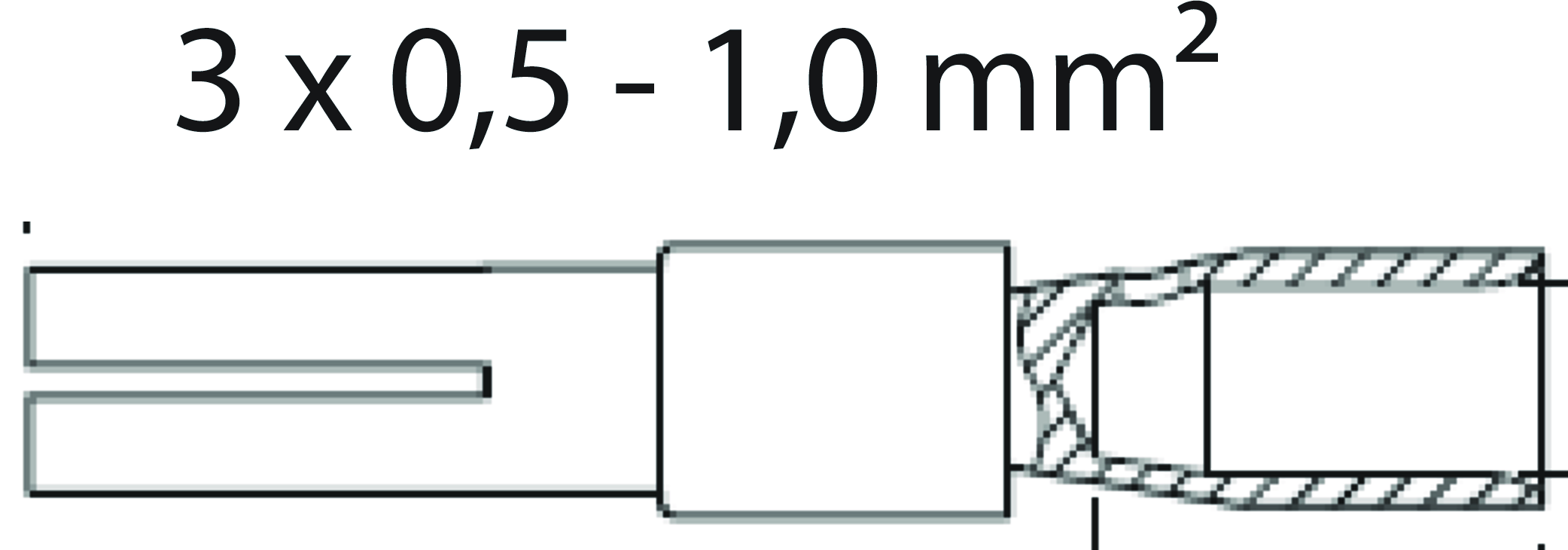

  • 用于3个压接触点（直径1.5 mm）：RC-Z2015-1183713

尺寸示意图
尺寸示意图

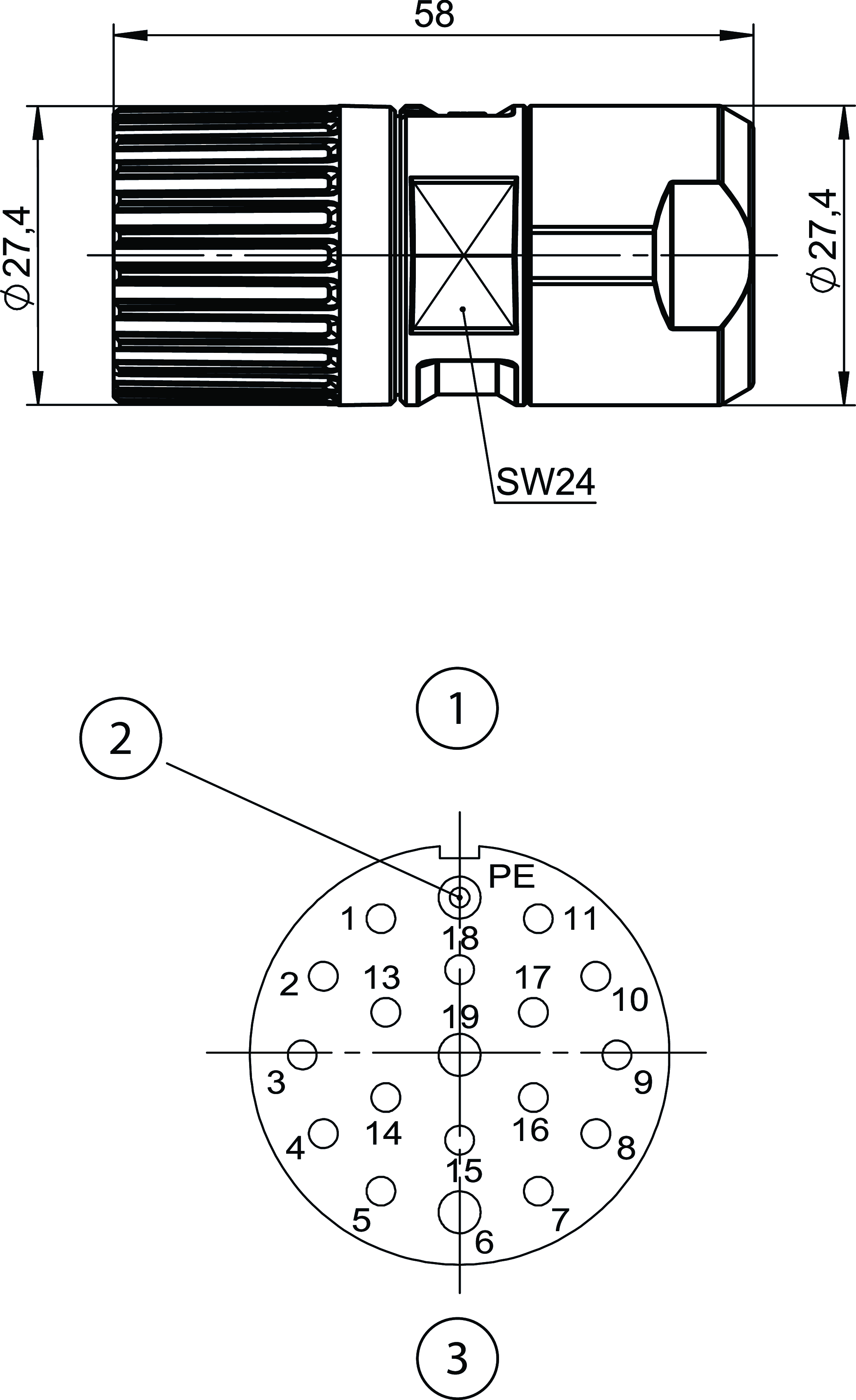

尺寸图

尺寸图
1接配面的针脚分配视图
2PE（配有屏蔽弹簧）
3屏蔽弹簧已集成到触点支架中

Technical data

电气连接值

连接横断面 0.5 ... 1.0 mm²
额定冲击电压 Uimp 1.5 kV
额定电压 max. 150 V
额定电流 max. 4 A
屏幕连接 屏蔽弹簧的压接式触点
污染程度，符合EN 60664-1 3

机械值和环境

连接类型 M23圆形接插头
连接类型 配有联结螺母的母头
存储温度 -40 ... 80 °C
电缆引出口 直型
电缆直径 9 ... 15 mm
插针数 19 (16+2+PE)
保护等级 IP65/IP67 (处于插入和拧紧状态)
插头锁 螺钉端子
环境温度 -40 ... 80 °C
材料
圆形接插头外壳 压铸锌，镀镍
触点 黄铜，镀金

Downloads

Single Documents

Other Documents

Ordering data

Ordernumber 167839
Item designation AC-PC-M23F19G-167839
Gross weight 0,122kg
Customs tariff number 85444290
